スライダS
- 通常単価(税別)
- 750円
- 税込単価
- 825円
SF共通パーツになります。【材質】ポリアセタール【使用可能フレーム】SF30シ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
SFA-510の仕様・寸法情報
用途
引戸用
種類
アクセサリ
材質
樹脂
色
グレー
材質
ポリアセタール
使用可能フレート
SF30シリーズ(溝幅8mm)
耐荷重(kg/個)
3.5
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 耐荷重 | 環境 |
|---|---|---|---|---|
| SFA-510 | POM（グレー） | 6g | 3.5kg/個 | RoHS10対応品 |
使用例
使用方法
技術情報・設計アイデア
推奨ボルト・ナット取付一覧
| 名称 | 取付フレーム | 推奨ボルト | 推奨ナット | 推奨締付トルク（N・m） |
|---|---|---|---|---|
| スライダS | SF30シリーズ | 十字穴付皿ボルト（M3×20） | TナットS（M3） | 0.7 |

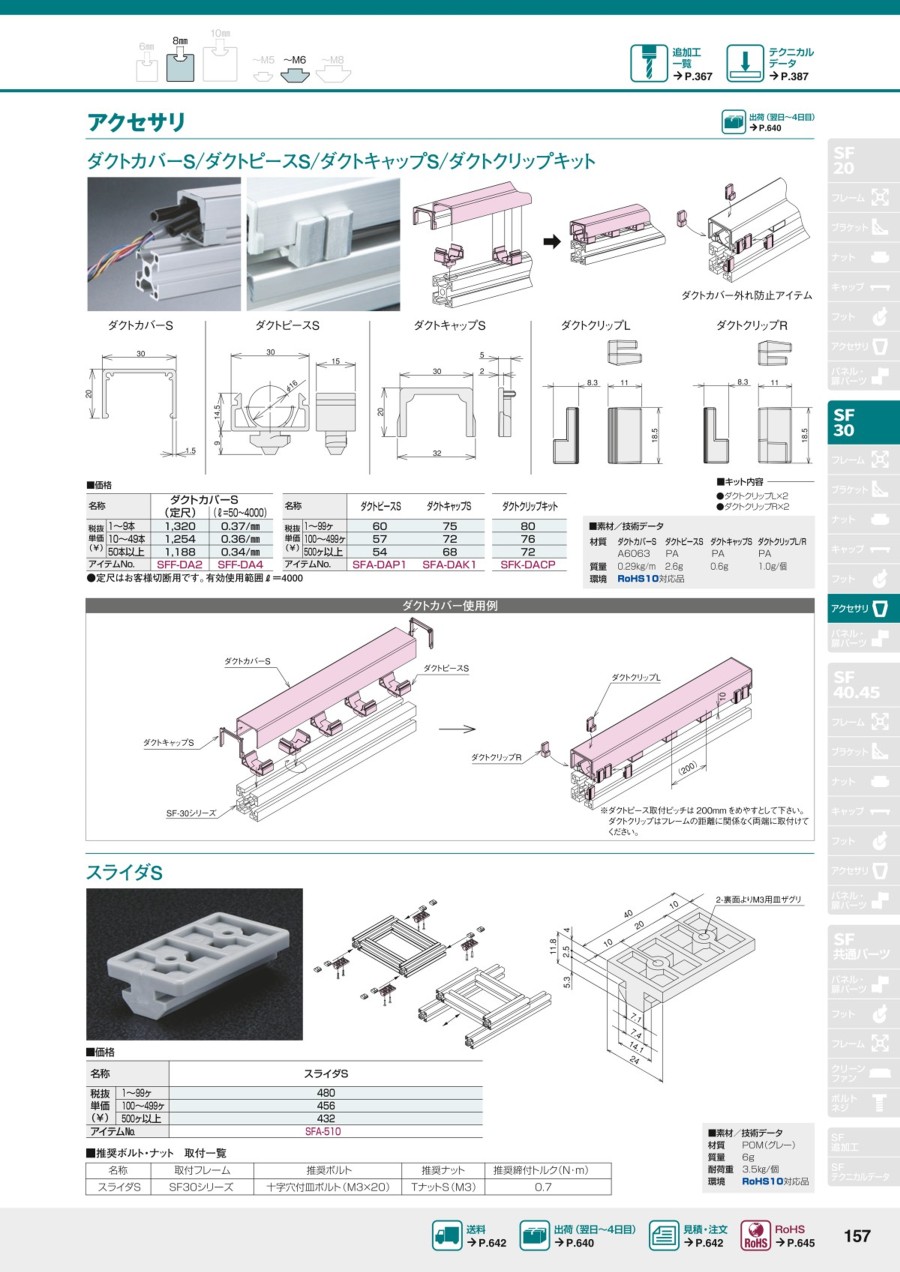

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
アズワン
シリコンゴムシート
スライダSの型番SFA-510のページです。
型番SFA-510に関する仕様情報を記載しております。
スライダSのレビュー
治具棚
4
4.02023/10/11
アルミフレームで棚を作り
可動式にしました。
もっと下のサイズがあれば良かったです。
0人が参考にしています。
スライダーとして
3
3.02020/12/15
スライダーとしての使用に購入しました。
強く締め付けると、変形し動きが悪くなりました。
ただ、締め付け具合で動きの硬さを...もっと読む
0人が参考にしています。
検査装置の可動部品
5
5.02020/07/07
自社製製品検査装置の可動構造に初めて採用してみました。SUS社製品は普段から生産技術部門でよく使うのですが、このパーツは...もっと読む
0人が参考にしています。
