DブラケットSS
未確定：候補が12型番あります。
商品情報
外形図
DブラケットSS
DブラケットSSタップ付
製品仕様
技術情報
材質：アルミダイカスト
（CN：無電解ニッケルメッキ）
（ブラック：アニオン電着塗装）
回転防止機能付
質量：11g（単品）
キット内容
- DブラケットSS＜またはタップ付＞×1
- 六角穴付ボルト（M5×10）×2
- TナットSS（M5）×2
※CN・（ステン）キットはボルト・ナットがステンレス製になります。
※ブラックキットはボルトがクロメート黒になります。
使用例
商品特長詳細
アルミフレームの切断公差
- フレームは軟鋼材用のチップソーで切断しております。
- フレーム切断公差は指定寸法の±0.5mm以下です。
- フレーム切断寸法指定は0.1mm単位の指定が可能です。
ユニット製品組み立て時の公差
| 組み立て品の大きさ | 公差 |
|---|---|
| 1m以内 | ±0.5mm |
| 1～3m | ±1mm |
| 3m以上 | ±1.5mm |
ブラケットの直角度の公差
| 型番 | 品名 | 直角度公差 |
|---|---|---|
| SFJ-016 | DブラケットSS | 0.1 |
| SFJ-020 | Dブラケット2040 | 0.12 |
| SFJ-018 | DブラケットS | 0.1 |
| SFJ-021 | Dブラケット3060 | 0.16 |
| SFJ-013 | DブラケットL | 0.15 |
| SFJ-022 | Dブラケット4080 | 0.18 |
| SFJ-024 | DブラケットSW | 0.19 |
| SFJ-025 | DブラケットLW | 0.28 |
| SFJ-026 | DブラケットLWHG | 0.05 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |

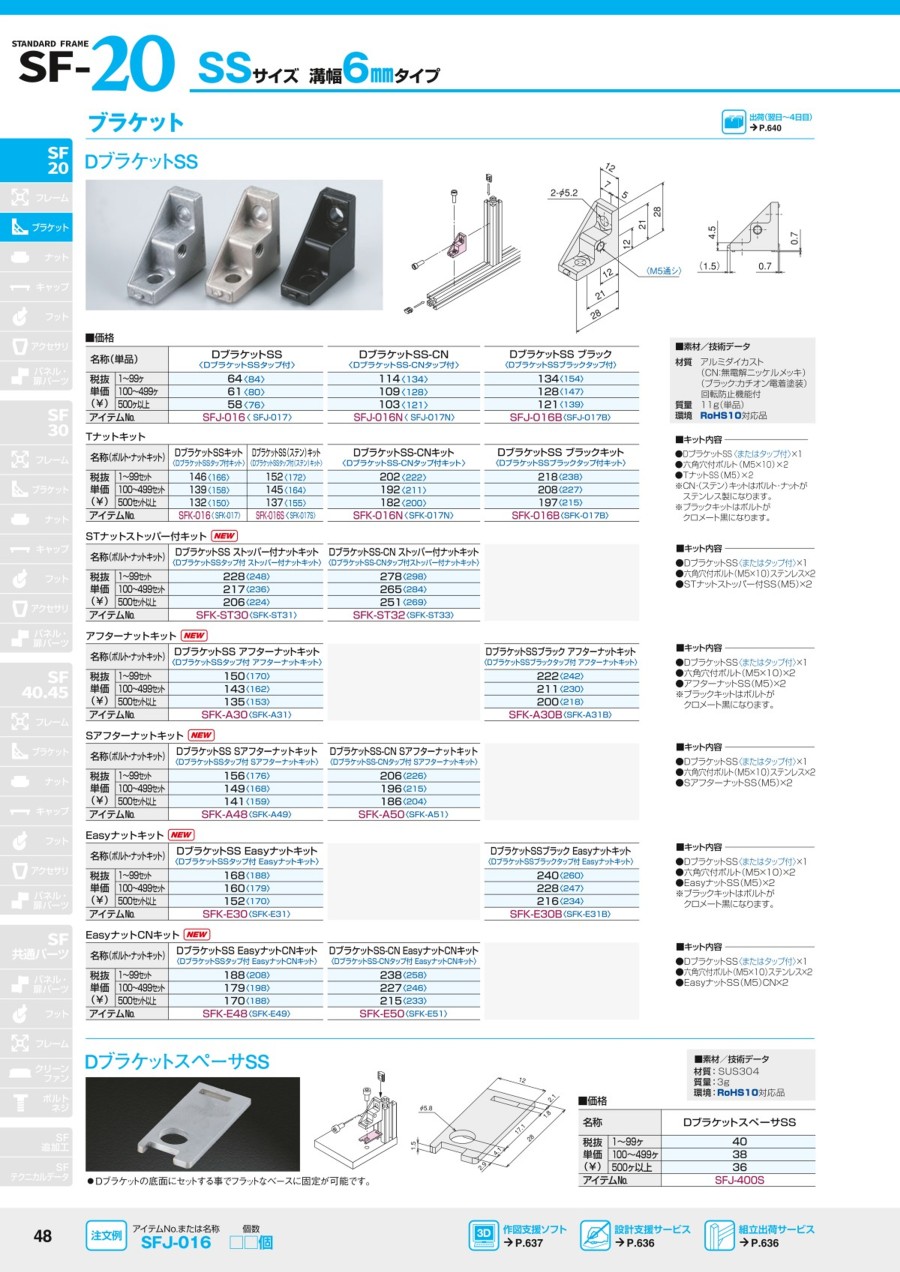

カタログ
DブラケットSSのレビュー
パネル取付け
5
5.02023/03/13
ブラケットにパネル取付け用タップが切ってあるので簡単にパネルの取付けが行えて作業が楽です。また片側からのヘキサゴンレンチ...もっと読む
0人が参考にしています。
台を組むために利用
5
5.02019/11/26
社内の安全対策等で、SUSのSF20シリーズのアルミフレームで台を作る際に、このDブラケットSS（SFJ-016）を用い...もっと読む
0人が参考にしています。
各所締結用途で利用しています
5
5.02019/07/24
社内設備品（治工具）製作に使用のアルミ構造材SF20シリーズに対する組み立て付帯部品として各所締結用途で利用しています。...もっと読む
0人が参考にしています。
