メカニカル部品技術窓口
Dブラケット3060/ DブラケットS3060
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 345円～1,047円
- 税込単価
- 380円～1,152円
SF-30 Sサイズ 溝幅8㎜タイプ Dブラケット3060/DブラケットS30...
詳細情報を確認する
未確定：候補が16型番あります。
商品情報
外形図
Dブラケット3060
DブラケットS3060
製品仕様
| 名称 | Dブラケット3060 | DブラケットS3060 |
|---|---|---|
| 材質 | アルミダイカスト （CN／無電解ニッケルメッキ） 回転防止機能付 | アルミダイカスト 回転防止機能付 |
| 質量 | 100g（単品） | 65g（単品） |
キット内容
Dブラケット3060
・Dブラケット3060＜またはタップ付＞×1
・六角穴付ボルト（M6×15）×4
・TナットS（M6）×4
※CN・（ステン）キットはボルト・ナットがステンレス製になります。
※〈タップ付〉にて側面カバーを取付ける際、（パネル：t=3の場合）トラスネジM5×6、（パネル：t=5の場合）トラスネジM5×8をご使用ください。
・Dブラケット3060＜またはタップ付＞×1
・六角穴付ボルト（M6×15）×4
・TナットS（M6）×4
※CN・（ステン）キットはボルト・ナットがステンレス製になります。
※〈タップ付〉にて側面カバーを取付ける際、（パネル：t=3の場合）トラスネジM5×6、（パネル：t=5の場合）トラスネジM5×8をご使用ください。
DブラケットS3060
・DブラケットS3060＜またはタップ付＞×1
・六角穴付ボルト（M6×12）×8
・TナットS（M6）×8
※（ステン）キットはボルト・ナットがステンレス製になります。
※〈タップ付〉にて側面カバーを取付ける際、（パネル：t=3の場合）トラスネジM5×6、（パネル：t=5の場合）トラスネジM5×8をご使用ください。
・DブラケットS3060＜またはタップ付＞×1
・六角穴付ボルト（M6×12）×8
・TナットS（M6）×8
※（ステン）キットはボルト・ナットがステンレス製になります。
※〈タップ付〉にて側面カバーを取付ける際、（パネル：t=3の場合）トラスネジM5×6、（パネル：t=5の場合）トラスネジM5×8をご使用ください。
使用例
Dブラケット3060
DブラケットS3060
商品特長詳細
アルミフレームの切断公差
・フレームは軟鋼材用のチップソーで切断しています。
・フレーム切断公差は指定寸法の±0.5mm以下です。
・フレーム切断寸法指定は0.1mm単位の指定が可能です。
ユニット製品組み立て時の公差
| 組み立て品の大きさ | 公差 |
|---|---|
| 1m以内 | ±0.5mm |
| 1～3m | ±1mm |
| 3m以上 | ±1.5mm |
ブラケットの直角度の公差
■Dブラケット
| 型番 | 品名 | 直角度公差 |
|---|---|---|
| SFJ-016 | DブラケットSS | 0.1 |
| SFJ-020 | Dブラケット2040 | 0.12 |
| SFJ-018 | DブラケットS | 0.1 |
| SFJ-021 | Dブラケット3060 | 0.16 |
| SFJ-013 | DブラケットL | 0.15 |
| SFJ-022 | Dブラケット4080 | 0.18 |
| SFJ-024 | DブラケットSW | 0.19 |
| SFJ-025 | DブラケットLW | 0.28 |
| SFJ-026 | DブラケットLWHG | 0.05 |
【例】
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 4日目 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
573円 ( 630円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 5日目 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
616円 ( 678円 ) | 在庫品1日目当日出荷可能 |
866円 ( 953円 ) | 在庫品1日目当日出荷可能 |
1,047円 ( 1,152円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
994円 ( 1,093円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SF-30 Sサイズ 溝幅8㎜タイプ Dブラケット3060/DブラケットS3060 RoHS10対応品
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

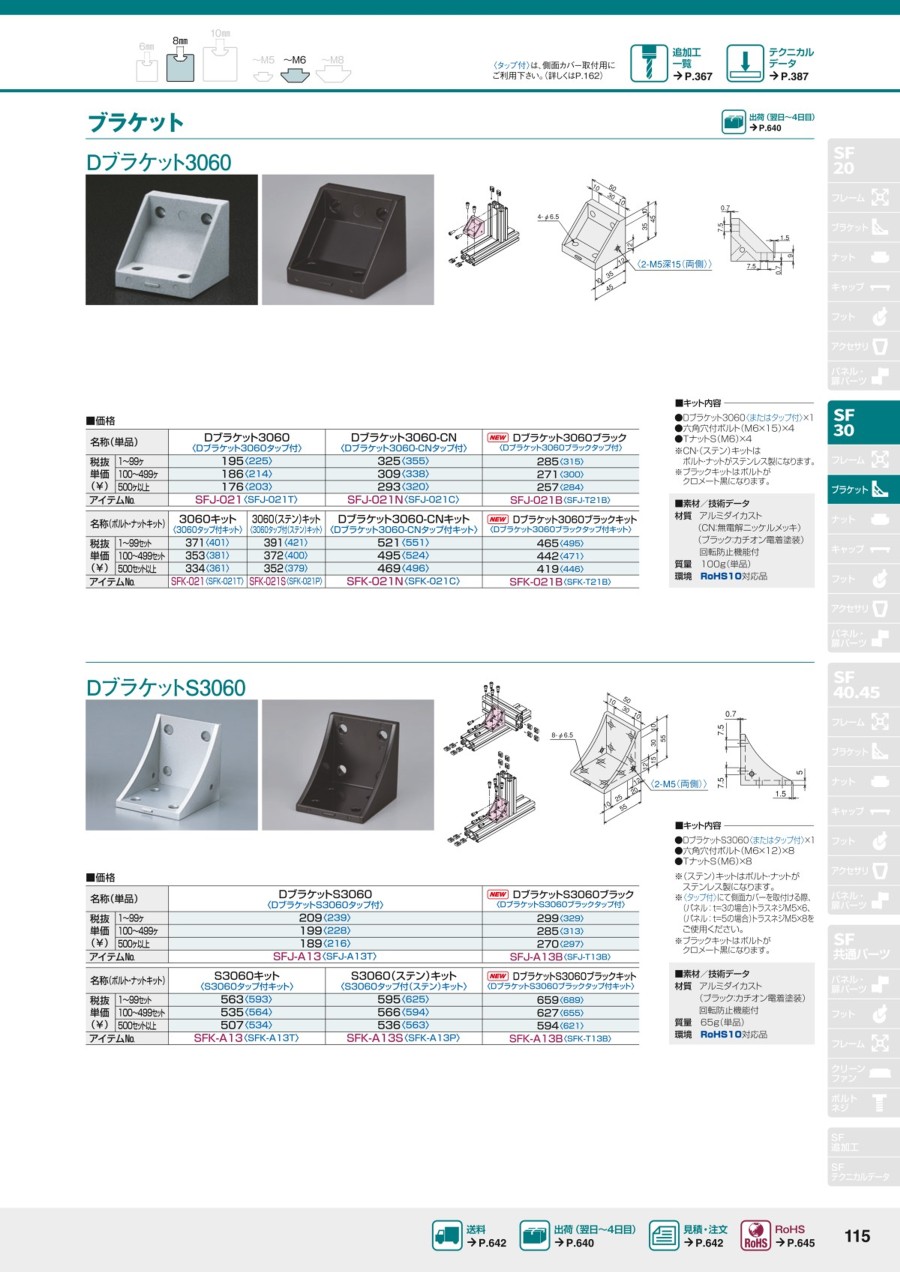

カタログ
商品担当おすすめ
Dブラケット3060/ DブラケットS3060のレビュー
装置のカバーに使用しています
4
4.02021/11/10
顧客から設計を含めて製作を依頼された生産設備装置を加工カバーの材料として使用しています。この商品とアルミ構造材の30・1...もっと読む
0人が参考にしています。
アルミフレームと一緒に使用。
5
5.02018/08/31
アルミフレーム関連は、工場内で便利に利用されています。 関連部品も豊富で重宝しています。
