DブラケットS
未確定：候補が12型番あります。
商品情報
外形図
DブラケットS
DブラケットSタップ付
製品仕様
材質：アルミダイカスト
（CN／無電解ニッケルメッキ）
（ブラック／アニオン電着塗装）
回転防止機能付
質量：13g（単品）
キット内容
・DブラケットS〈またはタップ付〉×1
・六角穴付ボルト（M6×12）×2
・TナットS（M6）×2
※CN・（ステン）キットは、ボルト・ナットがステンレス製になります。
※ブラックキットは、ボルトがクロメート黒になります。
使用例
商品特長詳細
アルミフレームの切断公差
- フレームは軟鋼材用のチップソーで切断しております。
- フレーム切断公差は指定寸法の±0.5mm以下です。
- フレーム切断寸法指定は0.1mm単位の指定が可能です。
ユニット製品組み立て時の公差
| 組み立て品の大きさ | 公差 |
|---|---|
| 1m以内 | ±0.5mm |
| 1～3m | ±1mm |
| 3m以上 | ±1.5mm |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |

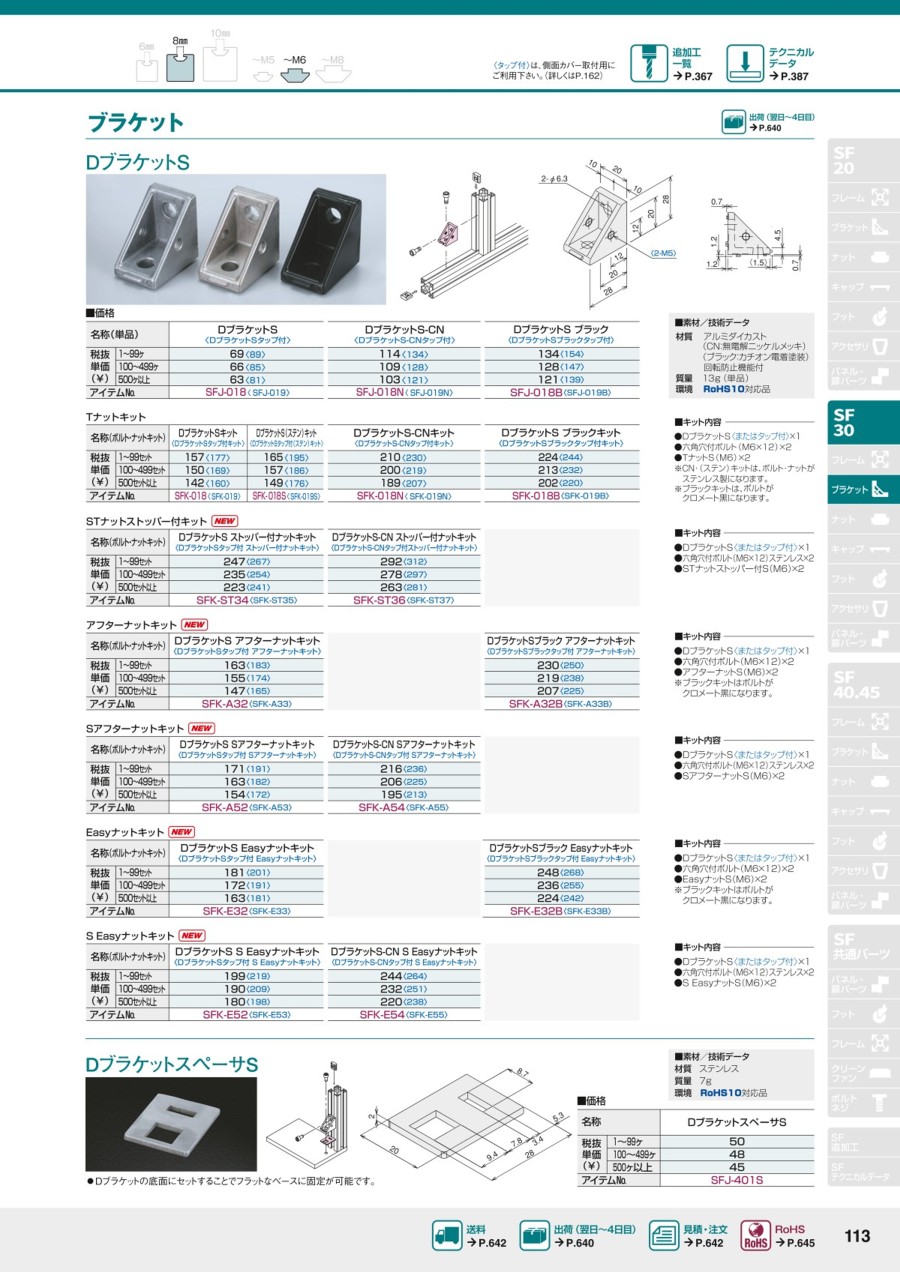

カタログ
DブラケットSのレビュー
アルミフレームの組付け
5
5.02021/02/11
ブラケットにもアルミフレームの溝にはまる突起があるため、レールから外れる事なく、設置が出来る。また購入したと思った。
1人が参考にしています。
リブとして
4
4.02020/07/29
安くて良い。
突起無しのものを作ってくれれば、アルミフレーム以外のちょっとした補強用途にも汎用的に使えて便利だと思う。
1人が参考にしています。
アルミフレームの固定
5
5.02023/07/14
六角穴付きボルトでアルミフレームをしっかり固定できました。突起があるためズレることもなく、直角をだせています。コスパもい...もっと読む
0人が参考にしています。
アルミフレームの締結
5
5.02022/03/03
安全カバーをアルミフレームで構成することが多く、よく使います。タップ付きはPET等のカバーを直接つける際にとても便利で重...もっと読む
0人が参考にしています。
設備の架台
5
5.02021/04/23
短納期で選定もしやすく、重宝しています。
３ＤＣＡＤデータもあるので設計しやすいです。
また利用したいと思います。
0人が参考にしています。
