SF20溝幅6mmタイプ アジャスタキャスタープレート
ご注意
- SFK-C23Sは、原料に使用している布基材の生産中止に伴い、車輪の色調が茶褐色から黒色へ変更となりました。
なお色調変更に伴う製品性能への影響は御座いません。
未確定：候補が8型番あります。
商品情報
外形図
プレート
アジャスタ
キャスター
製品仕様
| 型番 | 名称 | 対応フレーム | キット内容 |
|---|---|---|---|
| SFK-C21A | キャスターキットSS | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスタプレートSS×1 ・TナットSS（M5）×4 ・キャスターA×1 ・六角穴付ボルト（M5×10）×4 ・六角ナット（M12）×1 |
| SFK-C21S | キャスターキットSS（ステン） | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスタプレートSS（ステン）×1 ・STナットSS（M5）×4 ・キャスターA（ステン）×1 ・六角穴付ボルト（M5×10）ステンレス×4 ・六角ナット（M12）ステンレス×1 |
| SFK-C22A | キャスターキットSSブレーキ付 | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスタプレートSS×1 ・TナットSS（M5）×4 ・キャスターAブレーキ付×1 ・六角穴付ボルト（M5×10）×4 ・六角ナット（M12）×1 |
| SFK-C22B | キャスターキットSSブレーキ付（ステン） | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスタプレートSS（ステン）×1 ・STナットSS（M5）×4 ・キャスターAブレーキ付（ステン）×1 ・六角穴付ボルト（M5×10）ステンレス×4 ・六角ナット（M12）ステンレス×1 |
| SFK-C20A | レベルアジャスタキットキャスター付SS | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスタキャスタープレートSS×1 ・TナットSS（M5）×4 ・キャスターA×1 ・六角穴付ボルト（M5×10）×4 ・六角ナット（M12）×1 ・アジャスタB M12×1 |
| SFK-C20S | レベルアジャスタキットキャスター付SS（ステン） | SF20シリーズ（溝幅6mm）全てに対応 | ・アジャスキャスタープレートSS（ステン）×1 ・STナットSS（M5）×4 ・キャスターA（ステン）×1 ・六角穴付ボルト（M5×10）ステンンス×4 ・六角ナット（M12）ステンレス×1 ・アジャスタM12（ステン）×1 |
| SFK-C23 | レベルアジャスタキットキャスター付40 | SF-40・40・2Sまたはブラック SF-40・60 SF-40・80・SS | ・アジャスタキャスタープレート40×1 ・アジャスタA M16×1 ・キャスターB×1 ・TナットSS（M5）×8 ・六角穴付ボルト（M5×14）×8 ・六角穴付ボルト（M6×10）×4 |
| SFK-C23S | レベルアジャスタキットキャスター付40（ステン） | SF-40・40・2Sまたはブラック SF-40・60 SF-40・80・SS | ・アジャスタキャスタープレート40（ステン）×1 ・アジャスタB M16（ステン）×1 ・キャスターB（ステン）×1 ・STナットSS（M5）×8 ・六角穴付ボルト（M5×14）ステンレス×8 ・六角穴付ボルト（M8×12）ステンレス×4 |
プレート
| 部品名 | 材質 | 表面処理 | 質量 |
|---|---|---|---|
| アジャスタキャスタープレートSS | SS400 | 亜鉛メッキ3価クロメート処理 | 0.45kg |
| アジャスタキャスタープレートSS（ステン） | SUS304 | - | |
| アジャスタプレートSS | SS400 | 亜鉛メッキ3価クロメート処理 | 0.24kg |
| アジャスタプレートSS（ステン） | SUS304 | - | |
| アジャスタキャスタープレート40 | SS400 | 亜鉛メッキ3価クロメート処理 | 0.82kg |
| アジャスタキャスタープレート40（ステン） | SUS304 | - | 0.83kg |
アジャスタ
| 部品名 | 材質 | 表面処理 | 耐荷重 | 質量 | 底部 |
|---|---|---|---|---|---|
| アジャスタB M12 | SS400 | 亜鉛メッキ3価クロメート処理 | 500kg | 169g | - |
| アジャスタB M12（ステン） | SUS304 | 電解研磨 | 300kg | 165g | - |
| アジャスタA M16 | SS400 | Zn 黒 | 500kg | 386g | ネオプレンゴム |
| アジャスタB M16（ステン） | SUS304 | 電解研磨 | 560kg | 375g | - |
キャスター
| 部品名 | 材質 | 耐荷重 | 質量 |
|---|---|---|---|
| キャスターA | ゴム | 30kg | 189g |
| キャスターAブレーキ付 | ゴム | 30kg | 223g |
| キャスターA（ステン） | ナイロン | 40.8kg | 147g |
| キャスターB | フェノール樹脂 | 150kg | 340g |
| キャスターB（ステン） | フェノール樹脂 | 71.4kg | 285g |
詳細情報
基本情報
アジャスタキャスタープレートになります。【材質】SUS304/SS400
ご注意
- SFK-C23Sは、原料に使用している布基材の生産中止に伴い、車輪の色調が茶褐色から黒色へ変更となりました。
なお色調変更に伴う製品性能への影響は御座いません。

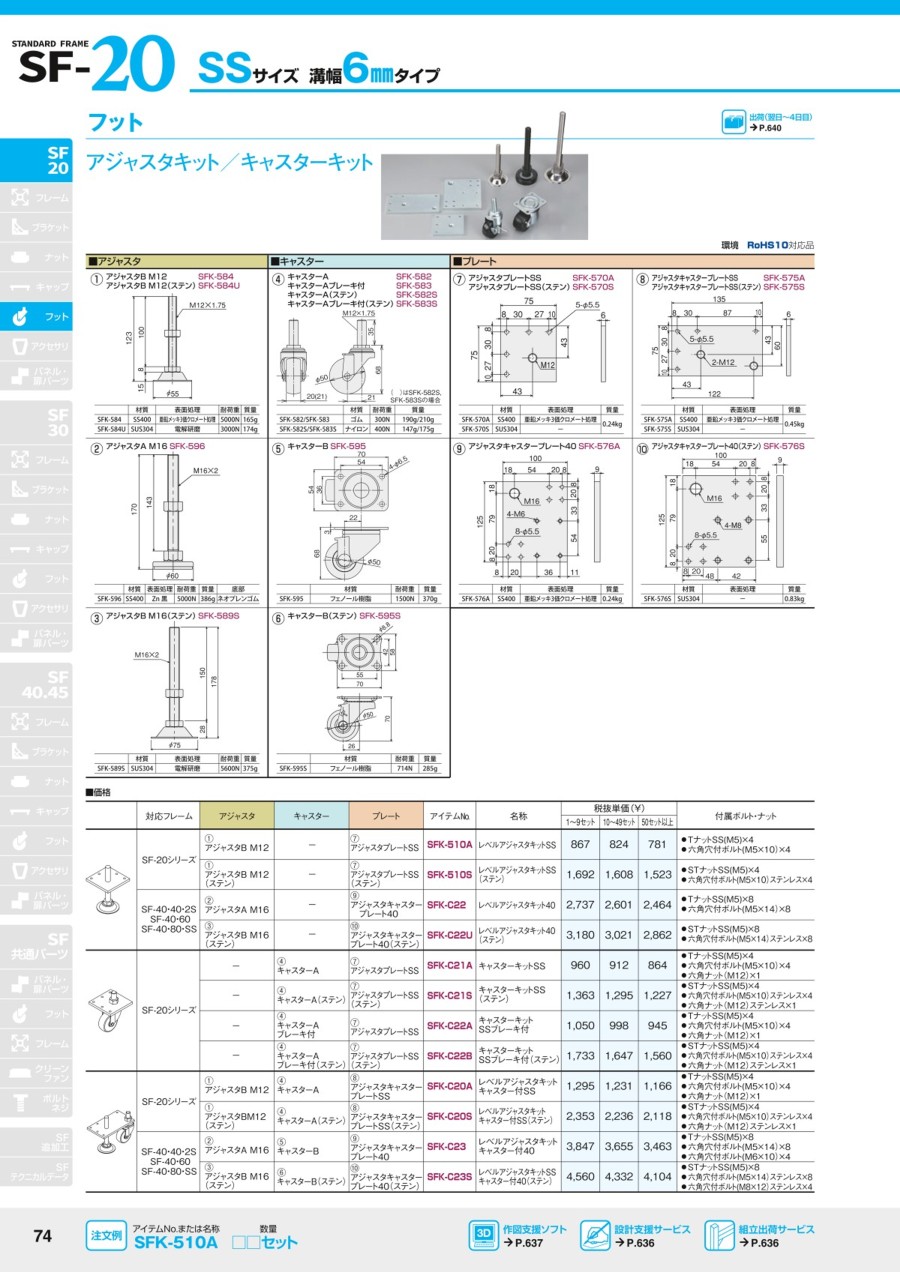

カタログ
