SFK-HE8Bの仕様・寸法情報
商品選択
[セーフティドアスイッチ] セーフティドアスイッチ
枠側フレーム□サイズ(mm)
30
扉側フレーム(mm)
□30シリーズフレーム扉
仕様
セーフティスイッチキットS-SB
商品情報
外形図
※樹脂ストッパーは操作キー位置決めのための部品ですので、固定後は取外しください。
製品仕様
| 型番 | 名称 | 仕様 | 【枠・扉】組合せ | 環境 | |
|---|---|---|---|---|---|
| 枠側フレーム | 扉側 | ||||
| SFK-HFAB | セーフティスイッチキットSS-PB | IDEC社製 【HS5D-02RN】 安全スイッチ 【HS9Z-A52】 操作キー | □20シリーズ | 樹脂パネル扉 t=5 | RoHS6対応品 |
| SFK-HFBB | セーフティスイッチキットS-PB | □30シリーズ | |||
| SFK-HFCB | セーフティスイッチキットL-PB | □40・45シリーズ | |||
| SFK-HE4B | セーフティスイッチキットSS-SSB | □20シリーズ | □20シリーズフレーム扉 | ||
| SFK-HE5B | セーフティスイッチキットS-SSB | □30シリーズ | |||
| SFK-HE6B | セーフティスイッチキットL40-SSB | □40シリーズ | |||
| SFK-HE7B | セーフティスイッチキットL45-SSB | □45シリーズ | |||
| SFK-HE8B | セーフティスイッチキットS-SB | □30シリーズ | □30シリーズフレーム扉 | ||
| SFK-HE9B | セーフティスイッチキットL40-SB | □40シリーズ | |||
| SFK-HF1B | セーフティスイッチキットL45-SB | □45シリーズ | |||
使用例
取付図
詳細情報
基本情報
SF共通パーツ セーフティスイッチキットB【仕様】・IDEC社製【HS6B-03B01】安全スイッチ、【HS9Z-A62】操作キー・RoHS6対応品【動作特性】・直接回路動作力※：60N以上・直接回路動作ストローク※：8mm以上※1接点当たり10N力で接点が溶着する場合を想定した際の、引き離すための力とストローク。

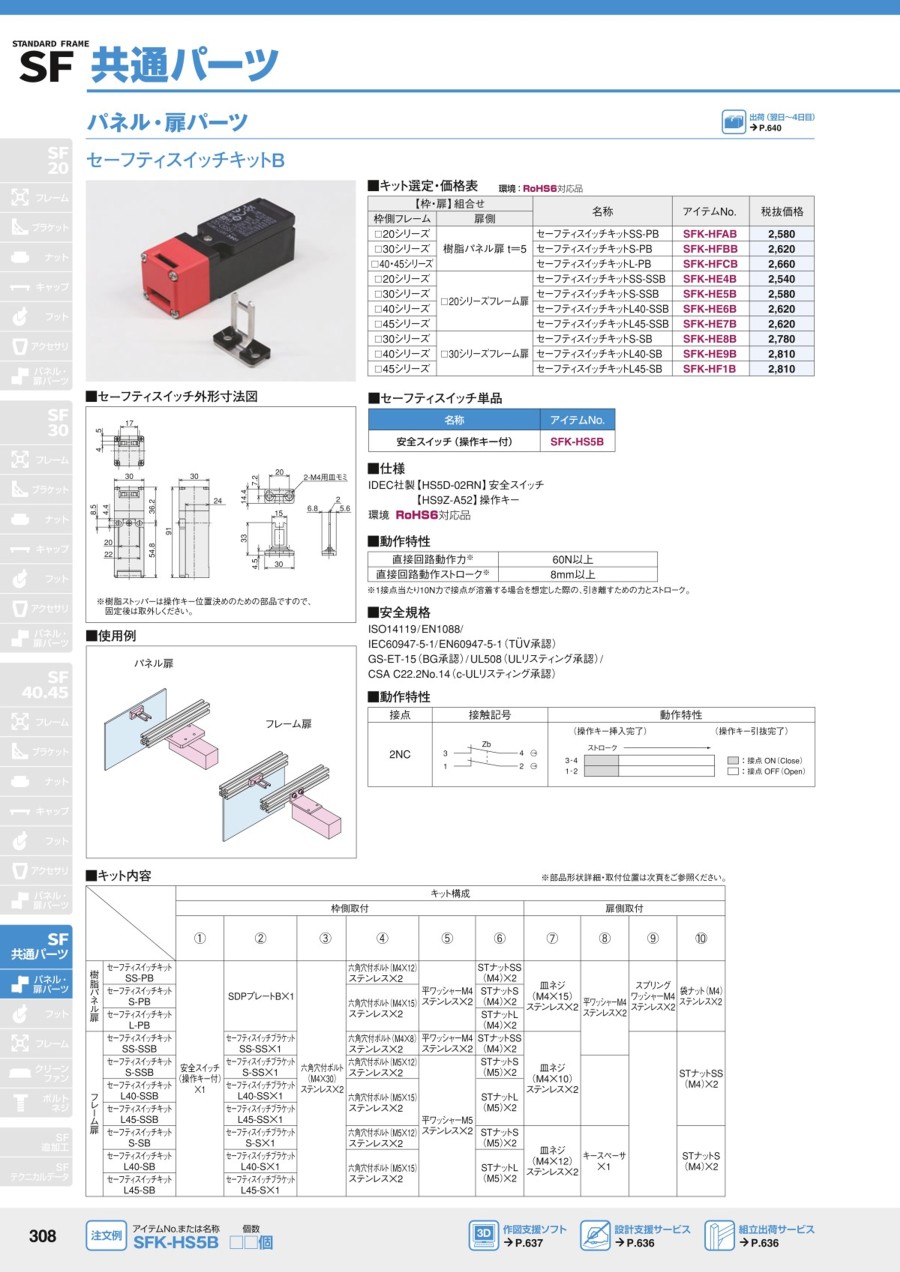

カタログ
