ダンパー蝶番K
- 通常単価(税別)
- 4,905円～6,100円
- 税込単価
- 5,396円～6,710円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
SF共通パーツ ダンパー蝶番K・材質：①PBT/亜鉛合金（本体）②PP（キャップ）③ステンレス（輪郭）...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SFA-D02
ダンパープレートK-A（※）
| ※ | 30 | 40 | 45 |
|---|---|---|---|
| A寸 | 15 | 20 | 22 |
ダンパープレートK-B（30）
製品仕様
| 型番 | 名称 | 扉側フレーム | 枠側フレーム | 材質 | 質量 | 環境 | キット内容 |
|---|---|---|---|---|---|---|---|
| SFA-D02 | ダンパー蝶番 K（単品） | - | - | （1）PBT/亜鉛合金（本体） （2）PP（キャップ） （3）ステンレス（軸部） （4）ステンレス （ダンパープレートK-A/B） | 172g（蝶番） 106g （ダンパー プレートK-A） 66g （ダンパー プレートK-B） | RoHS10対応品 | - |
| SFK-D01 | ダンパー蝶番 K3030キット | □30シリーズ | □30シリーズ | ダンパー蝶番K×1 ダンパープレートK-A（30）×1 ダンパープレートK-B（30）×1 六角穴付ボルト（M5×8） ステンレス×4 六角穴付皿ボルト（M5×12） ステンレス×4 STナットS（M5）×4 | |||
| SFK-D02 | ダンパー蝶番 K3040キット | □40シリーズ | ダンパー蝶番K×1 ダンパープレートK-A（40）×1 ダンパープレートK-B（30）×1 六角穴付ボルト（M5×8） ステンレス×4 六角穴付皿ボルト（M5×12） ステンレス×2 六角穴付皿ボルト（M5×15） ステンレス×2 STナットS（M5）×2 STナットL（M5）×2 | ||||
| SFK-D03 | ダンパー蝶番 K3045キット | □45シリーズ | ダンパー蝶番K×1 ダンパープレートK-A（45）×1 ダンパープレートK-B（30）×1 六角穴付ボルト（M5×8） ステンレス×4 六角穴付皿ボルト（M5×12） ステンレス×2 六角穴付皿ボルト（M5×15） ステンレス×2 STナットS（M5）×2 STナットL（M5）×2 |
適用負荷トルク範囲1,000～1,400N・cm（102～142.8kgf・cm）
※扉1枚に対して2ヶ使用した場合
使用例
取付方法
- ※は枠側フレー厶SF-40・40又はSF-45・45の場合
- （フレームを除く）上図の構成品はキット品に含まれております。
詳細情報
基本情報
SF共通パーツ ダンパー蝶番K・材質：①PBT/亜鉛合金（本体）②PP（キャップ）③ステンレス（輪郭）④ステンレス（ダンパープレートK-A/B）・質量：172g（蝶番）、106g（ダンパープレートK-A）、66g（ダンパープレートK-B）・環境：RoHS10対応品

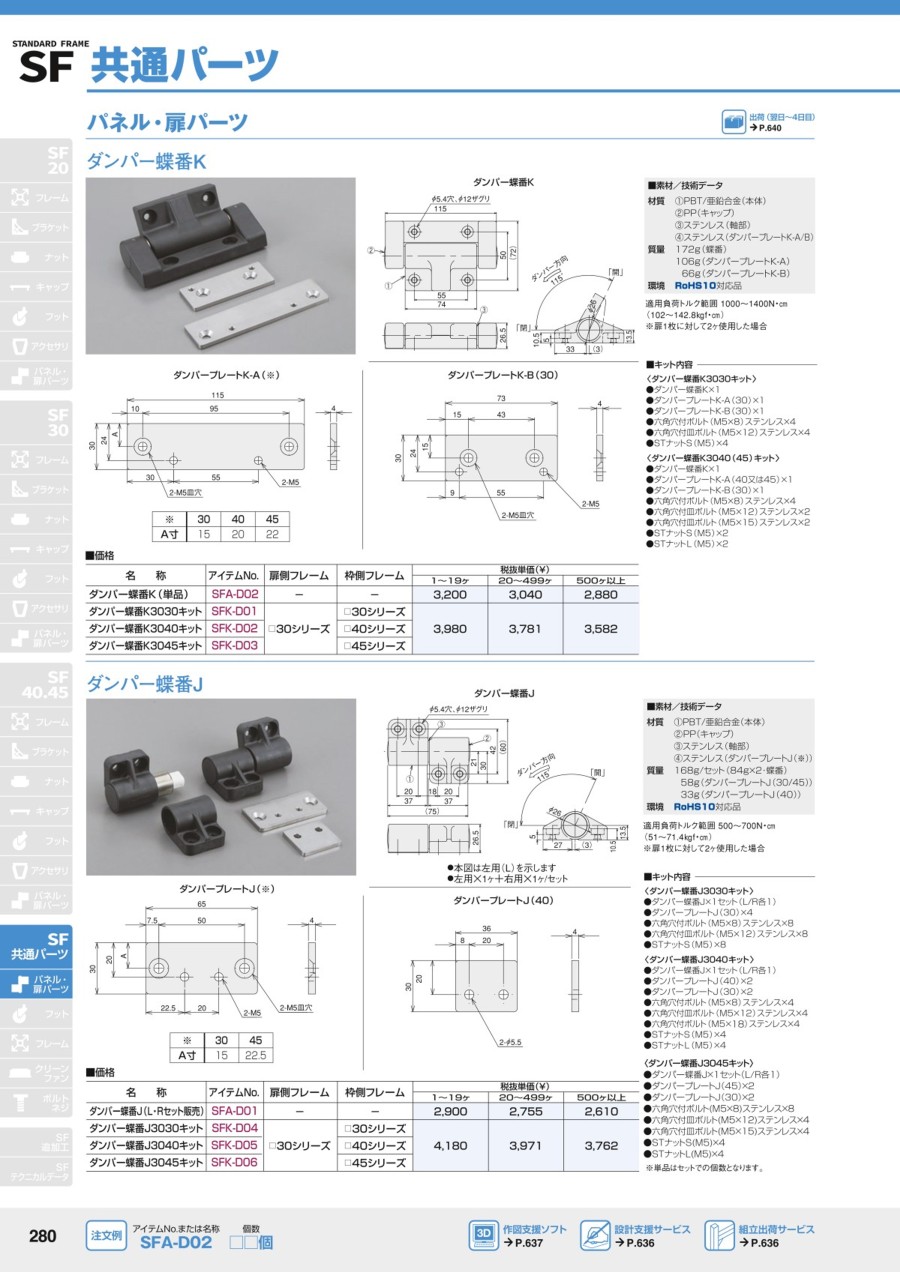

カタログ
商品担当おすすめ
ダンパー蝶番Kのレビュー
安全カバーの蓋部蝶番
5
5.02023/06/30
上開きのカバーに使用。通常の蝶番のように使用でき、従来のダンパーのような追加が不要になりすっきりと組めました。
0人が参考にしています。
