抜差蝶番 SFタイプ
- 種類
- 抜差し蝶番
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が38型番あります。
商品情報
外形図
製品仕様
左：アクリル塗装 右：無電解ニッケルメッキ処理
・材質…本体：アルミダイカスト、プッシュ：POM
キット内容
| 抜差蝶番SS-L（R）キット | 抜差蝶番S-L（R）キット | 抜差蝶番L40-L（R）キット |
| ・抜差蝶番SS-L（R）×1 ・六角穴付低頭ボルト（M5×8）ステンレス×4 ・STナットSS（M5）×4 | ・抜差蝶番S-L（R）×1 ・六角穴付低頭ボルト（M6×12）ステンレス×4 ・STナットS（M6）×4 | ・抜差蝶番L40-L（R）×1 ・六角穴付低頭ボルト（M6×15）ステンレス×4 ・STナットL（M6）×4 |
| 抜差蝶番L45-L（R）キット | 抜差蝶番L50-L（R）キット |
| ・抜差蝶番L45-L（R）×1 ・六角穴付低頭ボルト（M6×15）ステンレス×4 ・STナットL（M6）×4 | ・抜差蝶番L50-L（R）×1 ・六角穴付低頭ボルト（M6×15）ステンレス×4 ・STナットL（M6）×4 |
規格表
| 型番 | 名称 | A | A1 | A2 | （B） | （C） | （D） | （E） | 質量 （g） | 荷重の目安 （N/個） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単品 | キット | |||||||||||
| SFA-2N2 | SFK-2N2S | 抜差蝶番SS-L | 無電解ニッケル | 26 | 41 | 7.5 | 5 | 5.5 | 9.5 | 4.1 | 88 | 73 |
| SFA-2N2P | SFK-2N2P | アクリルメラミン塗装 | ||||||||||
| SFA-2N1 | SFK-2N1S | 抜差蝶番SS-R | 無電解ニッケル | |||||||||
| SFA-2N1P | SFK-2N1P | アクリルメラミン塗装 | ||||||||||
| SFA-2N4 | SFK-2N4S | 抜差蝶番S-L | 無電解ニッケル | 31 | 55 | 12 | 6 | 6.5 | 11 | 4.4 | 104 | 98 |
| SFA-2N4P | SFK-2N4P | アクリルメラミン塗装 | ||||||||||
| SFA-2N3 | SFK-2N3S | 抜差蝶番S-R | 無電解ニッケル | |||||||||
| SFA-2N3P | SFK-2N3P | アクリルメラミン塗装 | ||||||||||
| SFA-2N6 | SFK-2N6S | 抜差蝶番L40-L | 無電解ニッケル | 41 | 73 | 16 | 121 | |||||
| SFA-2N6P | SFK-2N6P | アクリルメラミン塗装 | ||||||||||
| SFA-2N5 | SFK-2N5S | 抜差蝶番L40-R | 無電解ニッケル | |||||||||
| SFA-2N5P | SFK-2N5P | アクリルメラミン塗装 | ||||||||||
| SFA-2N8 | SFK-2N8S | 抜差蝶番L45-L | 無電解ニッケル | 46 | 83 | 18.5 | 144 | |||||
| SFA-2N8P | SFK-2N8P | アクリルメラミン塗装 | ||||||||||
| SFA-2N7 | SFK-2N7S | 抜差蝶番L45-R | 無電解ニッケル | |||||||||
| SFA-2N7P | SFK-2N7P | アクリルメラミン塗装 | ||||||||||
| SFA-2M2 | SFK-2M2S | 抜差蝶番L50-L | 無電解ニッケル | 51 | 93 | 21 | 139 | |||||
| SFA-2M1 | SFK-2M1S | アクリルメラミン塗装 | ||||||||||
| SFA-2M2P | SFK-2M2P | 抜差蝶番L50-R | 無電解ニッケル | |||||||||
| SFA-2M1P | SFK-2M1P | アクリルメラミン塗装 | ||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
1,031円 ( 1,134円 ) | 在庫品1日目当日出荷可能 |
803円 ( 883円 ) | 在庫品1日目当日出荷可能 |
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
712円 ( 783円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
679円 ( 747円 ) | 在庫品1日目当日出荷可能 |
822円 ( 904円 ) | 在庫品1日目当日出荷可能 |
679円 ( 747円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
953円 ( 1,048円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
1,252円 ( 1,377円 ) | 在庫品1日目当日出荷可能 |
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
1,252円 ( 1,377円 ) | 在庫品1日目当日出荷可能 |
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,092円 ( 1,201円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,191円 ( 1,310円 ) | 在庫品1日目当日出荷可能 |
1,234円 ( 1,357円 ) | 在庫品1日目当日出荷可能 |
1,238円 ( 1,362円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,225円 ( 1,348円 ) | 在庫品1日目当日出荷可能 |
1,269円 ( 1,396円 ) | 在庫品1日目当日出荷可能 |
1,453円 ( 1,598円 ) | 在庫品1日目当日出荷可能 |
1,269円 ( 1,396円 ) | 在庫品1日目当日出荷可能 |
1,453円 ( 1,598円 ) | 在庫品1日目当日出荷可能 |
1,254円 ( 1,379円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SF共通パーツ 抜差蝶番 SFタイプ・材質…本体：アルミダイカスト プッシュ：POM・環境：RoHS10対応品・アクリル塗装 /無電解ニッケルメッキ処理
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

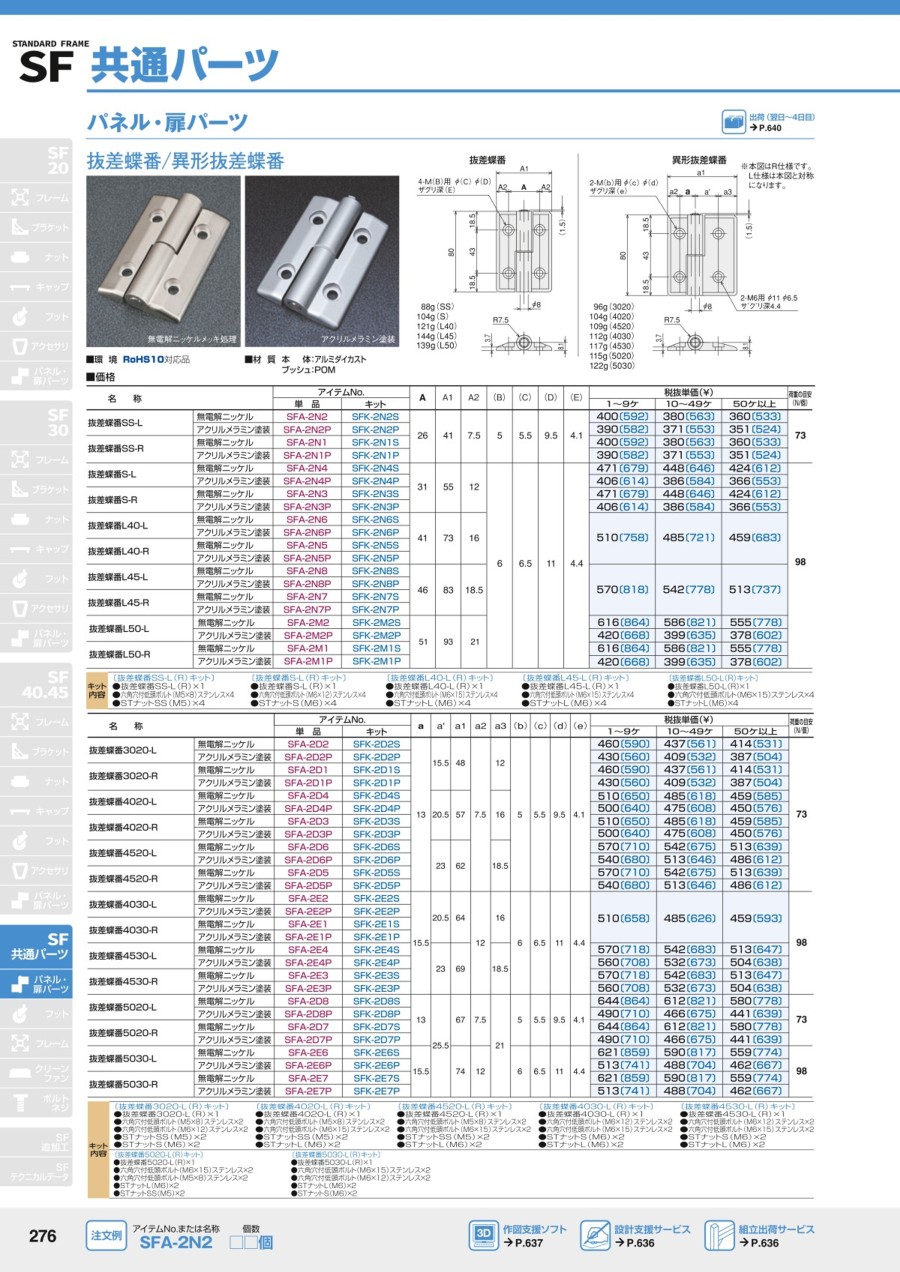

カタログ
抜差蝶番 SFタイプのレビュー
扉用蝶番
3
3.02020/04/28
アルミフレーム安全柵の扉取付に使用しました。
扉の取付は抜差蝶番が使い勝手が良いので、安全柵設計には良く選定します。価格...もっと読む
0人が参考にしています。
扉部に対するヒンジとして
5
5.02020/01/29
社内の生産合理化を主眼に置き製作した組み立て機械や検査器具筐体の扉部に対するヒンジとして使用しました。メンテナンス等での...もっと読む
0人が参考にしています。
カバー部などに対する開閉補助機構として
4
4.02019/12/20
外販設備付帯の扉及びカバー部に対する開閉補助機構として使用しています。蝶番としての良好な基本性能と抜差しタイプにより容易...もっと読む
0人が参考にしています。
ＡＬフレーム扉用の蝶番
4
4.02019/10/31
抜き差し蝶番なのでオスとメスを別々に取り付けが可能なので重い扉を取り付けるときに便利です。
多少の調整が必要ですが、扉の...もっと読む
0人が参考にしています。
メンテナンス扉のヒンジとして
5
5.02016/10/03
今回はアルミフレームの観音扉式のヒンジとして左右に使用しました。メンテナンスが必要なので扉を取り外す機構を設けたかったの...もっと読む
