平型蝶番 SFA・SFK
未確定：候補が15型番あります。
商品情報
外形図
平型蝶番SS、Sシリーズ
平型蝶番Lシリーズ
製品仕様
| 型番 | 名称 | A | B | A1 | A2 | B1 | B2 | （C） | D | t | R | 荷重の目安 （N／個） | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFA-2A1 | 平型蝶番SS | 21 | 25 | 36 | 7.5 | 47 | 11 | 5 | 5.6 | 4 | 5.6 | 49 | 26.9g |
| SFK-2A1 SFK-2A1S | 平型蝶番SSキット 平型蝶番SS（ステン）キット | ||||||||||||
| SFA-2A1B | 平型蝶番SSブラック | ||||||||||||
| SFA-2A2 | 平型蝶番S | 32 | 30 | 48 | 8 | 8.5 | 6 | 6.1 | 4.5 | 6.1 | 73 | 35.4g | |
| SFK-2A2 SFK-2A2S | 平型蝶番Sキット 平型蝶番S（ステン）キット | ||||||||||||
| SFA-2A2B | 平型蝶番Sブラック | ||||||||||||
| SFA-2A3 | 平型蝶番L40（M6） | 42 | 37 | 62 | 10 | 63 | 13 | 58.7g | |||||
| SFK-2A3 SFK-2A3S | 平型蝶番L40（M6）キット 平型蝶番L40（M6）ステンキット | ||||||||||||
| SFA-2A3B | 平型蝶番L40（M6）ブラック | ||||||||||||
| SFA-2A4 | 平型蝶番L45（M6） | 47 | 43 | 80 | 16.5 | 10 | 72.5g | ||||||
| SFK-2A4 SFK-2A4S | 平型蝶番L45（M6）キット 平型蝶番L45（M6）ステンキット | ||||||||||||
| SFA-2A4B | 平型蝶番L45（M6）ブラック |
材質：アルミ押出材
キット内容
| 平型蝶番SSキット | 平型蝶番Sキット | 平型蝶番L40（M6）キット | 平型蝶番L45（M6）キット |
|---|---|---|---|
| ・平型蝶番SS×1 ・十字穴付皿ボルト（M5×8）×4 ・TナットSS（M5）×4 | ・平型蝶番S×1 ・十字穴付皿ボルト（M6×12）×4 ・TナットS（M6）×4 | ・平型蝶番L40（M6）×1 ・十字穴付皿ボルト（M6×15）×4 ・Tナット（M6）×4 | ・平型蝶番L45（M6）×1 ・十字穴付皿ボルト（M6×15）×4 ・Tナット（M6）×4 |
※（ステン）キットはボルト・ナットがステンレス製になります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
666円 ( 733円 ) | 在庫品1日目当日出荷可能 |
1,013円 ( 1,114円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
1,139円 ( 1,253円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
1,221円 ( 1,343円 ) | 在庫品1日目当日出荷可能 |
1,107円 ( 1,218円 ) | 在庫品1日目当日出荷可能 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
988円 ( 1,087円 ) | 在庫品1日目当日出荷可能 |
1,157円 ( 1,273円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,312円 ( 1,443円 ) | 在庫品1日目当日出荷可能 |
1,431円 ( 1,574円 ) | 在庫品1日目当日出荷可能 |

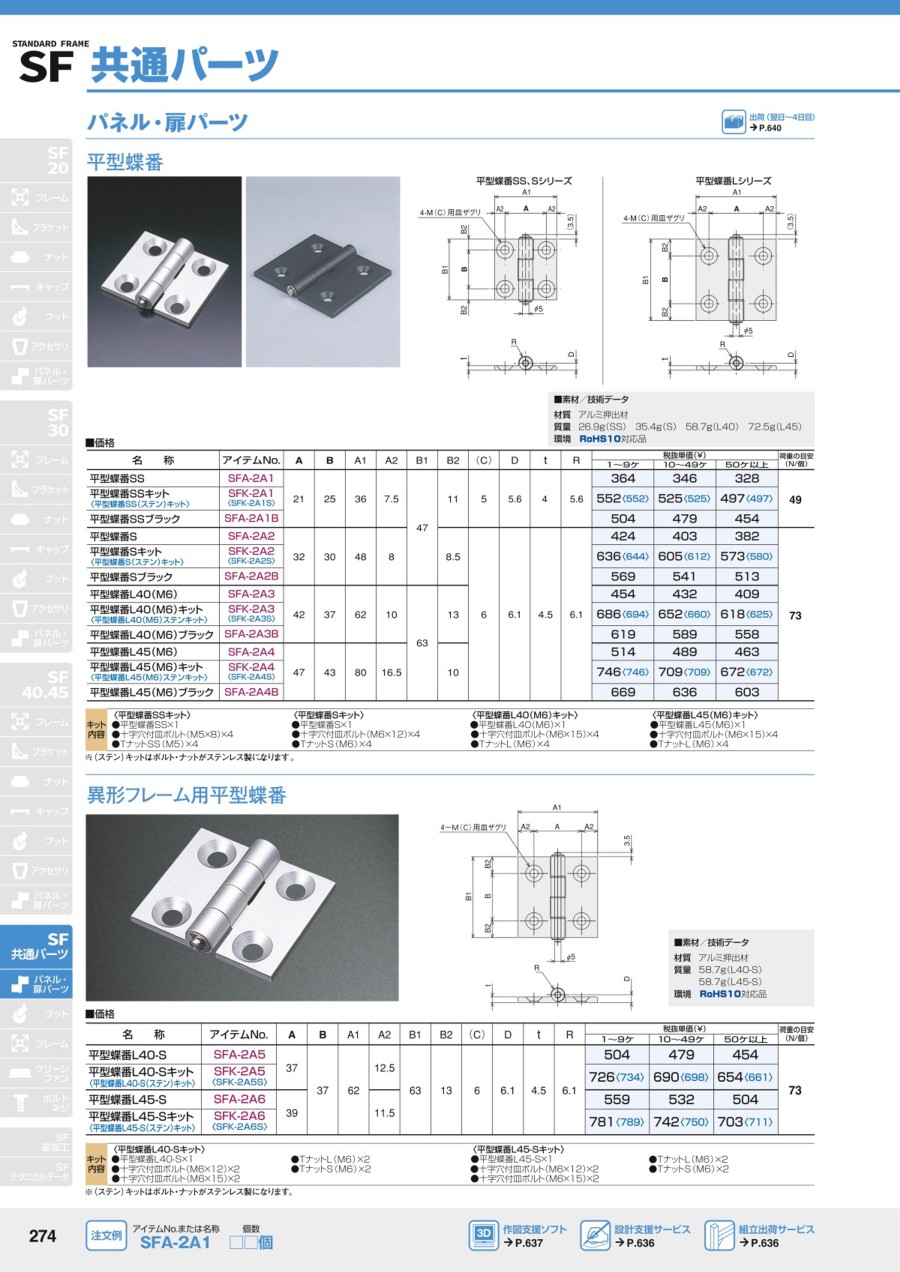

カタログ
