コーナーブロックSキット
- 通常単価(税別)
- 669円～803円
- 税込単価
- 736円～883円
六角穴付ボタンボルト （M8×25) 2本含む。締め付推薦トルク：10.8N・...
詳細情報を確認する- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 材質
- ステンレス、ポリアミド
商品情報
外形図
コーナーブロックS
コーナーキャップS
製品仕様
| 型番 | 色 | 材質 | キット内容 | 質量 | 環境 | 使用可能フレーム |
|---|---|---|---|---|---|---|
| SFK-Q62 | ブラック | ステンレス（コーナーブロックS） PA（コーナーキャップS） | コーナーブロックS×1 コーナーキャップS×1 六角穴付ボタンボルト（M8×25）×2 | 71g（コーナーブロックS） 3.2g（コーナーキャップS） | RoHS10対応品 | SF-30・30（1F/2F/3F/2H） |
| SFK-Q62G | ライトグレー |
※SF-30・30（又は1F/2F/ブラック）切断面にM8タップ加工が必要です。
※コーナーブロックSはタッピングボルトでも取付可能です。
※推奨締付トルク:10.8N・m（M6同等）
使用例
接続方法
2方向用
※キャップのピン先端を押さえて下さい。
詳細情報
基本情報
六角穴付ボタンボルト （M8×25) 2本含む。締め付推薦トルク：10.8N・m（M6同等）SF-30･30（または1F/2F/ブラック）切断面にM8タップ加工が必要です。コーナーブロックSはタッピングボルトでも取付可能です。使用可能フレーム：SF-30・30（1F/2F/3F/2H）

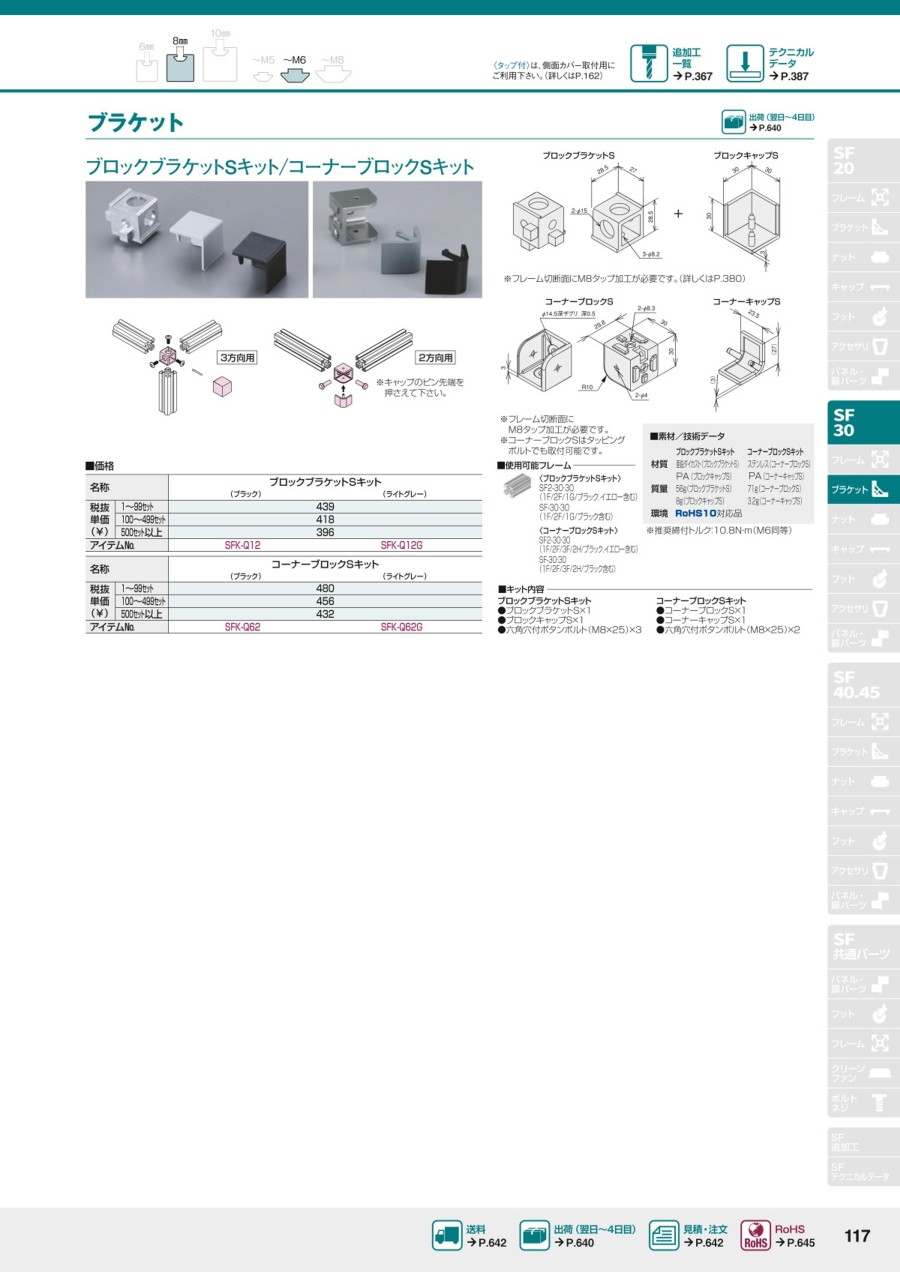

カタログ
