AZ40 高剛性 吊引戸 H2150 パネル厚3mm用
- 通常単価(税別)
- 32,659円～45,534円
- 税込単価
- 35,925円～50,087円
・フレームサイズ40角の安全柵用の吊引戸です。・柵をつなぎ合わせるだけで、簡単に安全柵が設置できます。...
詳細を確認- 扉/引き戸の幅寸法は開口寸法です。ご注意ください。
- 走行レール長さ、扉寸法の2倍です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

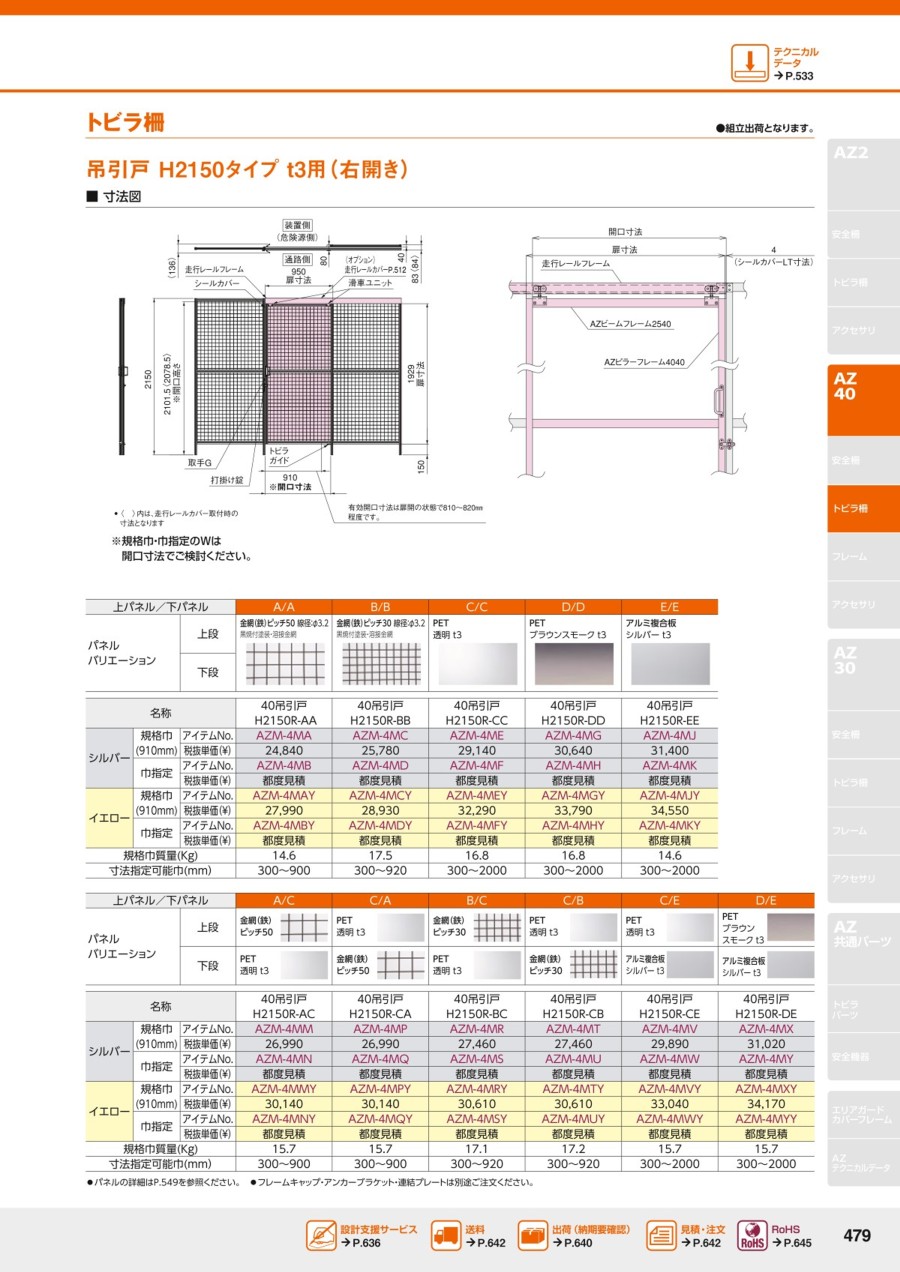

外形図
※規格巾・巾指定のWは開口寸法でご検討ください。
※フレーム切断寸法ではありません。
・〈 〉内は、走行レールカバー取付時の寸法となります。
製品仕様
| フレーム材質 | A6063 | |
|---|---|---|
| フレーム色 | シルバー | アルマイト表面処理 |
| イエロー | 焼付塗装 （マンセル値：2.5Y8/13相当色） | |
| 名称 | 40吊引戸 H2150L-AA | 40吊引戸 H2150L-BB | 40吊引戸 H2150L-CC | 40吊引戸 H2150L-DD | 40吊引戸 H2150L-EE | ||
|---|---|---|---|---|---|---|---|
| シルバー | 規格巾（910mm） | 型番 | AZM-4KA | AZM-4KC | AZM-4KE | AZM-4KG | AZM-4KJ |
| イエロー | 規格巾（910mm） | 型番 | AZM-4KAY | AZM-4KCY | AZM-4KEY | AZM-4KGY | AZM-4KJY |
| 規格巾質量（kg） | 14.6 | 17.5 | 16.8 | 16.8 | 14.6 | ||
| 寸法指定可能巾（mm） | 300～900 | 300～920 | 300～2,000 | 300～2,000 | 300～2,000 | ||
| 名称 | 40吊引戸 H2150L-AC | 40吊引戸 H2150L-CA | 40吊引戸 H2150L-BC | 40吊引戸 H2150L-CB | 40吊引戸 H2150L-CE | 40吊引戸 H2150L-DE | ||
|---|---|---|---|---|---|---|---|---|
| シルバー | 規格巾（910mm） | 型番 | AZM-4KM | AZM-4KP | AZM-4KR | AZM-4KT | AZM-4KV | AZM-4KX |
| イエロー | 規格巾（910mm） | 型番 | AZM-4KMY | AZM-4KPY | AZM-4KRY | AZM-4KTY | AZM-4KVY | AZM-4KXY |
| 規格巾質量（kg） | 15.7 | 15.7 | 17.1 | 17.2 | 15.7 | 15.7 | ||
| 寸法指定可能巾（mm） | 300～900 | 300～900 | 300～920 | 300～920 | 300～2,000 | 300～2,000 | ||
フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
吊引戸ユニット構成内容
- 吊引戸本体
- 走行レール
- 滑車ユニット
- 走行レール固定ブラケット
- ストッパ付戸当たり
- 取手G
- トビラガイド
- 打掛け錠
- シールカバーLT
- レール取付用ボルト・ナット
- 引戸連結用ブラケット
商品特長詳細
・組立出荷となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,659円 ( 35,925円 ) | 15日目 |
44,186円 ( 48,605円 ) | 15日目 |
33,783円 ( 37,161円 ) | 15日目 |
45,534円 ( 50,087円 ) | 15日目 |
37,832円 ( 41,615円 ) | 15日目 |
41,991円 ( 46,190円 ) | 15日目 |
39,618円 ( 43,580円 ) | 15日目 |
43,782円 ( 48,160円 ) | 15日目 |
40,526円 ( 44,579円 ) | 15日目 |
44,688円 ( 49,157円 ) | 15日目 |
35,244円 ( 38,768円 ) | 15日目 |
39,407円 ( 43,348円 ) | 16日目 |
35,244円 ( 38,768円 ) | 15日目 |
39,409円 ( 43,350円 ) | 15日目 |
35,806円 ( 39,387円 ) | 15日目 |
39,968円 ( 43,965円 ) | 15日目 |
35,806円 ( 39,387円 ) | 15日目 |
39,968円 ( 43,965円 ) | 15日目 |
38,725円 ( 42,598円 ) | 15日目 |
42,885円 ( 47,174円 ) | 15日目 |
40,076円 ( 44,084円 ) | 15日目 |
44,234円 ( 48,657円 ) | 15日目 |
38,239円 ( 42,063円 ) | 15日目 |
44,186円 ( 48,605円 ) | 15日目 |
33,783円 ( 37,161円 ) | 15日目 |
37,944円 ( 41,738円 ) | 15日目 |
37,832円 ( 41,615円 ) | 15日目 |
41,991円 ( 46,190円 ) | 15日目 |
39,618円 ( 43,580円 ) | 15日目 |
43,782円 ( 48,160円 ) | 15日目 |
40,526円 ( 44,579円 ) | 15日目 |
44,688円 ( 49,157円 ) | 15日目 |
35,244円 ( 38,768円 ) | 15日目 |
39,409円 ( 43,350円 ) | 15日目 |
35,244円 ( 38,768円 ) | 15日目 |
39,409円 ( 43,350円 ) | 15日目 |
35,806円 ( 39,387円 ) | 15日目 |
39,968円 ( 43,965円 ) | 15日目 |
35,806円 ( 39,387円 ) | 15日目 |
39,968円 ( 43,965円 ) | 15日目 |
38,725円 ( 42,598円 ) | 15日目 |
42,885円 ( 47,174円 ) | 15日目 |
40,076円 ( 44,084円 ) | 15日目 |
44,234円 ( 48,657円 ) | 15日目 |
詳細情報
基本情報
・フレームサイズ40角の安全柵用の吊引戸です。
・柵をつなぎ合わせるだけで、簡単に安全柵が設置できます。
・安全柵専用のアルミフレームを採用し、リーズナブルコストで、かつ強度にも優れた安全柵を実現。アルミ製安全柵なので、美観性・環境面にも優れています。
・画像は代表商品画像です。
ご注意
- 扉/引き戸の幅寸法は開口寸法です。ご注意ください。
- 走行レール長さ、扉寸法の2倍です。
