AZ40 高剛性 開き戸 パネル厚3mm用
- 通常単価(税別)
- 16,266円～33,725円
- 税込単価
- 17,893円～37,098円
通常出荷日：15日目
・フレームサイズ 40角の安全柵（開き戸、高剛性、パネル厚3mm用）です。・柵をつなぎ合わせるだけで、...
詳細を確認- 扉/引き戸の幅寸法は開口寸法です。ご注意ください。
未確定：候補が108型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
左開き
- （ ）内は、H1800タイプの寸法となります。
《 》内は、H1170タイプの寸法となります。（H1170タイプは中間フレームがございません。）
※規格巾のWは開口寸法でご検討ください。
右開き
- （ ）内は、H1800タイプの寸法となります。
《 》内は、H1170タイプの寸法となります。（H1170タイプは中間フレームがございません。）
※規格巾のWは開口寸法でご検討ください。
製品仕様
開き戸構成内容
- 開き戸本体
- 蝶番
- 取手G
- キャスターユニット
- 打掛け錠
仕様
| フレーム材質 | 環境 | フレーム色 |
|---|---|---|
| A6063 | RoHS10対応品 | シルバー:アルマイト表面処理 イエロー:焼付塗装（マンセル値:2.5Y8/13相当色） |
規格表

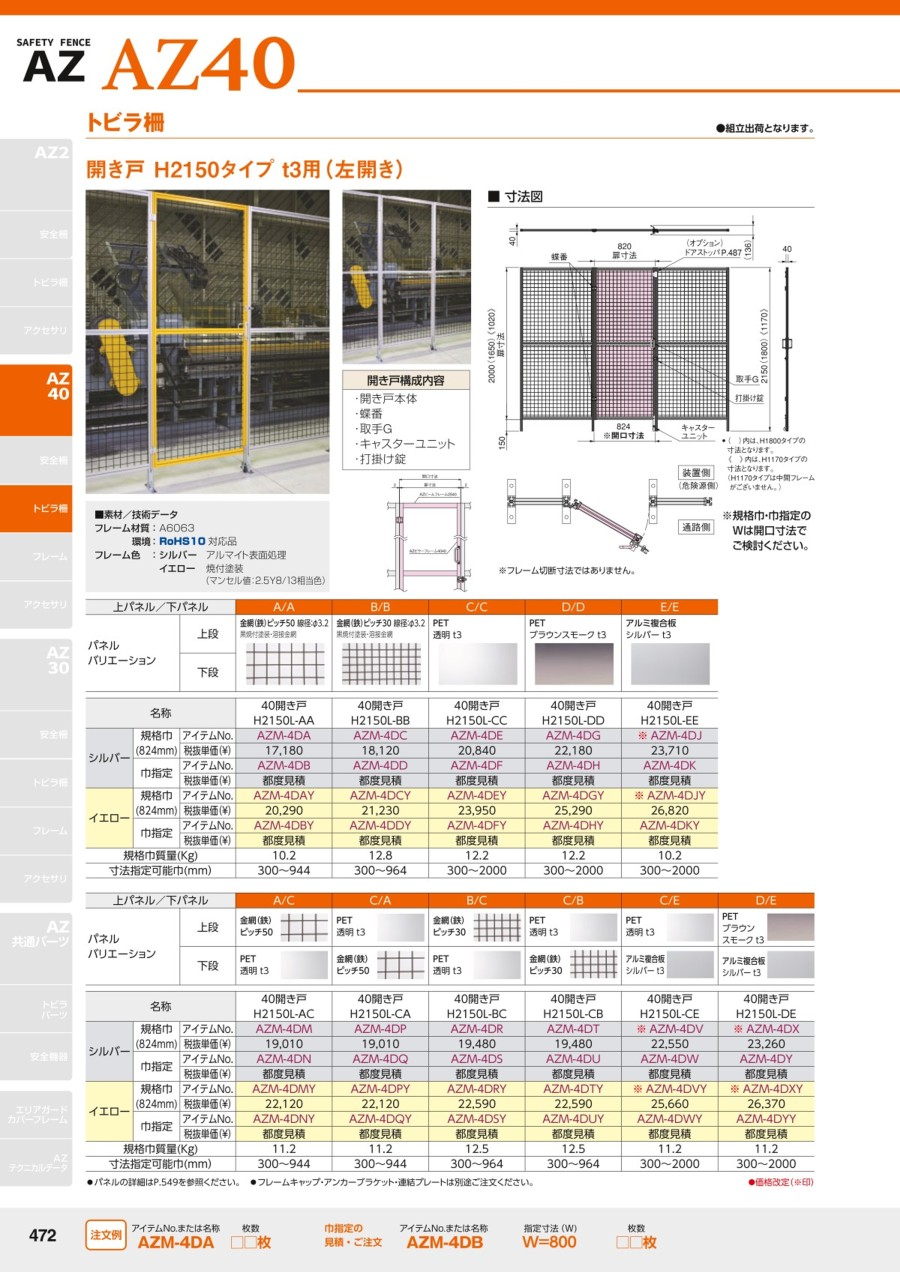

開き戸H2150タイプt3用（左開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
開き戸H1800タイプt3用（左開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
開き戸H1170タイプt3用（左開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
開き戸H2150タイプt3用（右開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
開き戸H1800タイプt3用（右開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
開き戸H1170タイプt3用（右開き）
- パネルの詳細はデジタルカタログP.589を参照ください。
- フレームキャップ・アンカーブラケット・連結プレートは別途ご注文ください。
使用例
左開き
右開き
※フレーム切断寸法ではありません。
※フレーム切断寸法ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,149円 ( 28,764円 ) | 15日目 |
25,895円 ( 28,485円 ) | 15日目 |
22,910円 ( 25,201円 ) | 15日目 |
29,498円 ( 32,448円 ) | 15日目 |
26,195円 ( 28,815円 ) | 15日目 |
30,300円 ( 33,330円 ) | 15日目 |
27,795円 ( 30,575円 ) | 15日目 |
31,899円 ( 35,089円 ) | 15日目 |
29,619円 ( 32,581円 ) | 15日目 |
33,725円 ( 37,098円 ) | 15日目 |
23,991円 ( 26,390円 ) | 15日目 |
28,097円 ( 30,907円 ) | 15日目 |
23,991円 ( 26,390円 ) | 15日目 |
28,097円 ( 30,907円 ) | 15日目 |
24,551円 ( 27,006円 ) | 15日目 |
28,658円 ( 31,524円 ) | 15日目 |
24,551円 ( 27,006円 ) | 15日目 |
28,658円 ( 31,524円 ) | 15日目 |
28,236円 ( 31,060円 ) | 15日目 |
32,341円 ( 35,575円 ) | 15日目 |
29,082円 ( 31,990円 ) | 15日目 |
33,189円 ( 36,508円 ) | 15日目 |
21,790円 ( 23,969円 ) | 15日目 |
25,895円 ( 28,485円 ) | 15日目 |
22,910円 ( 25,201円 ) | 15日目 |
27,016円 ( 29,718円 ) | 15日目 |
26,195円 ( 28,815円 ) | 15日目 |
30,300円 ( 33,330円 ) | 15日目 |
27,795円 ( 30,575円 ) | 15日目 |
31,899円 ( 35,089円 ) | 15日目 |
29,619円 ( 32,581円 ) | 15日目 |
33,725円 ( 37,098円 ) | 15日目 |
23,991円 ( 26,390円 ) | 15日目 |
28,097円 ( 30,907円 ) | 15日目 |
23,991円 ( 26,390円 ) | 15日目 |
28,097円 ( 30,907円 ) | 15日目 |
24,551円 ( 27,006円 ) | 15日目 |
28,658円 ( 31,524円 ) | 15日目 |
24,551円 ( 27,006円 ) | 15日目 |
28,658円 ( 31,524円 ) | 15日目 |
28,236円 ( 31,060円 ) | 15日目 |
32,341円 ( 35,575円 ) | 15日目 |
29,082円 ( 31,990円 ) | 15日目 |
33,189円 ( 36,508円 ) | 15日目 |
20,576円 ( 22,634円 ) | 15日目 |
29,228円 ( 32,151円 ) | 15日目 |
21,686円 ( 23,855円 ) | 15日目 |
25,466円 ( 28,013円 ) | 15日目 |
26,018円 ( 28,620円 ) | 15日目 |
27,543円 ( 30,297円 ) | 15日目 |
25,031円 ( 27,534円 ) | 15日目 |
28,810円 ( 31,691円 ) | 15日目 |
26,533円 ( 29,186円 ) | 15日目 |
30,312円 ( 33,343円 ) | 15日目 |
22,170円 ( 24,387円 ) | 15日目 |
25,948円 ( 28,543円 ) | 15日目 |
22,170円 ( 24,387円 ) | 15日目 |
25,948円 ( 28,543円 ) | 15日目 |
22,720円 ( 24,992円 ) | 15日目 |
26,500円 ( 29,150円 ) | 15日目 |
詳細情報
基本情報
・フレームサイズ 40角の安全柵（開き戸、高剛性、パネル厚3mm用）です。
・柵をつなぎ合わせるだけで、簡単に安全柵が設置できます。
・H=2150・1800・1170の3パターンに向けた扉をご用意。
・フレーム色はシルバーとイエローの2種類の中から選択できます。
・安全柵専用のアルミフレームを採用し、リーズナブルコストで、かつ強度にも優れた安全柵を実現。アルミ製安全柵なので、美観性・環境面にも優れています。
・画像は代表商品画像です。
ご注意
- 扉/引き戸の幅寸法は開口寸法です。ご注意ください。
カタログ
