メカニカル部品技術窓口
バランサーユニット（上下トビラ用）
- 通常単価(税別)
- 14,504円～19,081円
- 税込単価
- 15,954円～20,989円
SF共通パーツになります。【材質】ステンレス（板バネ部・取付部品）、樹脂（スラ...
詳細情報を確認する- 種類
- フレーム
ご注意
- バランサーユニットのみの販売です。
未確定：候補が13型番あります。
商品情報
外形図
上下扉、フレーム等は付属しません。
製品仕様
| 材質 | 質量 | 環境 |
|---|---|---|
| ステンレス（板バネ部・取付部品） 樹脂（スライド部） SPCC（取付部品） フェライト（マグネット） | 上下トビラ選定のめやす表内 | RoHS10対応品 |
使用例
接続方法
選定手順・ポイント
上下トビラ選定のめやす
| 枠フレーム | トビラフレーム | ||||
|---|---|---|---|---|---|
| トビラ重量 | 開閉回数のめやす（回） | SF20シリーズ | SF30シリーズ | SF40・45シリーズ | |
| SF30シリーズ | 8kg | 12,000 | SFK-V8A（1.3） | SFK-V8C（1.5） | - |
| 10kg | 10,000 | SFK-V10A（1.3） | SFK-V10C（1.5） | ||
| 15kg | 5,000 | - | SFK-V15A（1.5） | ||
| SF40・45シリーズ | 8kg | 12,000 | SFK-V8B（1.4） | SFK-V8D（1.5） | SFK-V8E（1.7） |
| 10kg | 10,000 | SFK-V10B（1.4） | SFK-V10D（1.5） | SFK-V10E（1.7） | |
| 15kg | 5,000 | - | SFK-V15B（1.5） | SFK-V15C（1.7） | |
（ ）内は質量kg/セット
- 開閉回数の目安に達する前に必ず交換してください。
- 使用雰囲気温度50℃以下でご使用ください。
- 上記「トビラ重量」でつり合いますが、微調整が必要な場合がありますので調整用の重りなど準備し、お客さまの方で調整をお願いします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,602円 ( 17,162円 ) | 11日目 |
14,504円 ( 15,954円 ) | 11日目 |
17,880円 ( 19,668円 ) | 11日目 |
16,092円 ( 17,701円 ) | 11日目 |
17,879円 ( 19,667円 ) | 11日目 |
15,822円 ( 17,404円 ) | 11日目 |
14,703円 ( 16,173円 ) | 11日目 |
17,880円 ( 19,668円 ) | 11日目 |
14,795円 ( 16,275円 ) | 11日目 |
19,081円 ( 20,989円 ) | 11日目 |
16,996円 ( 18,696円 ) | 11日目 |
17,174円 ( 18,891円 ) | 11日目 |
17,380円 ( 19,118円 ) | 11日目 |

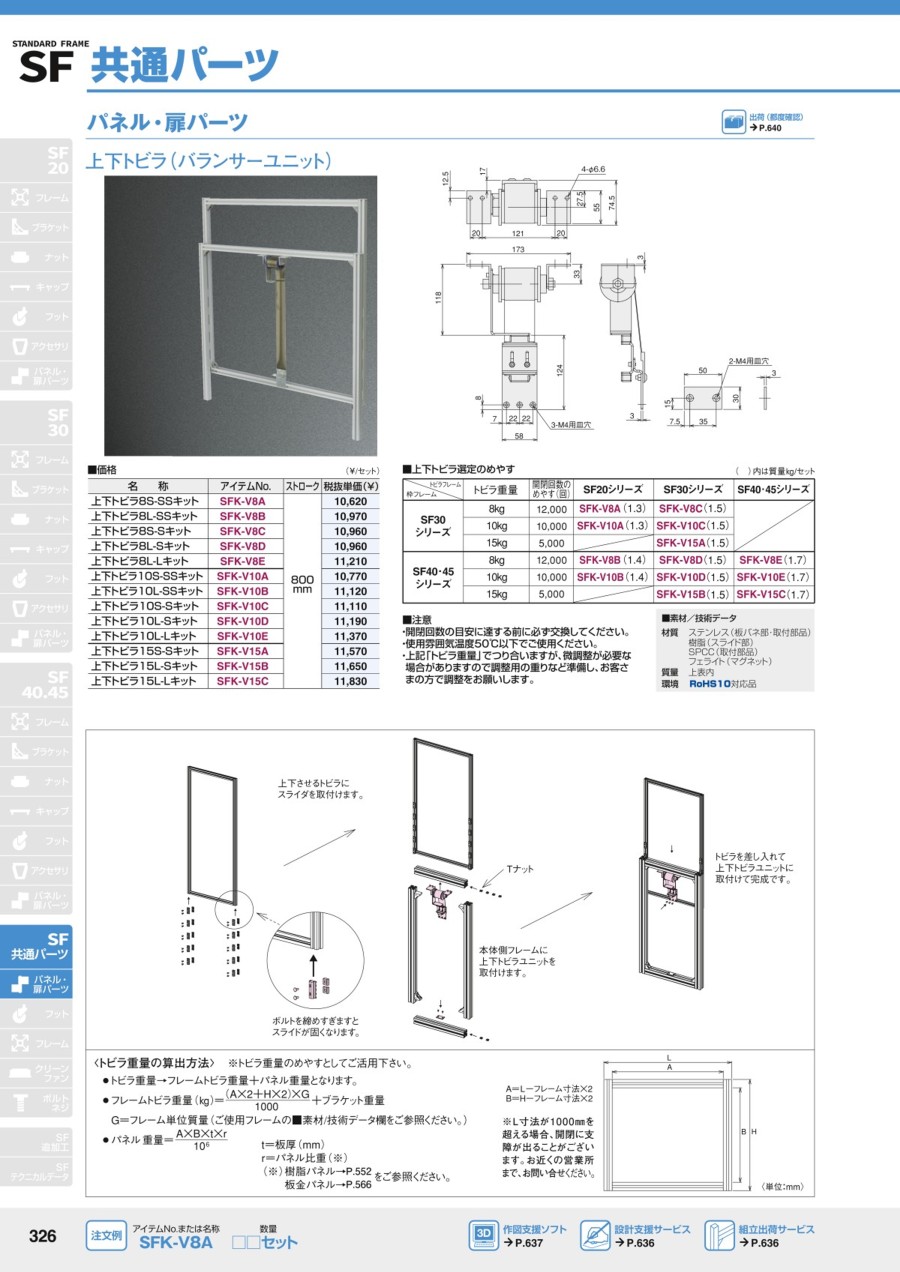

カタログ
バランサーユニット（上下トビラ用）のレビュー
工具マガジン安全柵の工具出し入れ扉
1
1.02021/07/20
使用1年半で、扉と板ばねを連結するM4皿ボルト3個が脱落し、扉が落下しました。
SUSへ問い合わせたところ
「微弱な振動...もっと読む
ミスミからのコメント
本商品の構造上、定期的なメンテナンスをお勧めいたします。
4人が参考にしています。
