折戸用マグネットキャッチキット
未確定：候補が3型番あります。
商品情報
外形図
ブラケットS-SSキット
ブラケットSキット
ブラケットL-Sキット
製品仕様
| 型番 | 仕様 | キット内容 |
|---|---|---|
| SFK-4AJ | ブラケットS-SSキット | （1）マグネットキャッチN×1 （2）MGブラケットS×1 （3）トラスネジ（M4×5）×2 （4）皿ネジ（M3×12）×2 （5）TナットSS（M3）×2 （6）TナットS（M5）×2 （7）六角穴付ボルト（M5×22）×2 （8）折戸SS用マグネプレート×1 |
| SFK-4AF | ブラケットSキット | （1）マグネットキャッチN×1 （2）折戸用MGブラケットS×1 （3）トラスネジ（M4×5）×2 （4）皿ネジ（M3×8）×1 （5）TナットS（M3）×1 （6）TナットS（M5）×2 （7）六角穴付ボルト（M5×10）×2 |
| SFK-4AG | ブラケットL-Sキット | （1）マグネットキャッチN×1 （2）折戸用MGブラケットL-S×1 （3）トラスネジ（M4×5）×2 （4）皿ネジ（M3×8）×1 （5）TナットS（M3）×1 （6）TナットL（M5）×2 （7）六角穴付ボルト（M5×15）×2 |
選定手順・ポイント
折戸用MGブラケットの選定めやす
| フレームA | フレームB | 折戸用MGブラケット |
|---|---|---|
| SF-30シリーズ | SF-20シリーズ | 折戸用MGブラケットS-SSキット |
| SF-30シリーズ | SF-30シリーズ | 折戸用MGブラケットSキット |
| SF-40・45シリーズ | SF-30シリーズ | 折戸用MGブラケットL-Sキット |

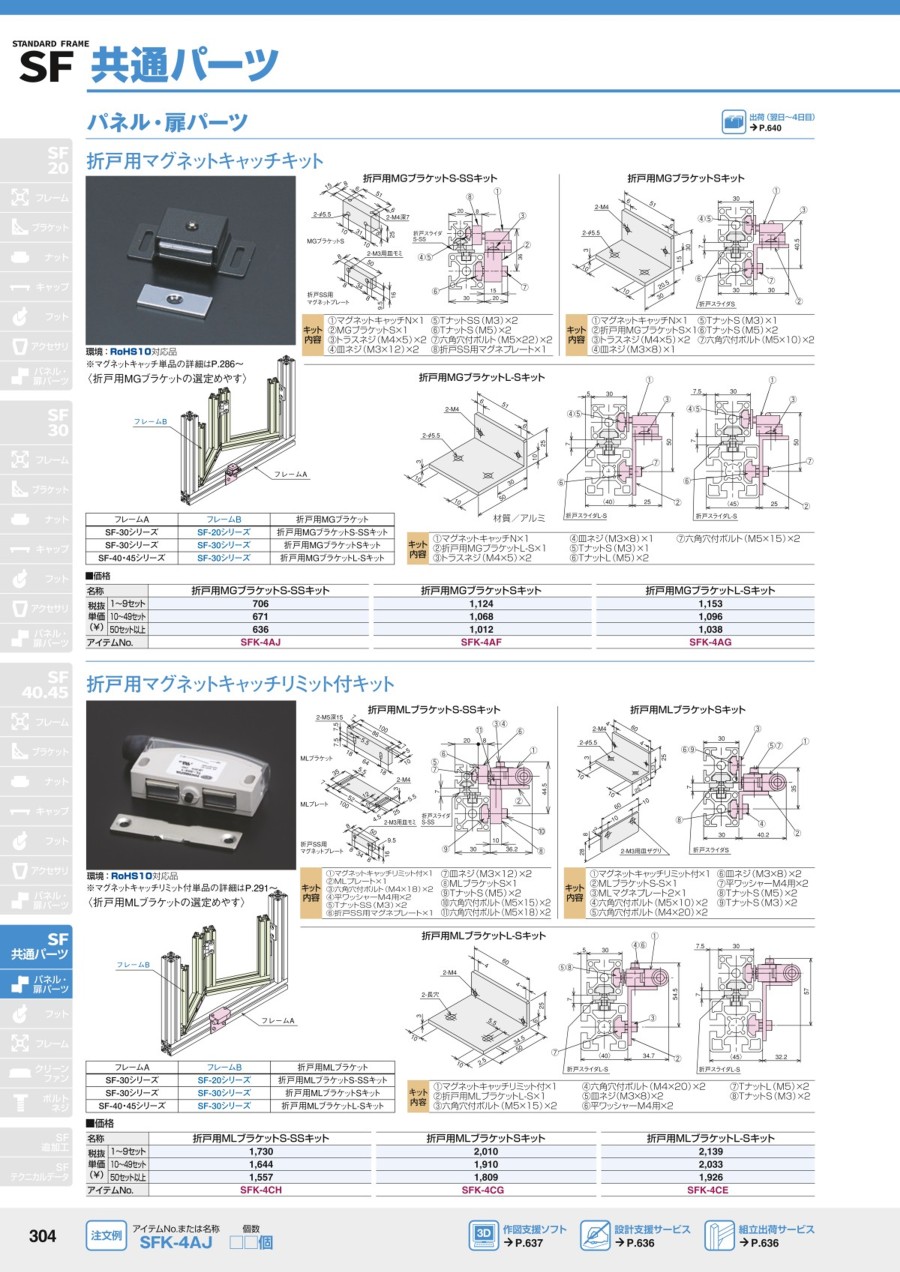

カタログ
