メカニカル部品技術窓口
SプレートブラケットL
- 形状
- 角タイプ
- フレームシリーズ
- SUS SF40・45シリーズ（溝幅10mmタイプ）
- 材質
- ステンレス
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
商品情報

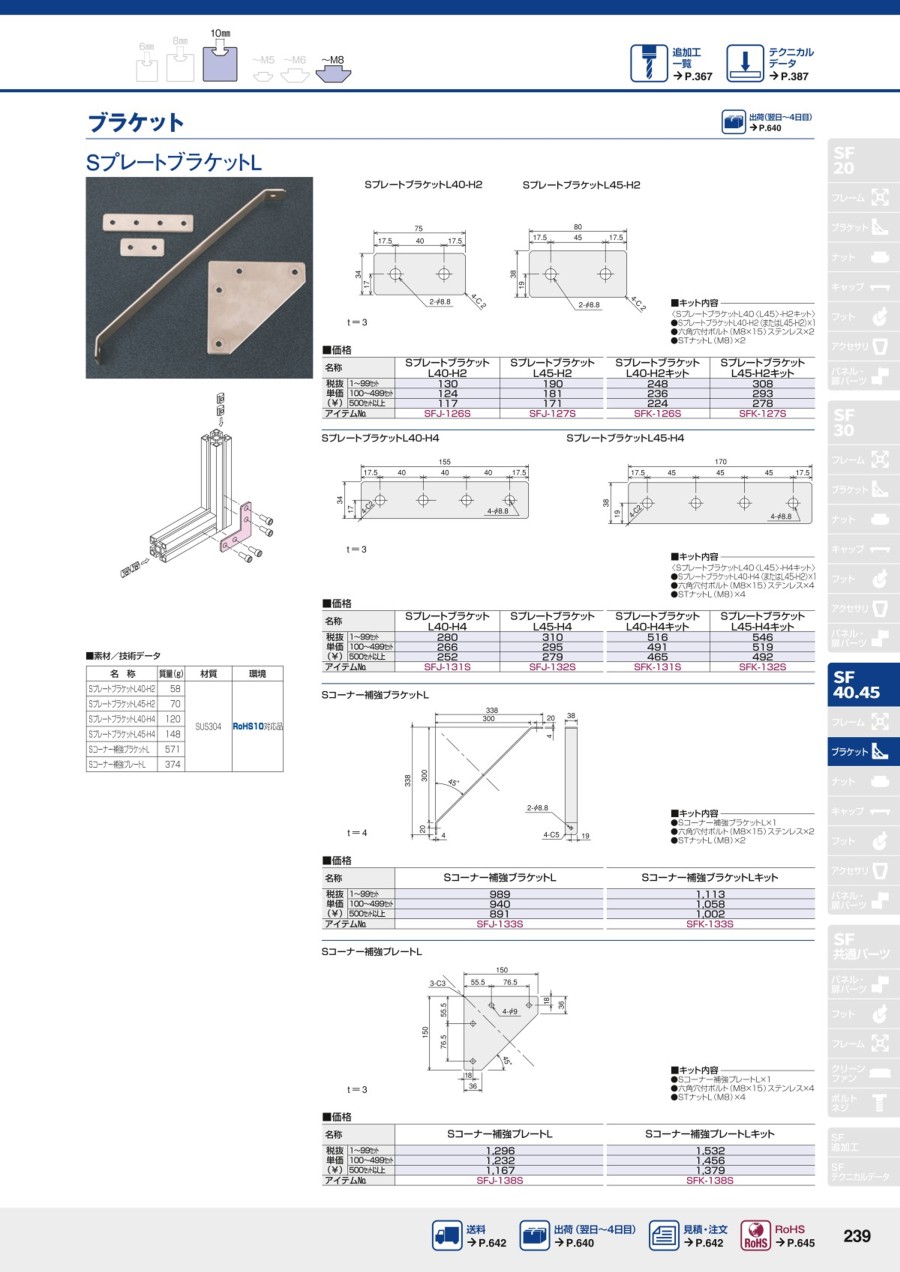

外形図
SFJ-126S
SFJ-127S
t=3
t=3
SFJ-131S
SFJ-132S
t=3
t=3
製品仕様
| 型番 | 仕様 | 材質 | 質量（g） | 環境 | キット内容 |
|---|---|---|---|---|---|
| SFJ-126S | SプレートブラケットL40-H2 | SUS304 | 58 | RoHS10対応品 | - |
| SFJ-127S | SプレートブラケットL45-H2 | SUS304 | 70 | - | |
| SFK-126S | SプレートブラケットL40-H2キット | - | - | SプレートブラケットL40-H2×1 六角穴付ボルト（M8×15）ステンレス×2 STナットL（M8）×2 | |
| SFK-127S | SプレートブラケットL45-H2キット | - | - | SプレートブラケットL45-H2×1 六角穴付ボルト（M8×15）ステンレス×2 STナットL（M8）×2 | |
| SFJ-131S | SプレートブラケットL40-H4 | SUS304 | 120 | - | |
| SFJ-132S | SプレートブラケットL45-H4 | SUS304 | 148 | - | |
| SFK-131S | SプレートブラケットL40-H4キット | - | - | SプレートブラケットL40-H4×1 六角穴付ボルト（M8×15）ステンレス×4 STナットL（M8）×4 | |
| SFK-132S | SプレートブラケットL45-H4キット | - | - | SプレートブラケットL45-H4×1 六角穴付ボルト（M8×15）ステンレス×4 STナットL（M8）×4 |
使用例
接続方法
詳細情報
基本情報
SF共通パーツ。SUS SF40・45シリーズ（溝幅10mmタイプ）用、フレームの外側から取り付ける。
