プレートブラケットL
未確定：候補が13型番あります。
商品情報
外形図
SプレートブラケットLG（SFJ-123S・SFK-123S）
プレートブラケットL-L型（SFJ-106・SFJ-106S・SFK-106・SFK-106S）
プレートブラケットL-T型（SFJ-107・SFJ-107S・SFK-107・SFK-107S）
プレートブラケットL-+型（SFJ-108・SFJ-108S・SFK-108・SFK-108S）
製品仕様
| 名称 | 質量（g） | 材質 |
|---|---|---|
| SプレートブラケットLG | 237 | SUS304 |
| プレートブラケットL-L | 91 | SPCC |
| SプレートブラケットL-L | 89 | SUS304 |
| プレートブラケットL-T | 102 | SPCC |
| SプレートブラケットL-T | 103 | SUS304 |
| プレートブラケットL-+ | 144 | SPCC |
| SプレートブラケットL-+ | 84 | SUS304 |
キット内容
| 名称 | キット内容 |
|---|---|
| SプレートブラケットLGキット | SプレートブラケットLG×1 六角穴付ボルト（M8×15）ステンレス×4 STナットL（M8）×4 |
| プレートブラケットL-L型キット | プレードブラケットL-L×1 六角穴付ボルト（M8×15）×4 TナットL（M8）×4 |
| SプレートブラケットL-L型キット | SプレートブラケットL-L×1 六角穴付ボルト（M8×15）ステンレス×4 STナットL（M8）×4 |
| プレートブラケットL-T型キット | プレートブラケットL-T×1 六角穴付ボルト（M8×15）×4 TナットL（M8）×4 |
| SプレートブラケットL-T型キット | SプレートブラケットL-T×1 六角穴付ボルト（M8×15）ステンレス×4 STナットL（M8）×4 |
| プレートブラケットL-+型キット | プレートブラケットL-+×1 六角穴付ボルト（M8×15）×6 TナットL（M8）×6 |
| SプレートブラケットL-+型キット | SプレートブラケットL-+×1 六角穴付ボルト（M8×15）ステンレス×6 STナットL（M8）×6 |
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
499円 ( 549円 ) | 在庫品1日目当日出荷可能 |
993円 ( 1,092円 ) | 在庫品1日目当日出荷可能 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
698円 ( 768円 ) | 在庫品1日目当日出荷可能 |
861円 ( 947円 ) | 在庫品1日目当日出荷可能 |
753円 ( 828円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
961円 ( 1,057円 ) | 在庫品1日目当日出荷可能 |
1,062円 ( 1,168円 ) | 在庫品1日目当日出荷可能 |

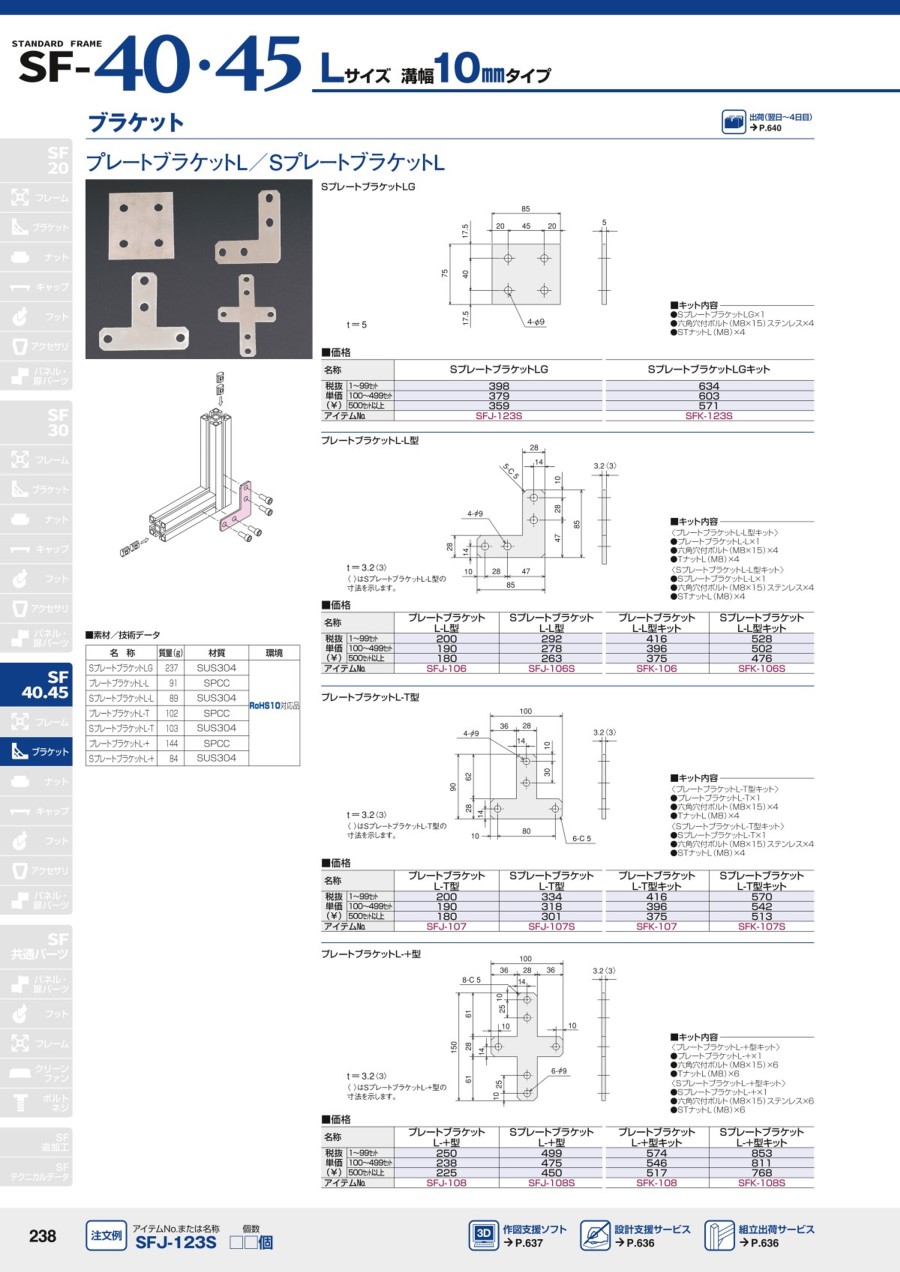

カタログ
プレートブラケットLのレビュー
各種設備品製作時に利用
5
5.02019/12/20
当社品スタンドアローン検査設備の架台やフレーム製作時に利用しています。SUS製アルミ構造材は、それ自体にサイズや形状、溝...もっと読む
0人が参考にしています。
アルミフレームの締結
2
2.02018/02/28
プレートブラケットLのキットを、購入しました。
キットに付いている、フレーム用ナットに、滑り止め付いており、一度ボルトで...もっと読む
ミスミからのコメント
ご迷惑をおかけし申し訳ありません。 メーカーと連携してお客様にとって使いやすいよう引き続き模索して参りますので、 ご愛顧の程宜しくお願い申し上げます。
0人が参考にしています。
