メカニカル部品技術窓口
ターンブラケット40A／40B
- 通常単価(税別)
- 736円～804円
- 税込単価
- 810円～884円
【特長】溝幅10㎜のターンブラケットです。【用途】断面取付：SF2-40・40...
詳細情報を確認する- フレームシリーズ
- SUS SF40・45（溝幅10mmタイプ）
- 角度
- フリー
- 材質
- A6N01SS-T5
- 表面処理
- アルマイト
- 溝幅 (mm)
- 10
ご注意
- ・商品イメージの写真はSFK-42AとSFK-42Bを組み合わせたものです。用途により組み合わせをご検討いただき商品を選定してください。
- ・SFK-42Bを使用する場合はSダブルジョイントが別途必要となるため、フレームにもSダブルジョイント用穴加工が必要となります。
商品情報

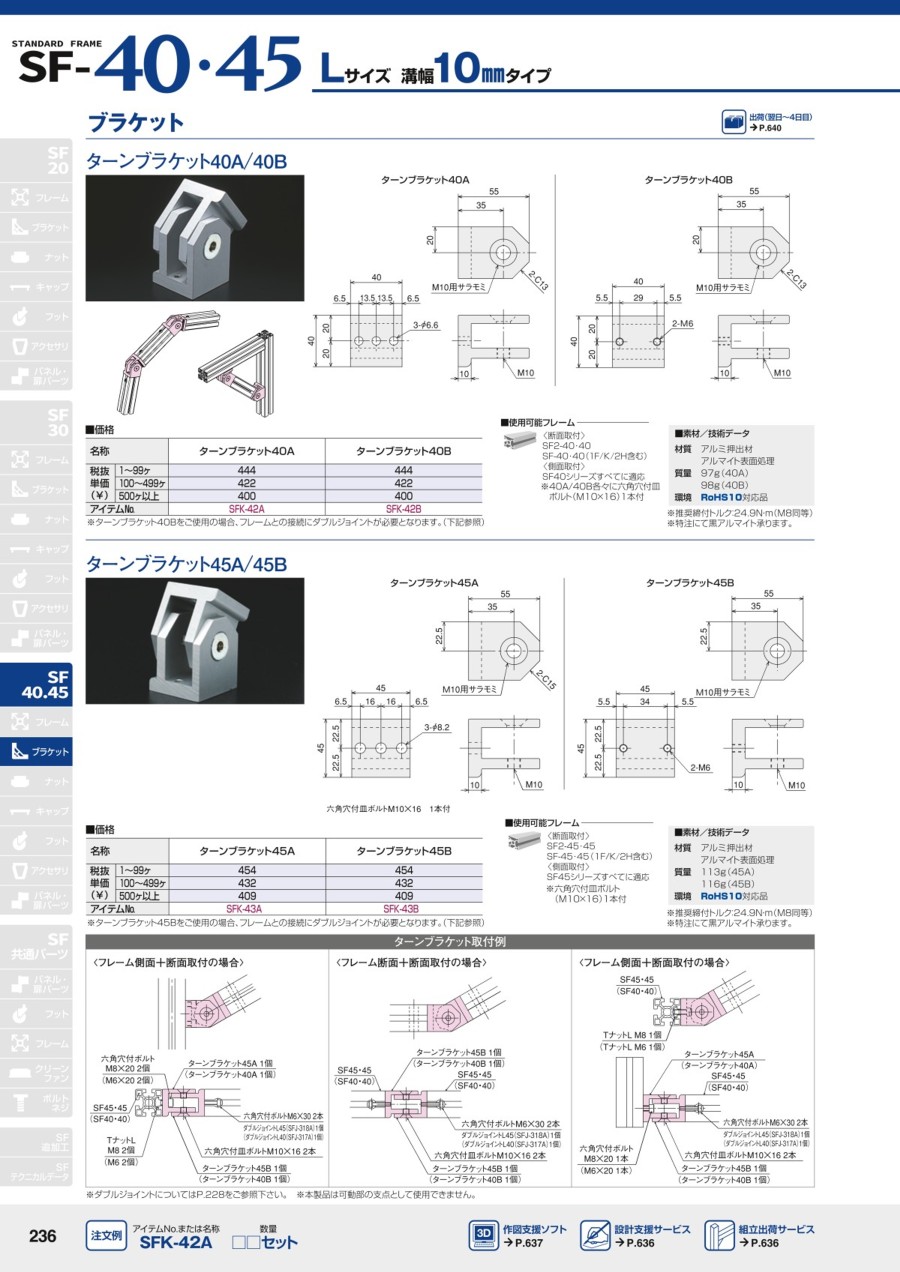

外形図
ターンブラケット40A
ターンブラケット40B
製品仕様
| 材質 | アルミ押出材 | |
|---|---|---|
| アルマイト表面処理 | ||
| 質量 | 40A | 97g |
| 40B | 98g | |
| 推奨締付トルク | 24.9N・m（M8同等） | |
※推奨締付トルク：24.9N・m（M8同等）
使用例
使用可能フレーム
〈断面取付〉
SF2-40・40
SF-40・40（1F／K／2H含む）
〈側面取付〉
SF40シリーズすべてに適応
※40A／40B各々に六角穴付皿
ボルト（M10×16）1本付
ターンブラケット取付例
※ターンブラケット40Bをご使用の場合、フレームとの接続にSダブルジョイントが必要となります（上記参照）。
※本製品は可動部の支点として使用できません。
詳細情報
基本情報
【特長】溝幅10㎜のターンブラケットです。【用途】断面取付：SF2-40・40、SF-40・40（1F／K／2H含む）側面取付：SF40シリーズすべてに適応しています。※40A／40B各々に六角穴付皿・ボルト（M10×16）1本付
ご注意
- ・商品イメージの写真はSFK-42AとSFK-42Bを組み合わせたものです。用途により組み合わせをご検討いただき商品を選定してください。
- ・SFK-42Bを使用する場合はSダブルジョイントが別途必要となるため、フレームにもSダブルジョイント用穴加工が必要となります。
