クランプレバー付ターンブラケット30A／B
- 通常単価(税別)
- 1,644円
- 税込単価
- 1,808円
SF共通パーツ。【特長】・クランプレバー付ターンブラケットをフレームの端面側に...
詳細情報を確認する- フレームシリーズ
- SUS SF30（溝幅8mmタイプ）
- 角度
- フリー
- 材質
- アルミ押出材
- 表面処理
- アルマイト
- 溝幅 (mm)
- 8
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 | キット内容 |
|---|---|---|---|---|
| SFK-407 | ターンプラケット本体部: アルミ押出材・アルマイト表面処理 クランプレバー部: 樹脂・鉄 | 99g | RoHS10対応品 | ターンブラケット30Aレバータイプ×1 ターンブラケット30Cレバータイプ×1 ターンブラケットカラー30×1 クランプレバー30×1 |
| SFK-408 | ターンプラケット本体部: アルミ押出材・アルマイト表面処理 クランプレバー部: 樹脂・鉄 | 101g | RoHS10対応品 | ターンブラケット30Bレバータイプ×1 ターンブラケット30Cレバータイプ×1 ターンブラケットカラー30×1 クランプレバー30×1 |
※クランプレバー付ターンブラケツトをフレームの端面側につける場合、Sダブルジョイントが必要となります。
使用例
取付例
タイプA
タイプB

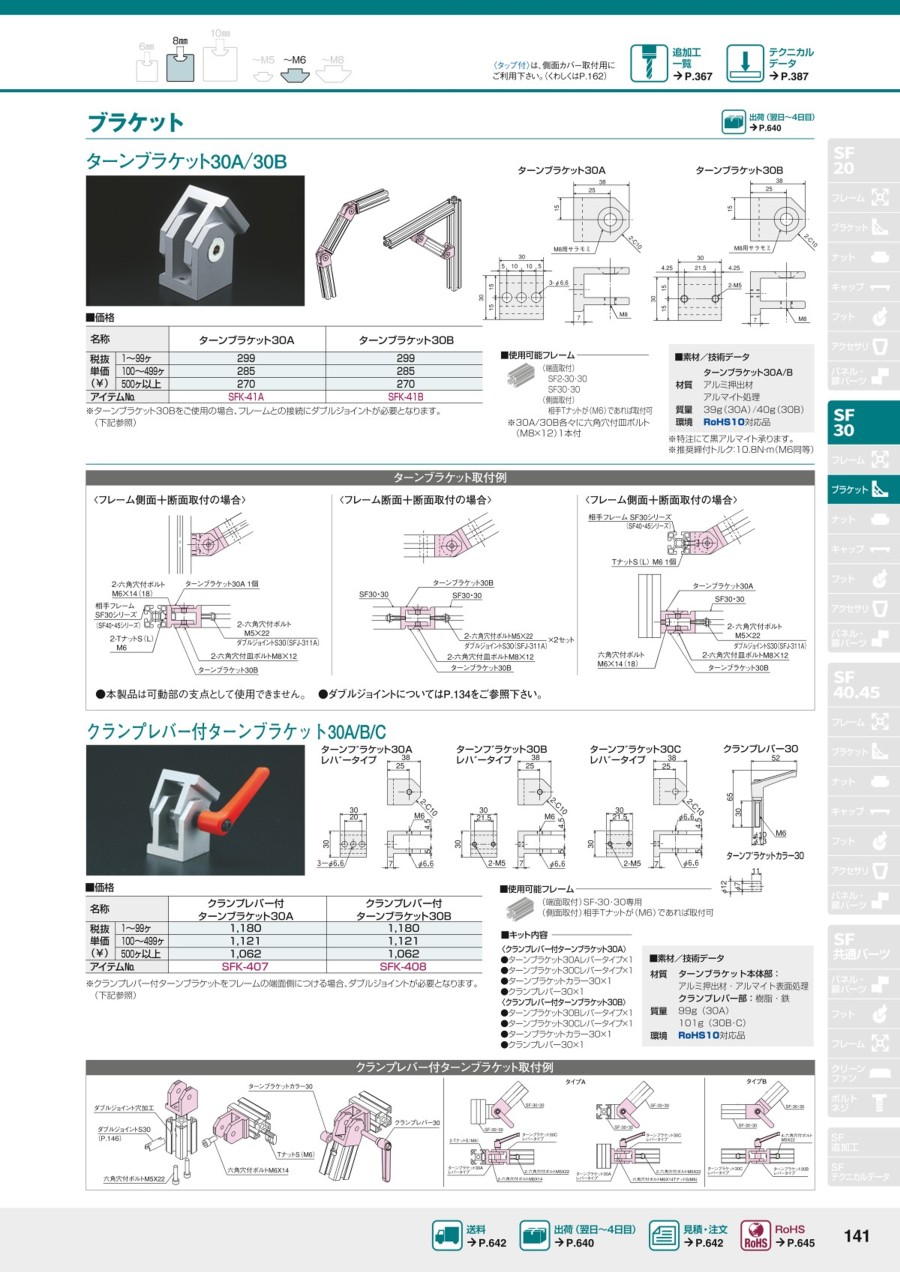

カタログ
商品担当おすすめ
クランプレバー付ターンブラケット30A／Bのレビュー
設備品製作時付帯部品として使用
5
5.02020/03/24
アルミフレーム構造物製作時の付帯締結部品として利用しています。初期選定時に各社類似品を比較検討した際、SUS製フレーム部...もっと読む
0人が参考にしています。
