クランプレバー付ターンブラケット20
- 通常単価(税別)
- 1,743円
- 税込単価
- 1,917円
通常出荷日：在庫品1日目当日出荷可能
【特長】溝幅が6㎜のクランプレバー付ターンブラケットです。【用途】端面取付:SF-20・20専用・側面...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SFK-406の仕様・寸法情報
フレームシリーズ
SUS SF20（溝幅6mmタイプ）
角度
フリー
材質
アルミ押出材
表面処理
アルマイト
溝幅(mm)
6
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 | キット内容 | 使用可能フレーム | |
|---|---|---|---|---|---|---|
| ターンブラケット本体 | クランプレバー部 | |||||
| SFK-406 | アルミ押出材 アルマイト表面処理 | 樹脂・鉄 | 40g | RoHS10対応品 | ターンブラケット20Aレバータイプ×l ターンブラケット20Bレバータイプ×1 ターンブラケットカラー20×1 クランプレバー20×1 | 端面取付: SF-20・20専用 側面取付: 相手Tナットが（M5）であれば取付可 |
技術情報・設計アイデア
クランプレバー付ターンブラケット組立方法

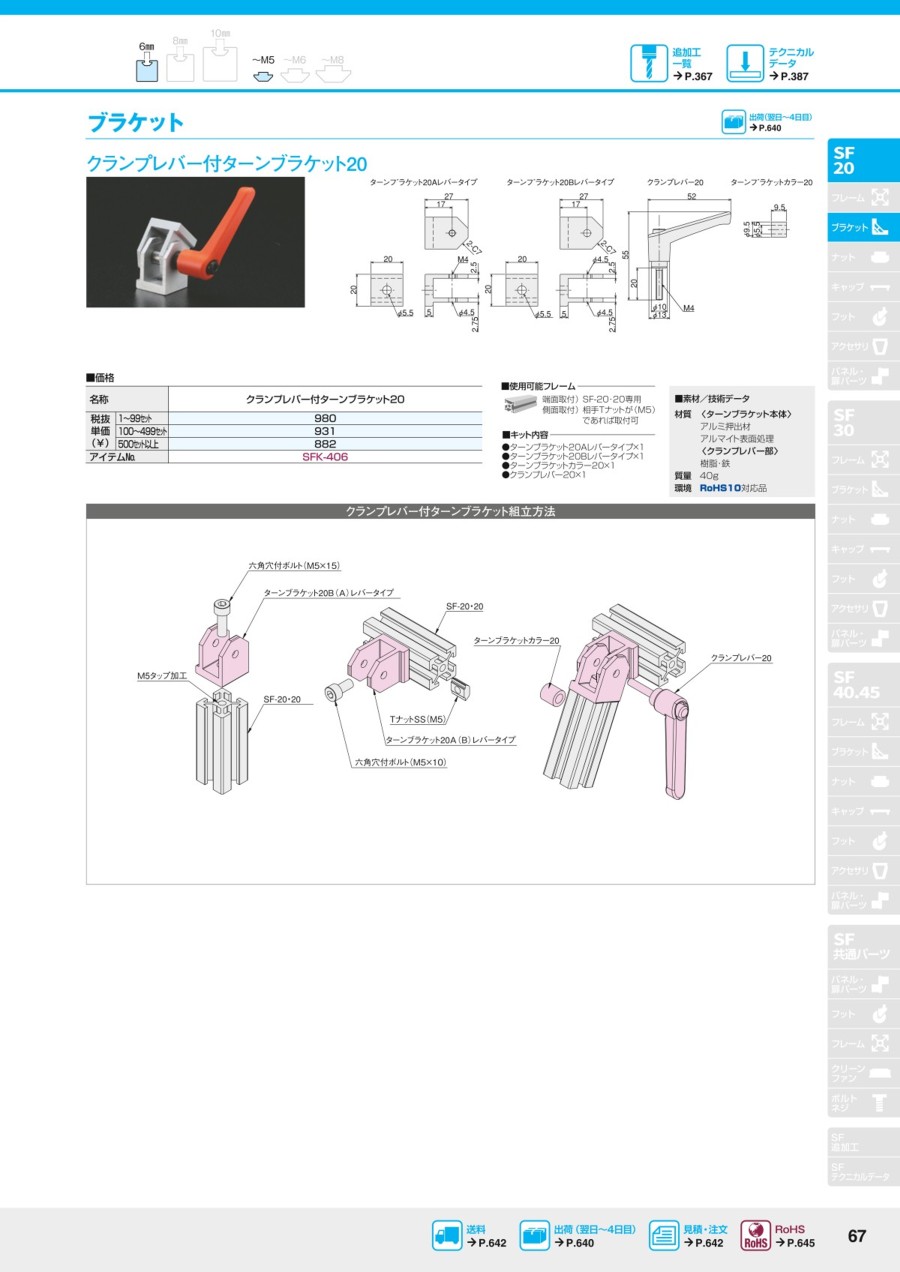

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
クランプレバー付ターンブラケット20の型番SFK-406のページです。
型番SFK-406に関する仕様情報を記載しております。
クランプレバー付ターンブラケット20のレビュー
回転扉の製作
5
5.02020/01/18
任意の角度で動きをとめる扉を作る際に使用しました。
思った通りのものを作ることができ、満足しています。
1人が参考にしています。
衝撃に耐える台の角度調節
2
2.02017/12/17
レバーをしめていなくても動いてしまって角度の調節には向いていませんでした。。組付けはさすがはアルミフレーム関連といった感...もっと読む
ミスミからのコメント
投稿ありがとうございます。当商品は基本的にレバーを締めて使用いただく商品となっております。ご不明点等ございましたらメカニカル部品技術窓口0120-343-603までお問い合わせいただければと存じます。今後ともどうぞ宜しくお願いいたします。
0人が参考にしています。
