ターンブラケット20
- フレームシリーズ
- SUS SF20（溝幅6mmタイプ）
- 角度
- フリー
- 材質
- A6N01SS-T5
- 表面処理
- アルマイト
- 溝幅 (mm)
- 6
閲覧中の商品と併せてご検討ください
－閉じる
SFK-44Aの仕様・寸法情報
フレームシリーズ
SUS SF20（溝幅6mmタイプ）
角度
フリー
材質
A6N01SS-T5
表面処理
アルマイト
溝幅(mm)
6
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 | 付属品 | 使用可能フレーム |
|---|---|---|---|---|---|
| SFK-44A | アルミ押出材 アルマイト表面処理 | 25.6g/セット | RoHS10対応品 | 十字穴付皿ボルトM4×6ステンレス 1本/1コ | 端面取付:SF-20・20専用 側面取付:相手Tナットが（M5）であれば取付可 |
※推奨締付トルク:1.9N・m（M3同等）
使用例
ターンブラケット取付例
フレーム断面+断面取付の場合
フレーム側面+断面取付の場合

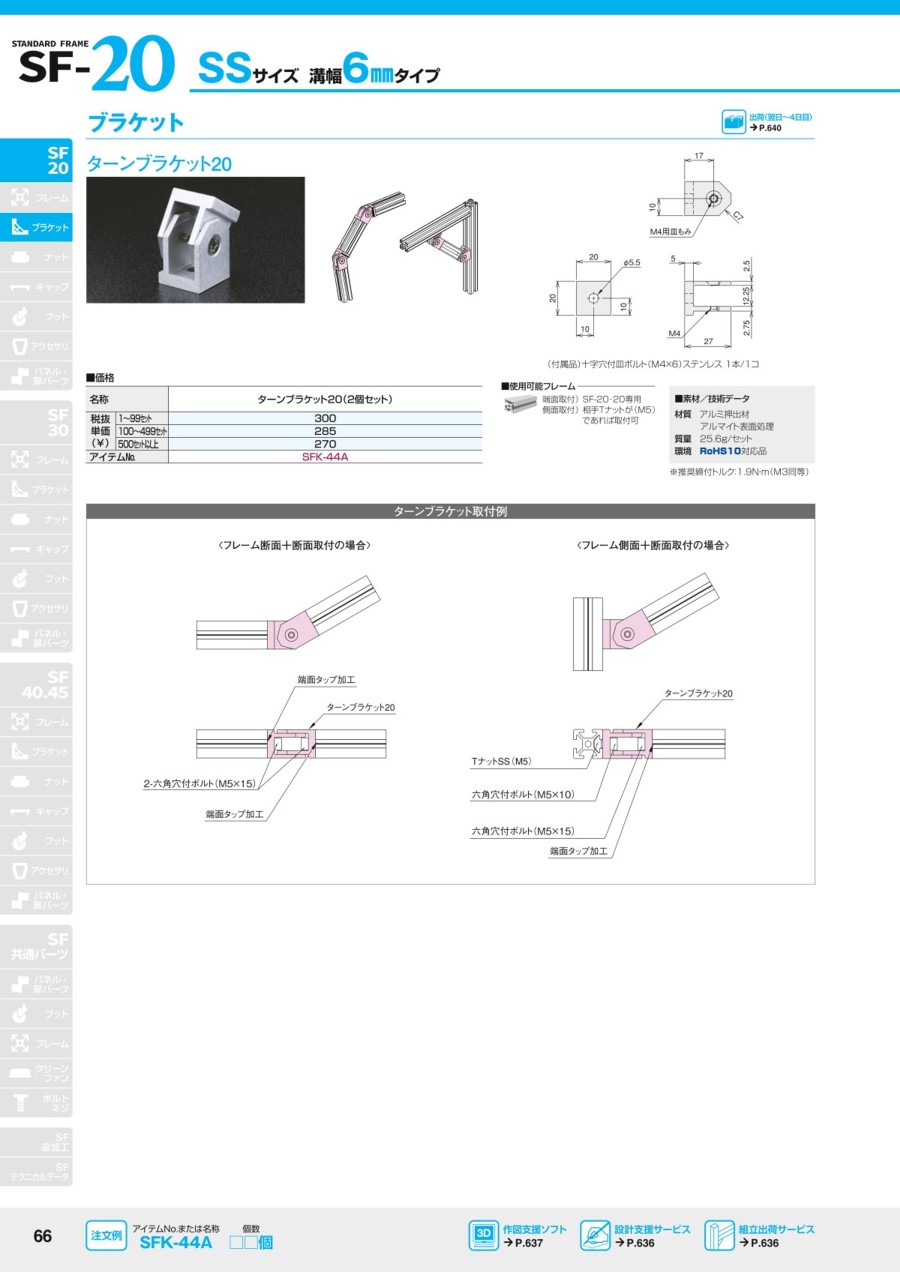

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ターンブラケット20の型番SFK-44Aのページです。
型番SFK-44Aに関する仕様情報を記載しております。
ターンブラケット20のレビュー
アルミフレームを角度と付けた固定
3
3.02018/04/18
当初のこのターンブラケットは付属のネジを締めることで角度固定されるものと思い購入したが、手元に届いて確認したところ、ネジ...もっと読む
4人が参考にしています。
アルミフレームの角度部分に
4
4.02020/04/28
アルミフレームを自由な角度で接続するブラケットで、最も安価なため選定しました。
安いものの十分な品質です。
十字ネジ止め...もっと読む
0人が参考にしています。
アルミフレームのフリージョイント
4
4.02018/09/04
アルミフレームで作成したテーブルの展開、収納に活用しました。スムーズに動きます。
0人が参考にしています。
