TGジョイントキット60
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
SFK-208の仕様・寸法情報
シリーズ
[SUS SF40・45（溝幅10mmタイプ）] SUS SF40・45シリーズ（溝幅10mmタイプ）
-
-
商品情報
外形図
TGボルトM12
TGプレート60
製品仕様
| 型番 | 材質 | 質量 | 環境 | キット内容 | |
|---|---|---|---|---|---|
| TGボルトM12 | TGプレート60 | ||||
| SFK-208 | SCM435 | SPCC | 43g | RoHS10対応品 | TGプレート60×1 TGボルトM12×1 |
※推奨締付トルク:24.9N・m（M8同等）
※TGプレート60はフレームキャップ外寸内仕様に対応しておりません。
詳細情報
基本情報
SF共通パーツ。タップ穴加工とレンチ穴加工が必要。2本のフレーム同士が引っ張り合い結合するため直角がでやすく、隙間も出にくくなります。見た目もすっきりします。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

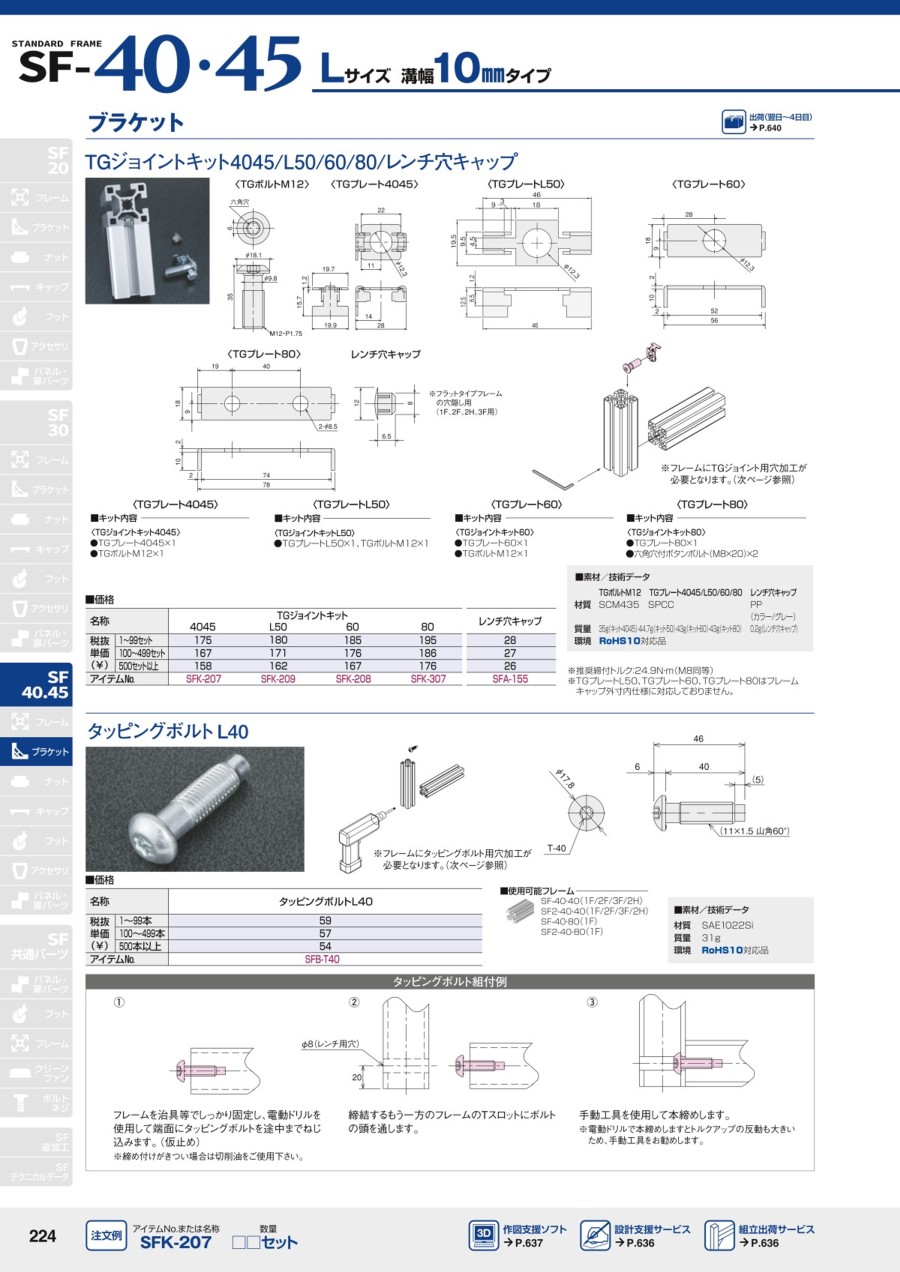

カタログ
類似品類似品をすべて見る
商品担当おすすめ
TGジョイントキット60の型番SFK-208のページです。
型番SFK-208に関する仕様情報を記載しております。
