QCジョイントSS
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
商品情報

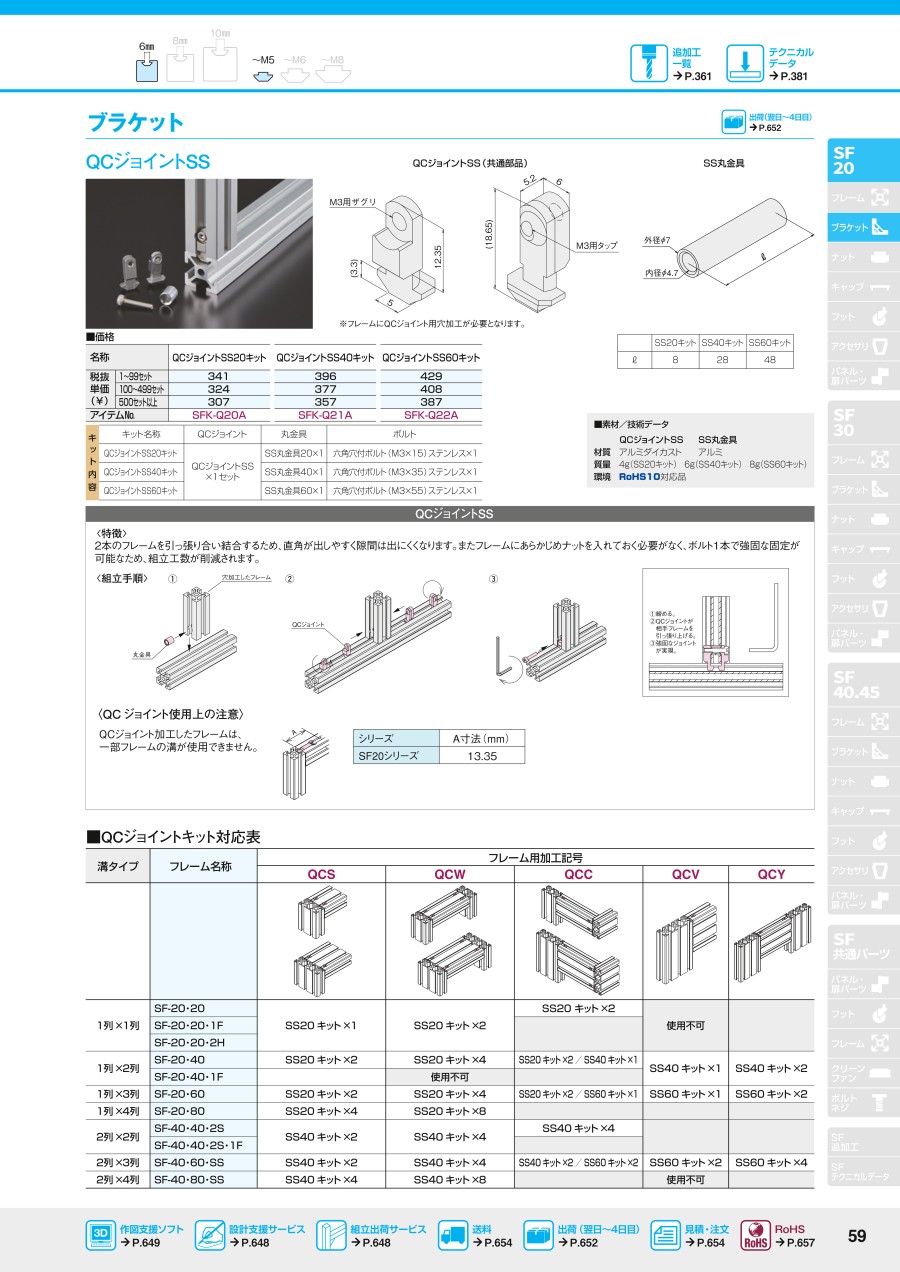

外形図
QCジョイントSS（共通部品）
※フレームにQCジョイント用穴加工が必要となります。
SS丸金具
| - | SSキット | SS40キット | SS60キット |
|---|---|---|---|
| l | 8 | 28 | 48 |
製品仕様
| - | QCジョイントSS | 丸金具 |
|---|---|---|
| 材質 | ステンレス 導電機能付 | ステンレス |
| 質量 | 12g（SSキット） 16g（SS40キット） 27g（SS60キット） | - |
キット内容
| 型番 | キット名称 | QCジョイント | 丸金具 | ボルト |
|---|---|---|---|---|
| SFK-Q20 | QCジョイントSSキット | QCジョイントSS ×1セット | SS丸金具20×1 | 六角穴付ボルト（M3×15）ステンレス×1 |
| SFK-Q21 | QCジョイントSS40キット | SS丸金具40×1 | 六角穴付ボルト（M3×35）ステンレス×1 | |
| SFK-Q22 | QCジョイントSS60キット | SS丸金具60×1 | 六角穴付ボルト（M3×55）ステンレス×1 |
使用例
商品特長詳細
| 溝タイプ | フレーム名称 | フレーム用加工記号 | ||||
|---|---|---|---|---|---|---|
| QCS | QCW | QCC | QCV | QCY | ||
| 1列×1列 | SF-20・20 | SSキット×1 | SSキット×2 | SSキット×2 | 使用不可 | - |
| SF-20・20・1F | - | |||||
| SF-20・20・2H | ||||||
| 1列×2列 | SF-20・40 | SSキット×2 | SSキット×4 | SSキット×2／SS40キット×1 | SS40キット×1 | SS40キット×2 |
| SF-20・40・1F | - | 使用不可 | - | |||
| 1列×3列 | SF-20・60 | SSキット×2 | SSキット×4 | SSキット×2／SS60キット×1 | SS60キット×1 | SS60キット×2 |
| 1列×4列 | SF-20・80 | SSキット×4 | SSキット×8 | - | - | - |
| 2列×2列 | SF-40・40・2S | SS40キット×2 | SS40キット×4 | SS40キット×4 | - | - |
| SF-40・40・2S・1F | - | |||||
| 2列×3列 | SF-40・60・SS | SS40キット×2 | SS40キット×4 | SS40キット×2／SS60キット×2 | SS60キット×2 | SS60キット×4 |
| 2列×4列 | SF-40・80・2S | SS40キット×4 | SS40キット×8 | - | 使用不可 | - |
詳細情報
基本情報
SF共通パーツ。
【特長】
・2本のフレームを引張り合い結合するため、直角が出しやすく隙間は出にくくなります
・フレームにあらかじめナットを入れておく必要がなく、ボルト1本で強固な固定が可能なため、組立工数が削減されます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
QCジョイントSSのレビュー
アルミフレームの固定
4
4.02023/07/29
アルミフレームの固定に使用しました。
しっかりと固定出来て見た目もスッキリしてデザイン性が良いです。
0人が参考にしています。
狭いスペースへのフレーム取付に使用
4
4.02022/04/11
狭いスペースにフレームを追加しなければならない場面で使用しました。
簡単に取付できるので重宝します。
0人が参考にしています。
棚の脚の組み立てに使いました
5
5.02020/01/29
社内で使う棚の脚（架台）に使用した、20×40（SFF-244）と20角（SFF-204）のアルミフレームを組み立てる際...もっと読む
0人が参考にしています。
アルミフレームの固定
5
5.02020/01/07
アルミフレームの固定に使用しました。外側から見えないのですっきりします。ミスミ製で同じようなものがありますが、若干形状が...もっと読む
0人が参考にしています。
