オザック精工

リニアブッシュハウジング CHW形ダブルコンパクトアルミケース

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 6,589円～46,188円特別価格

税込単価: 7,248円～50,807円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：在庫品1日目

【特長】・CHW：コンパクトハウジングダブルタイプリニアベアリングコンパク...

タイプ
ハウジングトールブロック
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
アルミ
潤滑の種類
なし
フランジ形状
‐
防塵シール
両シール付

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

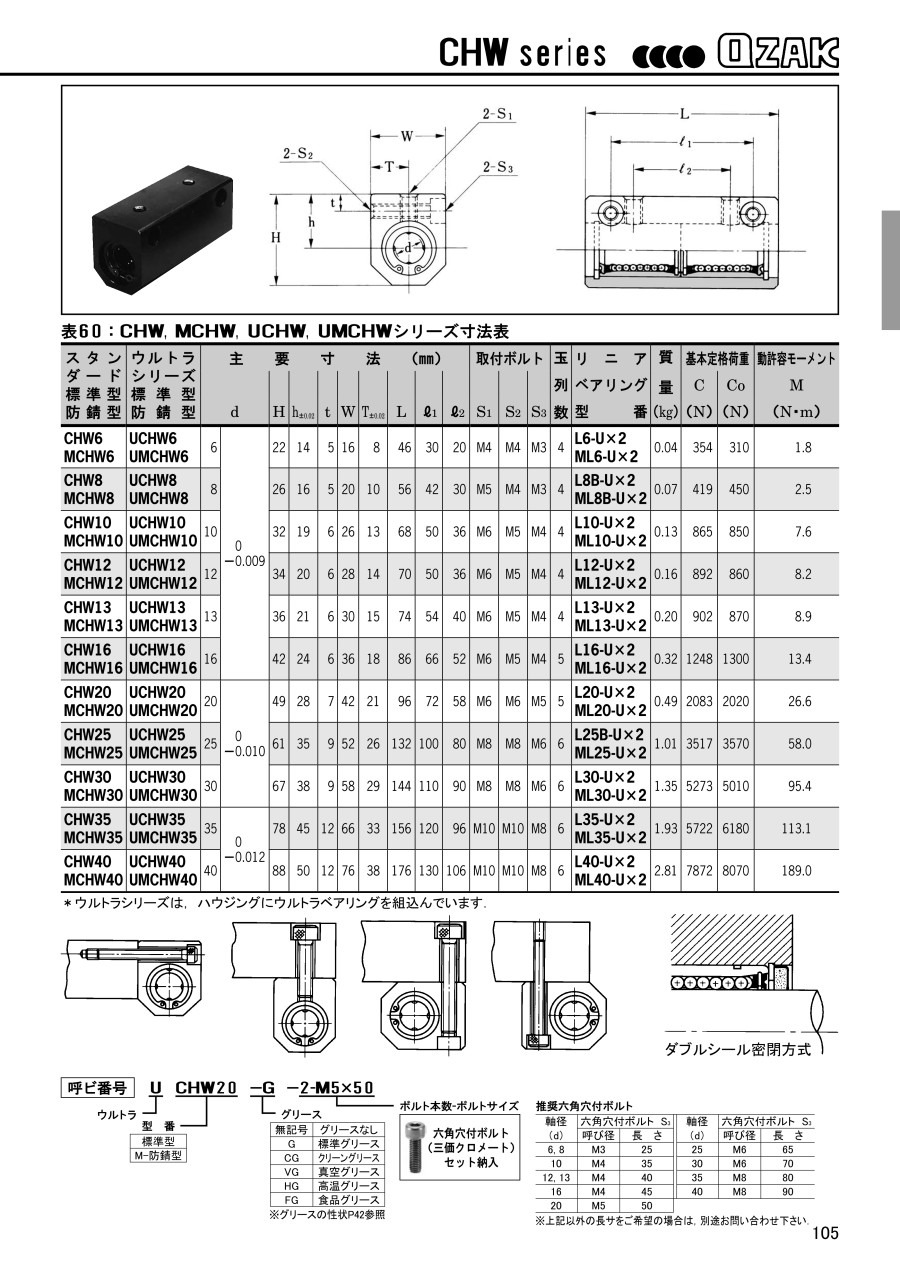

外形図

製品仕様

ダブルシール密閉方式

型番		玉列数	リニアベアリング型番	質量（kg）	基本定格荷重		動許容モーメント M （N・m）
スタンダード	ウルトラシリーズ				C （N）	Co （N）
（上）標準型（下）防錆型	（上）標準型（下）防錆型				C （N）	Co （N）
CHW6 MCHW6	UCHW6 UMCHW6	4	L6-U×2 ML6-U×2	0.04	354	310	1.8
CHW8 MCHW8	UCHW8 UMCHW8	4	L8B-U×2 ML8B-U×2	0.07	419	450	2.5
CHW10 MCHW10	UCHW10 UMCHW10	4	L10-U×2 ML10-U×2	0.13	865	850	7.6
CHW12 MCHW12	UCHW12 UMCHW12	4	L12-U×2 ML12-U×2	0.16	892	860	8.2
CHW13 MCHW13	UCHW13 UMCHW13	4	L13-U×2 ML13-U×2	0.20	902	870	8.9
CHW16 MCHW16	UCHW16 UMCHW16	5	L16-U×2 ML16-U×2	0.32	1,248	1,300	13.4
CHW20 MCHW20	UCHW20 UMCHW20	5	L20-U×2 ML20-U×2	0.49	2,083	2,020	26.6
CHW25 MCHW25	UCHW25 UMCHW25	6	L25B-U×2 ML25-U×2	1.01	3,517	3,570	58.0
CHW30 MCHW30	UCHW30 UMCHW30	6	L30-U×2 ML30-U×2	1.35	5,273	5,010	95.4
CHW35 MCHW35	UCHW35 UMCHW35	6	L35-U×2 ML35-U×2	1.93	5,722	6,180	113.1
CHW40 MCHW40	UCHW40 UMCHW40	6	L40-U×2 ML40-U×2	2.81	7,872	8,070	189.0

規格表

型番		主要寸法（mm）										取付ボルト
スタンダード	ウルトラシリーズ	d		H	h_±0.02	t	W	T_±0.02	L	l₁	l₂	S₁	S₂	S₃
（上）標準型（下）防錆型	（上）標準型（下）防錆型	d		H	h_±0.02	t	W	T_±0.02	L	l₁	l₂	S₁	S₂	S₃
CHW6 MCHW6	UCHW6 UMCHW6	6	-0.009～0	22	14	5	16	8	46	30	20	M4	M4	M3
CHW8 MCHW8	UCHW8 UMCHW8	8		26	16	5	20	10	56	42	30	M5	M4	M3
CHW10 MCHW10	UCHW10 UMCHW10	10		32	19	6	26	13	68	50	36	M6	M5	M4
CHW12 MCHW12	UCHW12 UMCHW12	12		34	20	6	28	14	70	50	36	M6	M5	M4
CHW13 MCHW13	UCHW13 UMCHW13	13		36	21	6	30	15	74	54	40	M6	M5	M4
CHW16 MCHW16	UCHW16 UMCHW16	16		42	24	6	36	18	86	66	52	M6	M5	M4
CHW20 MCHW20	UCHW20 UMCHW20	20	-0.010～0	49	28	7	42	21	96	72	58	M6	M6	M5
CHW25 MCHW25	UCHW25 UMCHW25	25		61	35	9	52	26	132	100	80	M8	M8	M6
CHW30 MCHW30	UCHW30 UMCHW30	30		67	38	9	58	29	144	110	90	M8	M8	M6
CHW35 MCHW35	UCHW35 UMCHW35	35	-0.012～0	78	45	12	66	33	156	120	96	M10	M10	M8
CHW40 MCHW40	UCHW40 UMCHW40	40	-0.012～0	88	50	12	76	38	176	130	106	M10	M10	M8

商品特長詳細

推奨六角穴付ボルト

軸径（d）	六角穴付ボルト S₃
軸径（d）	呼び径	長さ
6、8	M3	25
10	M4	35
12、13	M4	40
16	M4	45
20	M5	50
25	M6	65
30	M6	70
35	M8	80
40	M8	90

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

仕様

RoHS?

最小発注数量

10	865	68	[表面処理なし] なし	スタンダード	10	1個
12	892	70	[表面処理なし] なし	スタンダード	10	1個
16	1248	86	[表面処理なし] なし	スタンダード	10	1個
20	2083	96	[表面処理なし] なし	スタンダード	10	1個
25	3517	132	[表面処理なし] なし	スタンダード	10	1個
30	5273	144	[表面処理なし] なし	スタンダード	10	1個
35	5722	156	[表面処理なし] なし	スタンダード	10	1個
40	7872	176	[表面処理なし] なし	スタンダード	10	1個
6	354	46	[表面処理あり] 防錆処理	スタンダード	10	1個
8	419	56	[表面処理あり] 防錆処理	スタンダード	10	1個
10	865	68	[表面処理あり] 防錆処理	スタンダード	10	1個
13	902	74	[表面処理あり] 防錆処理	スタンダード	10	1個
20	2083	96	[表面処理あり] 防錆処理	スタンダード	10	1個
25	3517	132	[表面処理あり] 防錆処理	スタンダード	10	1個
30	5273	144	[表面処理あり] 防錆処理	スタンダード	10	1個
35	5722	156	[表面処理あり] 防錆処理	スタンダード	10	1個
40	7872	176	[表面処理あり] 防錆処理	スタンダード	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,589円 ( 7,248円 )	7日目
6,589円 ( 7,248円 )	7日目
7,174円 ( 7,891円 )	7日目
9,450円 ( 10,395円 )	在庫品1日目当日出荷可能
11,045円 ( 12,150円 )	7日目
15,636円 ( 17,200円 )	9日目
22,076円 ( 24,284円 )	9日目
26,870円 ( 29,557円 )	9日目
9,282円 ( 10,210円 )	7日目
9,823円 ( 10,805円 )	7日目
10,534円 ( 11,587円 )	7日目
10,532円 ( 11,585円 )	7日目
15,734円 ( 17,307円 )	9日目
20,349円18,314円 ( 20,145円 )	7日目
25,512円 ( 28,063円 )	9日目
34,143円 ( 37,557円 )	9日目
46,188円 ( 50,807円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・CHW：コンパクトハウジングダブルタイプリニアベアリングコンパクトなアルミハウジングを使用することで省スペース化が図れます。
・MCHW：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります。
・UCHW：超寿命（ウルトラ）タイプ中にウルトラベアリングを組み込んでいます。
・UMCHW：超寿命（ウルトラ）防錆タイプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
