リニアブッシュハウジング CH形シングルコンパクトアルミケース

Name: リニアブッシュハウジング CH形 シングル コンパクト アルミケース
Brand: オザック精工
SKU: 221005421973
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,908円～22,016円

税込単価: 4,299円～24,218円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

リニアブッシュ LM形（ECOシリーズ）シングル

通常価格(税別)： 933円 (税込価格：1,026円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

メンテナンスフリーリニアベアリング CH-MF形シングルコンパクトアルミケース

通常価格(税別)： 4,952円 (税込価格：5,447円)

通常出荷日：在庫品1日目

【特長】・CH：コンパクトハウジングリニアベアリングコンパクトなアルミハウ...

詳細情報を確認する

タイプ
ハウジングトールブロック
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
アルミ
潤滑の種類
なし
フランジ形状
‐
防塵シール
両シール付

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

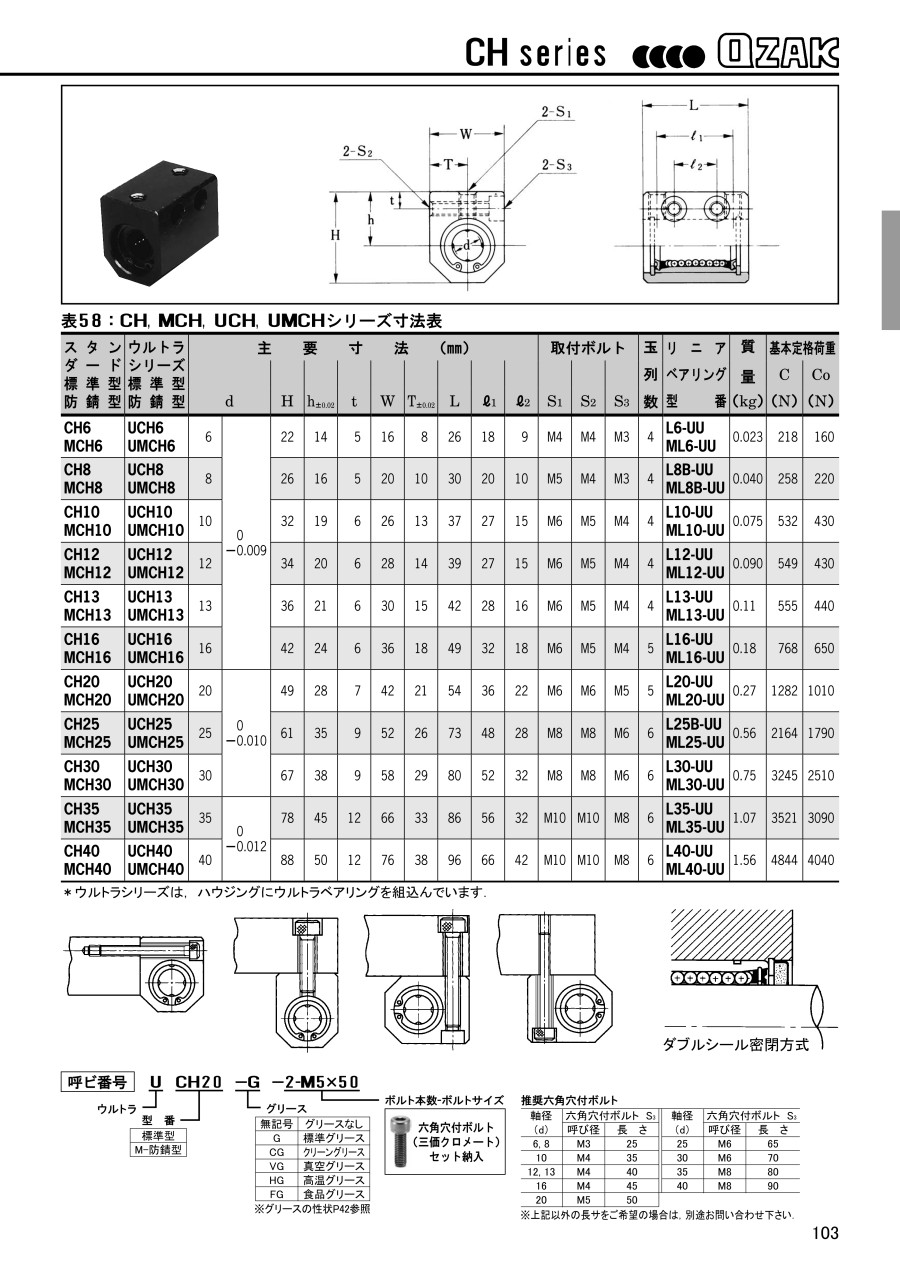

外形図

ミニアチュアCH・MCHシリーズ

（1）2-S₂（皿小ネジ）

CH・MCH・UCH・UMCHシリーズ

規格表

ミニアチュアCH・MCHシリーズ

スタンダード標準型防錆型	主要寸法（mm）									取付ボルト		玉列数	リニアベアリング型番	質量（kg）	基本定格荷重
スタンダード標準型防錆型	d		H	h_±0.02	t	W	T_±0.02	L	l	S₁	S₂	玉列数	リニアベアリング型番	質量（kg）	C （N）	Co （N）
CH3 MCH3	3	0 -0.008	14	9	3	10	5	14	8	M3	M2	4	L3 ML3	0.006	45	40
CH4 MCH4	4		16	10	3	12	6	16	10	M3	M2	4	L4 ML4	0.009	59	60
CH5 MCH5	5		18	11	3	14	7	19	12	M3	M2	4	L5 ML5	0.013	123	110

CH・MCH・UCH・UMCHシリーズ

スタンダード標準型防錆型	ウルトラシリーズ標準型防錆型	主要寸法（mm）										取付ボルト			玉列数	リニアベアリング型番	質量（kg）	基本定格荷重
スタンダード標準型防錆型	ウルトラシリーズ標準型防錆型	d		H	h_±0.02	t	W	T_±0.02	L	l₁	l₂	S₁	S₂	S₃	玉列数	リニアベアリング型番	質量（kg）	C （N）	Co （N）
CH6 MCH6	UCH6 UMCH6	6	0 -0.009	22	14	5	16	8	26	18	9	M4	M4	M3	4	L6-UU ML6-UU	0.023	218	160
CH8 MCH8	UCH8 UMCH8	8		26	16	5	20	10	30	20	10	M5	M4	M3	4	L8B-UU ML8B-UU	0.040	258	220
CH10 MCH10	UCH10 UMCH10	10		32	19	6	26	13	37	27	15	M6	M5	M4	4	L10-UU ML10-UU	0.075	532	430
CH12 MCH12	UCH12 UMCH12	12		34	20	6	28	14	39	27	15	M6	M5	M4	4	L12-UU ML12-UU	0.090	549	430
CH13 MCH13	UCH13 UMCH13	13		36	21	6	30	15	42	28	16	M6	M5	M4	4	L13-UU ML13-UU	0.11	555	440
CH16 MCH16	UCH16 UMCH16	16		42	24	6	36	18	49	32	18	M6	M5	M4	5	L16-UU ML16-UU	0.18	768	650
CH20 MCH20	UCH20 UMCH20	20	0 -0.010	49	28	7	42	21	54	36	22	M6	M6	M5	5	L20-UU ML20-UU	0.27	1282	1010
CH25 MCH25	UCH25 UMCH25	25		61	35	9	52	26	73	48	28	M8	M8	M6	6	L25B-UU ML25-UU	0.56	2164	1790
CH30 MCH30	UCH30 UMCH30	30		67	38	9	58	29	80	52	32	M8	M8	M6	6	L30-UU ML30-UU	0.75	3245	2510
CH35 MCH35	UCH35 UMCH35	35	0 -0.012	78	45	12	66	33	86	56	32	M10	M10	M8	6	L35-UU ML35-UU	1.07	3521	3090
CH40 MCH40	UCH40 UMCH40	40	0 -0.012	88	50	12	76	38	96	66	42	M10	M10	M8	6	L40-UU ML40-UU	1.56	4844	4040

商品特長詳細

ミニアチュアCH・MCHシリーズ

軸径3～40mmのアルミ製リニアハウジングで最も軽薄短小化された軸受箱シリーズ。
取付方法も自在性を持たせた設計がされている。

CH・MCH・UCH・UMCHシリーズ

（1）ダブルシール密閉方式

選定サポート情報

注文例

型番
・CH□：標準型
・MCH□：防錆型
・UCH□：ウルトラシリーズ標準型
・UMCH□：ウルトラシリーズ防錆型

選定サポート情報

推奨皿小ネジ

軸径（d）	皿小ネジ　S₂
軸径（d）	呼び径	長さ
3	M2	16
4、5	M2	20

推奨六角穴付ボルト

軸径（d）	六角穴付ボルト S₃
軸径（d）	呼び径	長さ
6, 8	M3	25
10	M4	35
12, 13	M4	40
16	M4	45
20	M5	50
25	M6	65
30	M6	70
35	M8	80
40	M8	90

型番リスト

表示件数

型番

注文停止中

注文停止中

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

仕様

RoHS?

最小発注数量

6	218	26	[表面処理なし] なし	スタンダード	10	1個
8	258	30	[表面処理なし] なし	スタンダード	10	1個
10	532	37	[表面処理なし] なし	スタンダード	10	1個
12	549	39	[表面処理なし] なし	スタンダード	10	1個
13	555	42	[表面処理なし] なし	スタンダード	10	1個
16	768	49	[表面処理なし] なし	スタンダード	10	1個
20	1282	54	[表面処理なし] なし	スタンダード	10	1個
25	2164	73	[表面処理なし] なし	スタンダード	10	1個
30	3245	80	[表面処理なし] なし	スタンダード	10	1個
35	3521	86	[表面処理なし] なし	スタンダード	10	1個
40	4844	96	[表面処理なし] なし	スタンダード	10	1個
6	218	26	[表面処理あり] 防錆処理	スタンダード	10	1個
8	258	30	[表面処理あり] 防錆処理	スタンダード	10	1個
10	532	37	[表面処理あり] 防錆処理	スタンダード	10	1個
16	768	49	[表面処理あり] 防錆処理	スタンダード	10	1個
20	1282	54	[表面処理あり] 防錆処理	スタンダード	10	1個
25	2164	73	[表面処理あり] 防錆処理	スタンダード	10	1個
30	3245	80	[表面処理あり] 防錆処理	スタンダード	10	1個
35	3521	86	[表面処理あり] 防錆処理	スタンダード	10	1個
40	4844	96	[表面処理あり] 防錆処理	スタンダード	10	1個
8	258	30	[表面処理あり] 防錆処理	ウルトラシリーズ（長寿命）	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,908円 ( 4,299円 )	7日目
4,389円 ( 4,828円 )	在庫品1日目当日出荷可能
4,388円 ( 4,827円 )	在庫品1日目当日出荷可能
4,719円 ( 5,191円 )	在庫品1日目当日出荷可能
4,534円 ( 4,987円 )	7日目
5,929円 ( 6,522円 )	在庫品1日目当日出荷可能
6,369円 ( 7,006円 )	在庫品1日目当日出荷可能
8,240円 ( 9,064円 )	在庫品1日目当日出荷可能
8,580円 ( 9,438円 )	9日目
10,645円 ( 11,710円 )	9日目
19,700円 ( 21,670円 )	62日目
5,360円 ( 5,896円 )	7日目
5,371円 ( 5,908円 )	7日目
6,349円 ( 6,984円 )	2日目
7,249円 ( 7,974円 )	在庫品1日目当日出荷可能
8,615円 ( 9,477円 )	9日目
11,007円 ( 12,108円 )	7日目
14,594円 ( 16,053円 )	9日目
17,528円 ( 19,281円 )	9日目
22,016円 ( 24,218円 )	62日目
8,400円 ( 9,240円 )	13日目

詳細情報

基本情報

基本情報

【特長】
・CH：コンパクトハウジングリニアベアリングコンパクトなアルミハウジングを使用することで省スペース化が図れます
・MCH：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります
・UCH：超寿命（ウルトラ）タイプ中にウルトラベアリングを組み込んでいます
・UMCH：超寿命（ウルトラ）防錆タイプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本ベアリング
スライドブッシュ AK形（コンパクトブロック形）
日本ベアリング製アルミコンパクトブロック型ハウジング付リニアブッシュです。
オザック精工
メンテナンスフリーリニアベアリング CH-MF形シングルコンパクトアルミケース
グリース漏れを極限まで防ぎ長寿命を実現させたコンパクトブロック型ハウジングブッシュです。
オザック精工
リニアシャフトストレートタイプ SSシリーズ
OZAK製リニアブッシュと最も相性の良いシャフトです。<br>また、防錆性の高いステンレスシャフトと組み合わせることでより長寿命にご使用いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
