フランジ付リニアブッシュハウジング LFWLB形油穴付ロングボス位置角形フランジアルミケース

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 19,586円～105,472円特別価格

税込単価: 21,545円～116,019円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：6 日目～

【特長】・LFWLB：スタンダードタイプ油穴付ロングタイプT型ボス位置フラン...

タイプ
インローフランジ
フランジ形状
角フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
アルミ
潤滑の種類
なし
フランジ形状
角形フランジ
防塵シール
両シール付

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

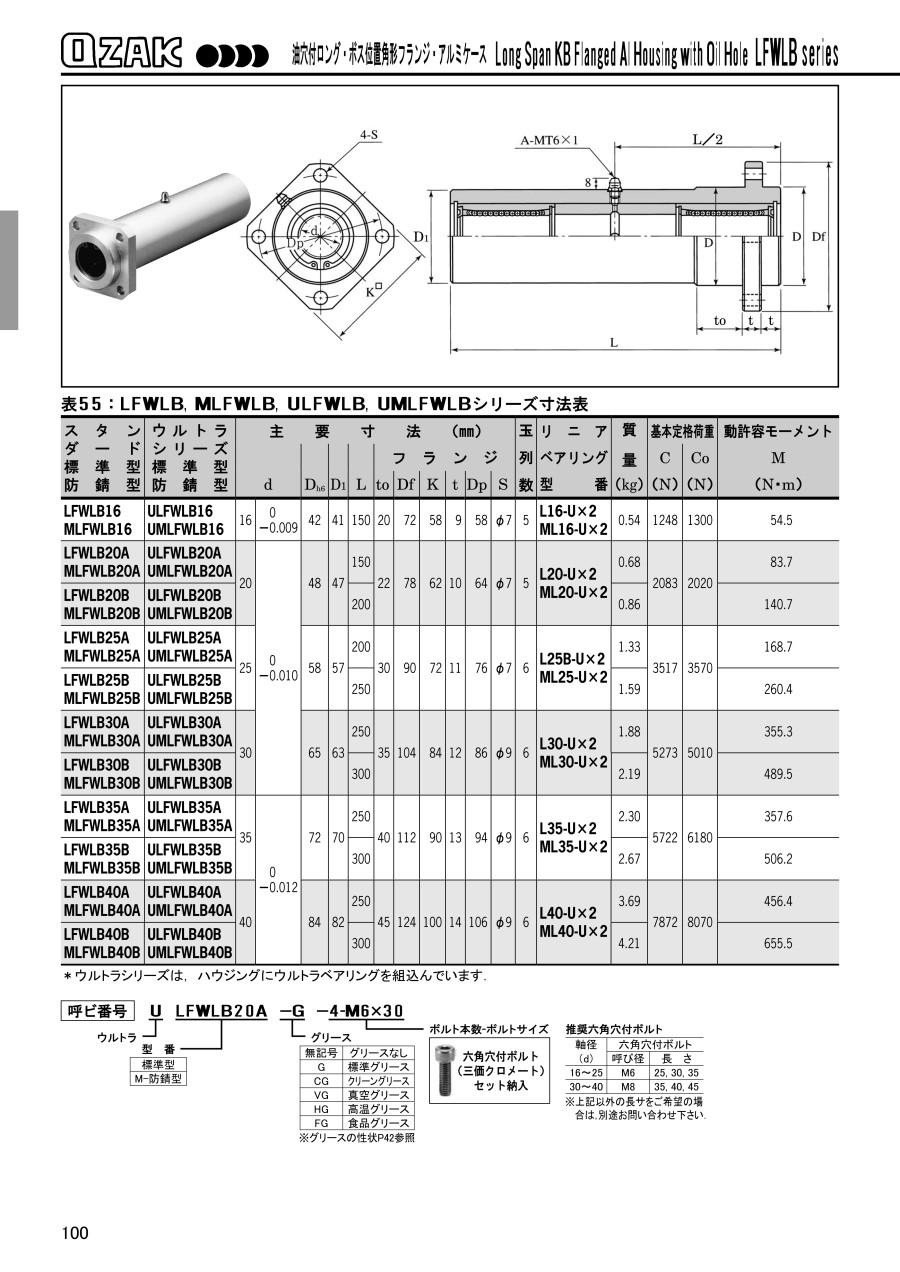

外形図

製品仕様

型番		玉列数	リニアベアリング型番	質量（kg）	基本定格荷重		動許容モーメント M （N・m）
スタンダード	ウルトラシリーズ				C （N）	Co （N）
（上）標準型（下）防錆型	（上）標準型（下）防錆型				C （N）	Co （N）
LFWLB16 MLFWLB16	ULFWLB16 UMLFWLB16	5	L16-U×2 ML16-U×2	0.54	1,248	1,300	54.5
LFWLB20A MLFWLB20A	ULFWLB20A UMLFWLB20A	5	L20-U×2 ML20-U×2	0.68	2,083	2,020	83.7
LFWLB20B MLFWLB20B	ULFWLB20B UMLFWLB20B	5	L20-U×2 ML20-U×2	0.86	2,083	2,020	140.7
LFWLB25A MLFWLB25A	ULFWLB25A UMLFWLB25A	6	L25B-U×2 ML25-U×2	1.33	3,517	3,570	168.7
LFWLB25B MLFWLB25B	ULFWLB25B UMLFWLB25B	6	L25B-U×2 ML25-U×2	1.59	3,517	3,570	260.4
LFWLB30A MLFWLB30A	ULFWLB30A UMLFWLB30A	6	L30-U×2 ML30-U×2	1.88	5,273	5,010	355.3
LFWLB30B MLFWLB30B	ULFWLB30B UMLFWLB30B	6	L30-U×2 ML30-U×2	2.19	5,273	5,010	489.5
LFWLB35A MLFWLB35A	ULFWLB35A UMLFWLB35A	6	L35-U×2 ML35-U×2	2.30	5,722	6,180	357.6
LFWLB35B MLFWLB35B	ULFWLB35B UMLFWLB35B	6	L35-U×2 ML35-U×2	2.67	5,722	6,180	506.2
LFWLB40A MLFWLB40A	ULFWLB40A UMLFWLB40A	6	L40-U×2 ML40-U×2	3.69	7,872	8,070	456.4
LFWLB40B MLFWLB40B	ULFWLB40B UMLFWLB40B	6	L40-U×2 ML40-U×2	4.21	7,872	8,070	655.5

規格表

型番		主要寸法（mm）
スタンダード	ウルトラシリーズ	d		D_h6	D₁	L	フランジ
（上）標準型（下）防錆型	（上）標準型（下）防錆型	d		D_h6	D₁	L	to	Df	K	t	Dp	S
LFWLB16 MLFWLB16	ULFWLB16 UMLFWLB16	16	-0.009～0	42	41	150	20	72	58	9	58	φ7
LFWLB20A MLFWLB20A	ULFWLB20A UMLFWLB20A	20	-0.010～0	48	47	150	22	78	62	10	64	φ7
LFWLB20B MLFWLB20B	ULFWLB20B UMLFWLB20B	20		48	47	200	22	78	62	10	64	φ7
LFWLB25A MLFWLB25A	ULFWLB25A UMLFWLB25A	25		58	57	200	30	90	72	11	76	φ7
LFWLB25B MLFWLB25B	ULFWLB25B UMLFWLB25B	25		58	57	250	30	90	72	11	76	φ7
LFWLB30A MLFWLB30A	ULFWLB30A UMLFWLB30A	30		65	63	250	35	104	84	12	86	φ9
LFWLB30B MLFWLB30B	ULFWLB30B UMLFWLB30B	30		65	63	300	35	104	84	12	86	φ9
LFWLB35A MLFWLB35A	ULFWLB35A UMLFWLB35A	35	-0.012～0	72	70	250	40	112	90	13	94	φ9
LFWLB35B MLFWLB35B	ULFWLB35B UMLFWLB35B	35		72	70	300	40	112	90	13	94	φ9
LFWLB40A MLFWLB40A	ULFWLB40A UMLFWLB40A	40		84	82	250	45	124	100	14	106	φ9
LFWLB40B MLFWLB40B	ULFWLB40B UMLFWLB40B	40		84	82	300	45	124	100	14	106	φ9

商品特長詳細

推奨六角穴付ボルト

軸径（d）	六角穴付ボルト
軸径（d）	呼び径	長さ
16～25	M6	25、30、35
30～40	M8	35、40、45

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

仕様

RoHS?

最小発注数量

16	1248	150	[表面処理なし] なし	42	スタンダード	10	1個
20	2083	150	[表面処理なし] なし	48	スタンダード	10	1個
20	2083	200	[表面処理なし] なし	48	スタンダード	10	1個
25	3517	200	[表面処理なし] なし	58	スタンダード	10	1個
25	3517	250	[表面処理なし] なし	58	スタンダード	10	1個
30	5273	250	[表面処理なし] なし	65	スタンダード	10	1個
30	5273	300	[表面処理なし] なし	65	スタンダード	10	1個
35	5722	250	[表面処理なし] なし	72	スタンダード	10	1個
35	5722	300	[表面処理なし] なし	72	スタンダード	10	1個
40	7872	250	[表面処理なし] なし	84	スタンダード	10	1個
40	7872	300	[表面処理なし] なし	84	スタンダード	10	1個
16	1248	150	[表面処理あり] 防錆処理	42	スタンダード	10	1個
20	2083	150	[表面処理あり] 防錆処理	48	スタンダード	10	1個
20	2083	200	[表面処理あり] 防錆処理	48	スタンダード	10	1個
25	3517	200	[表面処理あり] 防錆処理	58	スタンダード	10	1個
25	3517	250	[表面処理あり] 防錆処理	58	スタンダード	10	1個
30	5273	250	[表面処理あり] 防錆処理	65	スタンダード	10	1個
30	5273	300	[表面処理あり] 防錆処理	65	スタンダード	10	1個
35	5722	250	[表面処理あり] 防錆処理	72	スタンダード	10	1個
35	5722	300	[表面処理あり] 防錆処理	72	スタンダード	10	1個
40	7872	250	[表面処理あり] 防錆処理	84	スタンダード	10	1個
40	7872	300	[表面処理あり] 防錆処理	84	スタンダード	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,586円 ( 21,545円 )	6日目
23,103円20,792円 ( 22,871円 )	7日目
25,443円 ( 27,987円 )	6日目
30,872円27,784円 ( 30,562円 )	6日目
32,752円 ( 36,027円 )	7日目
37,448円33,703円 ( 37,073円 )	6日目
40,986円36,887円 ( 40,576円 )	6日目
49,910円44,919円 ( 49,411円 )	6日目
54,809円49,328円 ( 54,261円 )	7日目
66,433円59,789円 ( 65,768円 )	7日目
73,177円65,859円 ( 72,445円 )	7日目
26,205円 ( 28,826円 )	6日目
29,166円26,249円 ( 28,874円 )	7日目
32,760円29,484円 ( 32,432円 )	7日目
40,642円 ( 44,706円 )	6日目
44,511円 ( 48,962円 )	7日目
49,070円44,163円 ( 48,579円 )	7日目
49,391円 ( 54,330円 )	6日目
68,838円 ( 75,722円 )	6日目
74,923円67,430円 ( 74,173円 )	7日目
95,795円86,215円 ( 94,837円 )	30日目
105,472円94,924円 ( 104,416円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・LFWLB：スタンダードタイプ油穴付ロングタイプT型ボス位置フランジアルミケースリニアベアリング。
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたロングタイプです。
・縦軸方式やモーメント荷重が作用する際には最適です。
・MLFWLB：防錆タイプ。
・ULFWLB：超寿命（ウルトラ）タイプ中にウルトラベアリングを組み込んでいます。
・UMLFWLB：超寿命（ウルトラ）防錆タイプ。
