フランジ付リニアブッシュハウジング LFWL形 ロング 角形フランジ アルミケース 油穴付
- 数量スライド割引
- 通常単価(税別)
- 19,132円～93,922円
- 税込単価
- 21,045円～103,314円
【特長】・LFWL：スタンダードタイプ 油穴付ロングタイプ角型フランジアルミケ...
詳細情報を確認する- タイプ
- 標準フランジ
- フランジ形状
- 角フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- アルミ
- 潤滑の種類
- なし
- フランジ形状
- 角形フランジ
- 防塵シール
- 両シール付
未確定：候補が21型番あります。
商品情報

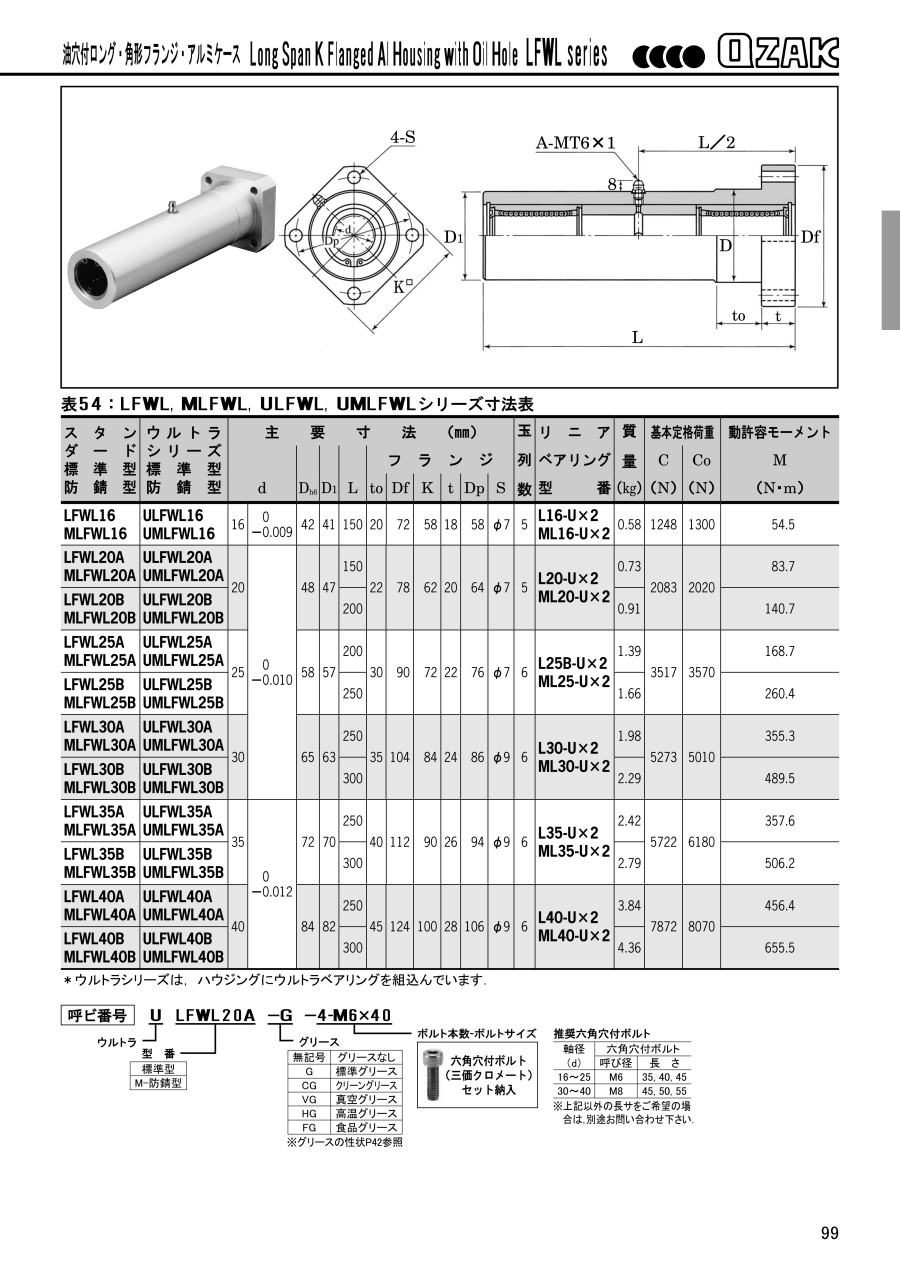

外形図
製品仕様
| 型番 | 玉列数 | リニアベアリング型番 | 質量 （kg） | 基本定格荷重 | 動許容モーメント M （N・m） | ||
|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | C （N） | Co （N） | ||||
| （上）標準型 （下）防錆型 | （上）標準型 （下）防錆型 | ||||||
| LFWL16 MLFWL16 | ULFWL16 UMLFWL16 | 5 | L16-U×2 ML16-U×2 | 0.58 | 1,248 | 1,300 | 54.5 |
| LFWL20A MLFWL20A | ULFWL20A UMLFWL20A | 5 | L20-U×2 ML20-U×2 | 0.73 | 2,083 | 2,020 | 83.7 |
| LFWL20B MLFWL20B | ULFWL20B UMLFWL20B | 0.91 | 140.7 | ||||
| - - | ULFWL25A - | 6 | L25B-U×2 ML25-U×2 | 1.39 | 3,517 | 3,570 | 168.7 |
| LFWL25B MLFWL25B | ULFWL25B UMLFWL25B | 1.66 | 260.4 | ||||
| LFWL30A MLFWL30A | ULFWL30A UMLFWL30A | 6 | L30-U×2 ML30-U×2 | 1.98 | 5,273 | 5,010 | 355.3 |
| LFWL30B - | ULFWL30B - | 2.29 | 489.5 | ||||
| LFWL35A MLFWL35A | ULFWL35A UMLFWL35A | 6 | L35-U×2 ML35-U×2 | 2.42 | 5,722 | 6,180 | 357.6 |
| LFWL35B MLFWL35B | ULFWL35B UMLFWL35B | 2.79 | 506.2 | ||||
| LFWL40A MLFWL40A | ULFWL40A UMLFWL40A | 6 | L40-U×2 ML40-U×2 | 3.84 | 7,872 | 8,070 | 456.4 |
| LFWL40B MLFWL40B | ULFWL40B UMLFWL40B | 4.36 | 655.5 | ||||
規格表
| 型番 | 主要寸法（mm） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | d | Dh6 | D1 | L | フランジ | ||||||
| （上）標準型 （下）防錆型 | （上）標準型 （下）防錆型 | to | Df | K | t | Dp | S | |||||
| LFWL16 MLFWL16 | ULFWL16 UMLFWL16 | 16 | -0.009～0 | 42 | 41 | 150 | 20 | 72 | 58 | 18 | 58 | φ7 |
| LFWL20A MLFWL20A | ULFWL20A UMLFWL20A | 20 | -0.010～0 | 48 | 47 | 150 | 22 | 78 | 62 | 20 | 64 | φ7 |
| LFWL20B MLFWL20B | ULFWL20B UMLFWL20B | 200 | ||||||||||
| - - | ULFWL25A - | 25 | 58 | 57 | 200 | 30 | 90 | 72 | 22 | 76 | φ7 | |
| LFWL25B MLFWL25B | ULFWL25B UMLFWL25B | 250 | ||||||||||
| LFWL30A MLFWL30A | ULFWL30A UMLFWL30A | 30 | 65 | 63 | 250 | 35 | 104 | 84 | 24 | 86 | φ9 | |
| LFWL30B - | ULFWL30B - | 300 | ||||||||||
| LFWL35A MLFWL35A | ULFWL35A UMLFWL35A | 35 | -0.012～0 | 72 | 70 | 250 | 40 | 112 | 90 | 26 | 94 | φ9 |
| LFWL35B MLFWL35B | ULFWL35B UMLFWL35B | 300 | ||||||||||
| LFWL40A MLFWL40A | ULFWL40A UMLFWL40A | 40 | 84 | 82 | 250 | 45 | 124 | 100 | 28 | 106 | φ9 | |
| LFWL40B MLFWL40B | ULFWL40B UMLFWL40B | 300 | ||||||||||
商品特長詳細
推奨六角穴付ボルト
| 軸径（d） | 六角穴付ボルト | |
|---|---|---|
| 呼び径 | 長さ | |
| 16～25 | M6 | 35、40、45 |
| 30～40 | M8 | 45、50、55 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,132円 ( 21,045円 ) | 7日目 |
22,770円 ( 25,047円 ) | 7日目 |
34,413円 ( 37,854円 ) | 7日目 |
33,081円 ( 36,389円 ) | 7日目 |
40,159円 ( 44,175円 ) | 7日目 |
44,467円 ( 48,914円 ) | 6日目 |
48,724円 ( 53,596円 ) | 7日目 |
59,036円 ( 64,940円 ) | 6日目 |
64,955円 ( 71,451円 ) | 7日目 |
23,515円 ( 25,867円 ) | 7日目 |
25,754円 ( 28,329円 ) | 7日目 |
28,864円 ( 31,750円 ) | 7日目 |
44,095円 ( 48,505円 ) | 6日目 |
43,420円 ( 47,762円 ) | 7日目 |
59,964円 ( 65,960円 ) | 6日目 |
66,683円 ( 73,351円 ) | 7日目 |
85,341円 ( 93,875円 ) | 6日目 |
93,922円 ( 103,314円 ) | 7日目 |
30,962円 ( 34,058円 ) | 16日目 |
43,966円 ( 48,363円 ) | 16日目 |
58,525円 ( 64,378円 ) | 16日目 |
詳細情報
基本情報
【特長】
・LFWL：スタンダードタイプ 油穴付ロングタイプ角型フランジアルミケース リニアベアリング
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたロングタイプです。
・縦軸方式やモーメント荷重が作用する際には最適です。
・MLFWL：防錆タイプ
・ULFWL：超寿命（ウルトラ）タイプ 中にウルトラベアリングを組み込んでいます。
・UMLFWL：超寿命（ウルトラ）防錆タイプ
