フランジ付リニアブッシュハウジング LFWB形 ダブル ボス位置 T形フランジ アルミケース 油穴付
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 18,683円～65,108円特別価格
- 税込単価
- 20,551円～71,619円特別価格
【特長】・LFWB：スタンダードタイプ 油穴付ダブルタイプT型ボス位置フランジ...
詳細情報を確認する- タイプ
- インローフランジ
- フランジ形状
- 二面フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- アルミ
- 潤滑の種類
- なし
- フランジ形状
- Ｔ形フランジ
- 防塵シール
- 両シール付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

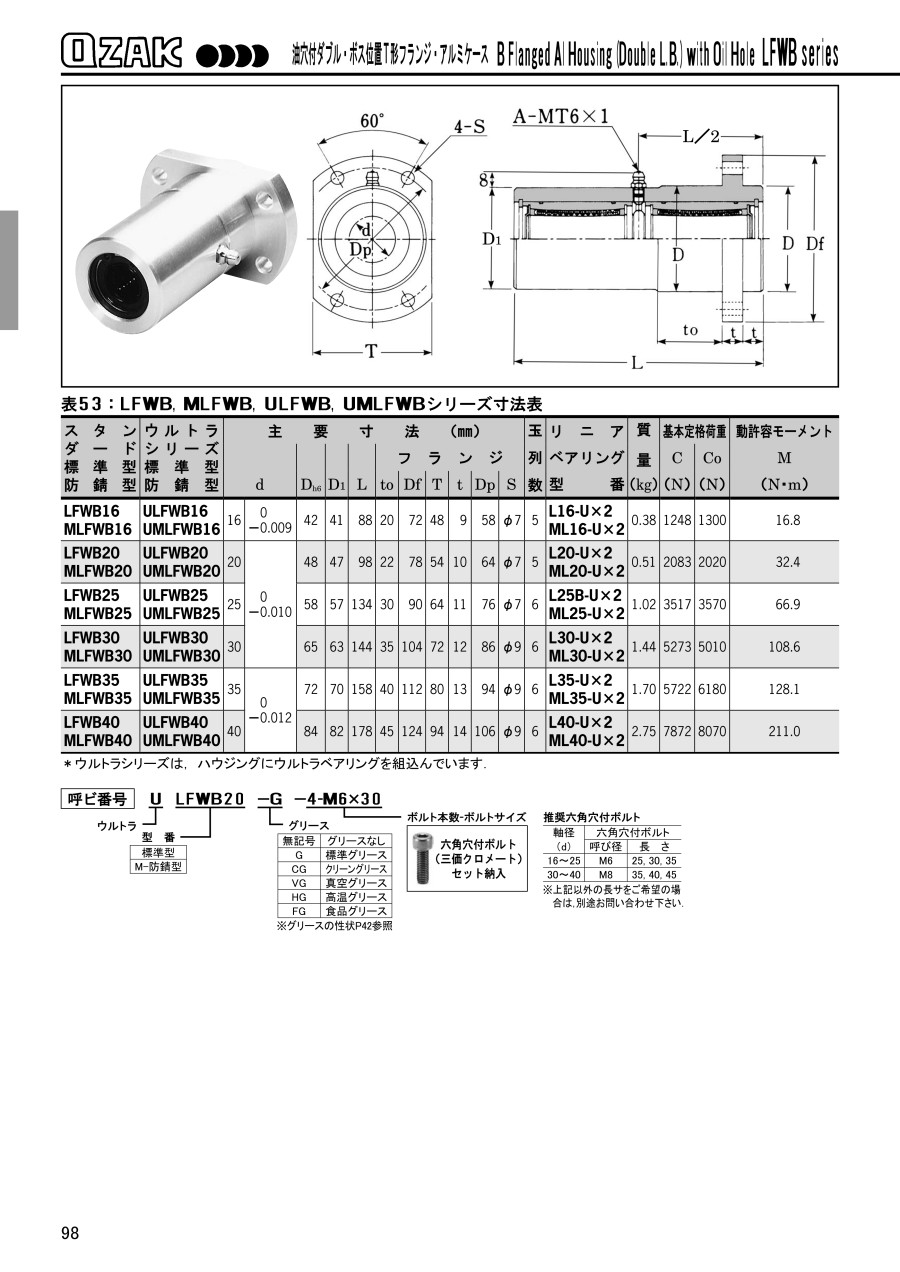

外形図
規格表
| スタン ダード 標準型 防錆型 | ウルトラ シリーズ 標準型 防錆型 | 主要寸法（mm） | 玉 列 数 | リニア ベアリング 型番 | 質 量 （kg） | 基本定格荷重 | 動許容モーメント M （N・m） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | Dh6 | D1 | L | フランジ | C （N） | Co （N） | ||||||||||||
| to | Df | T | t | Dp | S | |||||||||||||
| LFWB16 MLFWB16 | ULFWB16 UMLFWB16 | 16 | 0 -0.009 | 42 | 41 | 88 | 20 | 72 | 48 | 9 | 58 | φ7 | 5 | L16-U×2 ML16-U×2 | 0.38 | 1248 | 1300 | 16.8 |
| LFWB20 MLFWB20 | ULFWB20 UMLFWB20 | 20 | 0 -0.010 | 48 | 47 | 98 | 22 | 78 | 54 | 10 | 64 | φ7 | 5 | L20-U×2 ML20-U×2 | 0.51 | 2083 | 2020 | 32.4 |
| LFWB25 MLFWB25 | ULFWB25 UMLFWB25 | 25 | 58 | 57 | 134 | 30 | 90 | 64 | 11 | 76 | φ7 | 6 | L25B-U×2 ML25-U×2 | 1.02 | 3517 | 3570 | 66.9 | |
| LFWB30 MLFWB30 | ULFWB30 UMLFWB30 | 30 | 65 | 63 | 144 | 35 | 104 | 72 | 12 | 86 | φ9 | 6 | L30-U×2 ML30-U×2 | 1.44 | 5273 | 5010 | 108.6 | |
| LFWB35 MLFWB35 | ULFWB35 UMLFWB35 | 35 | 0 -0.012 | 72 | 70 | 158 | 40 | 112 | 80 | 13 | 94 | φ9 | 6 | L35-U×2 ML35-U×2 | 1.7 | 5722 | 6180 | 128.1 |
| LFWB40 MLFWB40 | ULFWB40 UMLFWB40 | 40 | 84 | 82 | 178 | 45 | 124 | 94 | 14 | 106 | φ9 | 6 | L40-U×2 ML40-U×2 | 2.75 | 7872 | 8070 | 211 | |
＊ウルトラシリーズは、ハウジングにウルトラベアリングを組込んでいる
選定サポート情報
注文例
型番
・LFWB□：標準型
・MLFWB□：防錆型
・ULFWB□：ウルトラシリーズ 標準型
・UMLFWB□：ウルトラシリーズ 防錆型
選定サポート情報
推奨六角穴付ボルト
| 軸径 （d） | 六角穴付ボルト | |
|---|---|---|
| 呼び径 | 長さ | |
| 16～25 | M6 | 25、30、35 |
| 30～40 | M8 | 35、40、45 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,789円 ( 22,868円 ) | 7日目 |
18,683円 ( 20,551円 ) | 7日目 |
24,287円 ( 26,716円 ) | 在庫品1日目当日出荷可能 |
33,143円 ( 36,457円 ) | 在庫品1日目当日出荷可能 |
32,312円 ( 35,543円 ) | 7日目 |
47,208円42,487円 ( 46,736円 ) | 6日目 |
21,703円19,532円 ( 21,485円 ) | 7日目 |
24,557円 ( 27,013円 ) | 7日目 |
32,926円 ( 36,219円 ) | 7日目 |
42,573円38,315円 ( 42,147円 ) | 6日目 |
50,317円 ( 55,349円 ) | 7日目 |
65,108円58,597円 ( 64,457円 ) | 7日目 |
詳細情報
基本情報
【特長】
・LFWB：スタンダードタイプ 油穴付ダブルタイプT型ボス位置フランジアルミケース リニアベアリング
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたダブルタイプです
・縦軸方式やモーメント荷重が作用する際には最適です
・MLFWB：防錆タイプ
・ULFWB：超寿命（ウルトラ）タイプ 中にウルトラベアリングを組み込んでいます
・UMLFWB：超寿命（ウルトラ）防錆タイプ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
