フランジ付リニアブッシュハウジング LFWK-OH形 ダブル 角形フランジ アルミケース 油穴付
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 27,340円24,606円
- 税込単価
- 30,074円27,067円
【特長】・LFWK－OH：スタンダードタイプ 油穴付ダブルタイプ角型フランジア...
詳細情報を確認する- タイプ
- 標準フランジ
- フランジ形状
- 角フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- アルミ
- 潤滑の種類
- なし
- フランジ形状
- 角形フランジ
- 防塵シール
- 両シール付
LFWK35-OHの仕様・寸法情報
タイプ
標準フランジ
フランジ形状
角フランジ
直動/回転運動
リニアブッシュ(直動のみ)
内接円径 dr(φ)
35
基本定格荷重 動定格(N)
5722
全長 L(mm)
158
外筒材質
アルミ
外筒表面処理
[表面処理なし] なし
潤滑の種類
なし
外径 D(φ)
72
フランジ形状
角形フランジ
仕様
スタンダード
商品情報

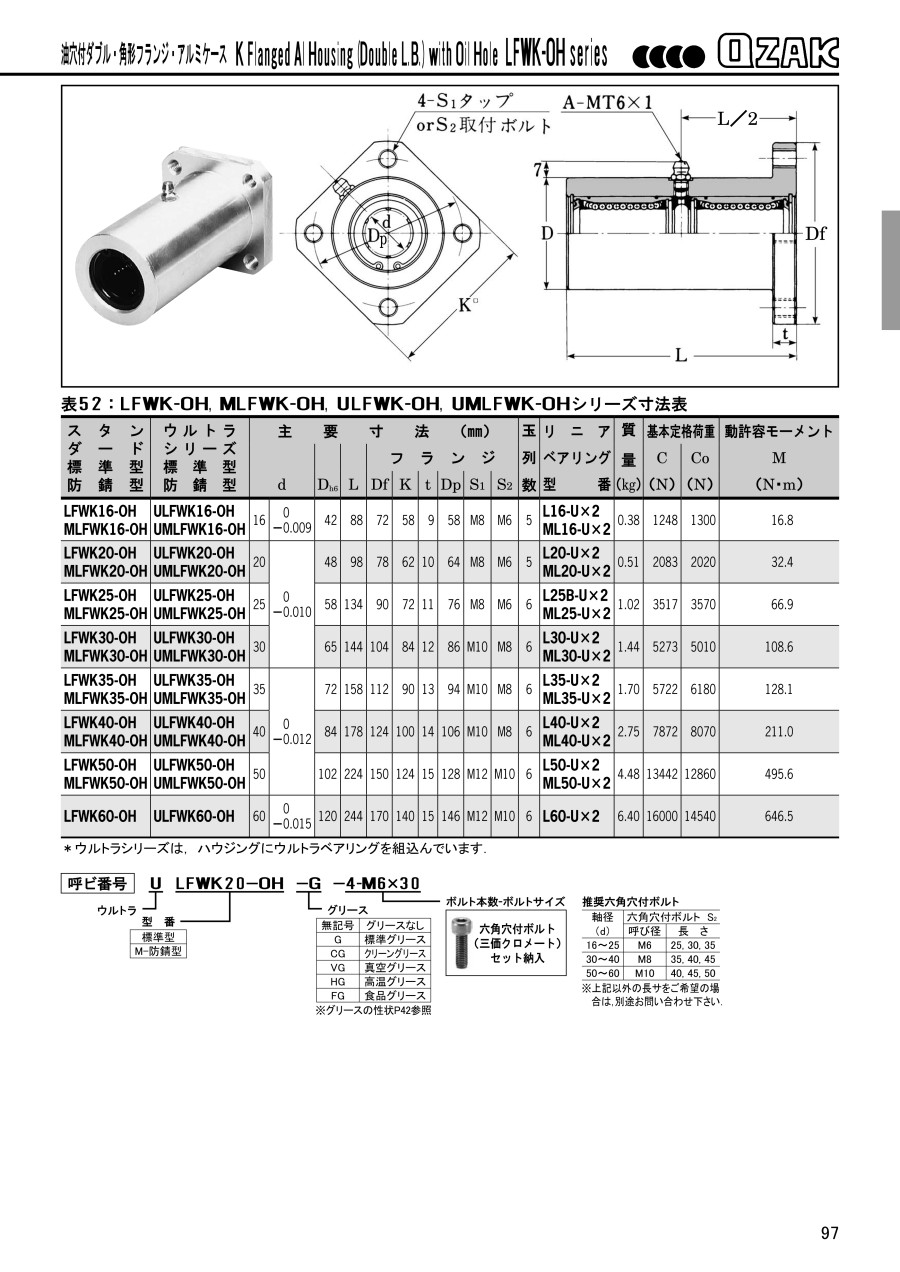

外形図
製品仕様
| 型番 | 主要寸法（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| スタンダード 標準型 防錆型 | ウルトラシリーズ 標準型 防錆型 | d | Dh6 | L | フランジ | ||||||
| Df | K | t | Dp | S1 | S2 | ||||||
| LFWK16-OH MLFWK16-OH | ULFWK16-OH UMLFWK16-OH | 16 | -0.009 ～0 | 42 | 88 | 72 | 58 | 9 | 58 | M8 | M6 |
| LFWK20-OH MLFWK20-OH | ULFWK20-OH UMLFWK20-OH | 20 | -0.010 ～0 | 48 | 98 | 78 | 62 | 10 | 64 | M8 | M6 |
| LFWK25-OH MLFWK25-OH | ULFWK25-OH UMLFWK25-OH | 25 | 58 | 134 | 90 | 72 | 11 | 76 | M8 | M6 | |
| LFWK30-OH MLFWK30-OH | ULFWK30-OH UMLFWK30-OH | 30 | 65 | 144 | 104 | 84 | 12 | 86 | M10 | M8 | |
| LFWK35-OH MLFWK35-OH | ULFWK35-OH UMLFWK35-OH | 35 | -0.012 ～0 | 72 | 158 | 112 | 90 | 13 | 94 | M10 | M8 |
| LFWK40-OH MLFWK40-OH | ULFWK40-OH UMLFWK40-OH | 40 | 84 | 178 | 124 | 100 | 14 | 106 | M10 | M8 | |
| LFWK50-OH MLFWK50-OH | - | 50 | 102 | 224 | 150 | 124 | 15 | 128 | M12 | M10 | |
| LFWK60-OH | ULFWK60-OH | 60 | -0.015 ～0 | 120 | 244 | 170 | 140 | 15 | 146 | M12 | M10 |
| 型番 | 玉列数 | リニアベアリング型番 | 質量 （kg） | 基本定格荷重 | 動許容モーメント M （N・m） | ||
|---|---|---|---|---|---|---|---|
| スタンダード 標準型 防錆型 | ウルトラシリーズ 標準型 防錆型 | C （N） | Co （N） | ||||
| LFWK16-OH MLFWK16-OH | ULFWK16-OH UMLFWK16-OH | 5 | L16-U×2 ML16-U×2 | 0.38 | 1,248 | 1,300 | 16.8 |
| LFWK20-OH MLFWK20-OH | ULFWK20-OH UMLFWK20-OH | 5 | L20-U×2 ML20-U×2 | 0.51 | 2,083 | 2,020 | 32.4 |
| LFWK25-OH MLFWK25-OH | ULFWK25-OH UMLFWK25-OH | 6 | L25-U×2 ML25-U×2 | 1.02 | 3,517 | 3,570 | 66.9 |
| LFWK30-OH MLFWK30-OH | ULFWK30-OH UMLFWK30-OH | 6 | L30-U×2 ML30-U×2 | 1.44 | 5,273 | 5,010 | 108.6 |
| LFWK35-OH MLFWK35-OH | ULFWK35-OH UMLFWK35-OH | 6 | L35-U×2 ML35-U×2 | 1.07 | 5,722 | 6,180 | 128.1 |
| LFWK40-OH MLFWK40-OH | ULFWK40-OH UMLFWK40-OH | 6 | L40-U×2 ML40-U×2 | 2.75 | 7,872 | 8,070 | 211.0 |
| LFWK50-OH MLFWK50-OH | - | 6 | L50-U×2 ML50-U×2 | 4.48 | 13,442 | 12,860 | 495.6 |
| LFWK60-OH | ULFWK60-OH | 6 | L60-U×2 | 6.40 | 16,000 | 14,540 | 646.5 |
※ウルトラシリーズは、ハウジングにウルトラベアリングを組込んでいます。
詳細情報
基本情報
【特長】
・LFWK－OH：スタンダードタイプ 油穴付ダブルタイプ角型フランジアルミケース リニアベアリング
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたダブルタイプです。
・縦軸方式やモーメント荷重が作用する際には最適です。
・MLFWK－OH：防錆タイプ
・ULFWK－OH：超寿命（ウルトラ）タイプ 中にウルトラベアリングを組み込んでいます。
・UMLFWK-OH：超寿命（ウルトラ）防錆タイプ
