フランジ付リニアブッシュハウジング LFWK形 ダブル 角形フランジ アルミケース
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 12,652円～20,058円特別価格
- 税込単価
- 13,917円～22,064円特別価格
【特長】・LFW：スタンダードタイプ ダブルタイプ角型フランジアルミケース リ...
詳細情報を確認する- タイプ
- 標準フランジ
- フランジ形状
- 角フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- アルミ
- 潤滑の種類
- なし
- フランジ形状
- 角形フランジ
- 防塵シール
- 両シール付
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- フェルトシールを両端に取付けられる構造になっております。（ダブルシール型）
ダブルシール密閉方式

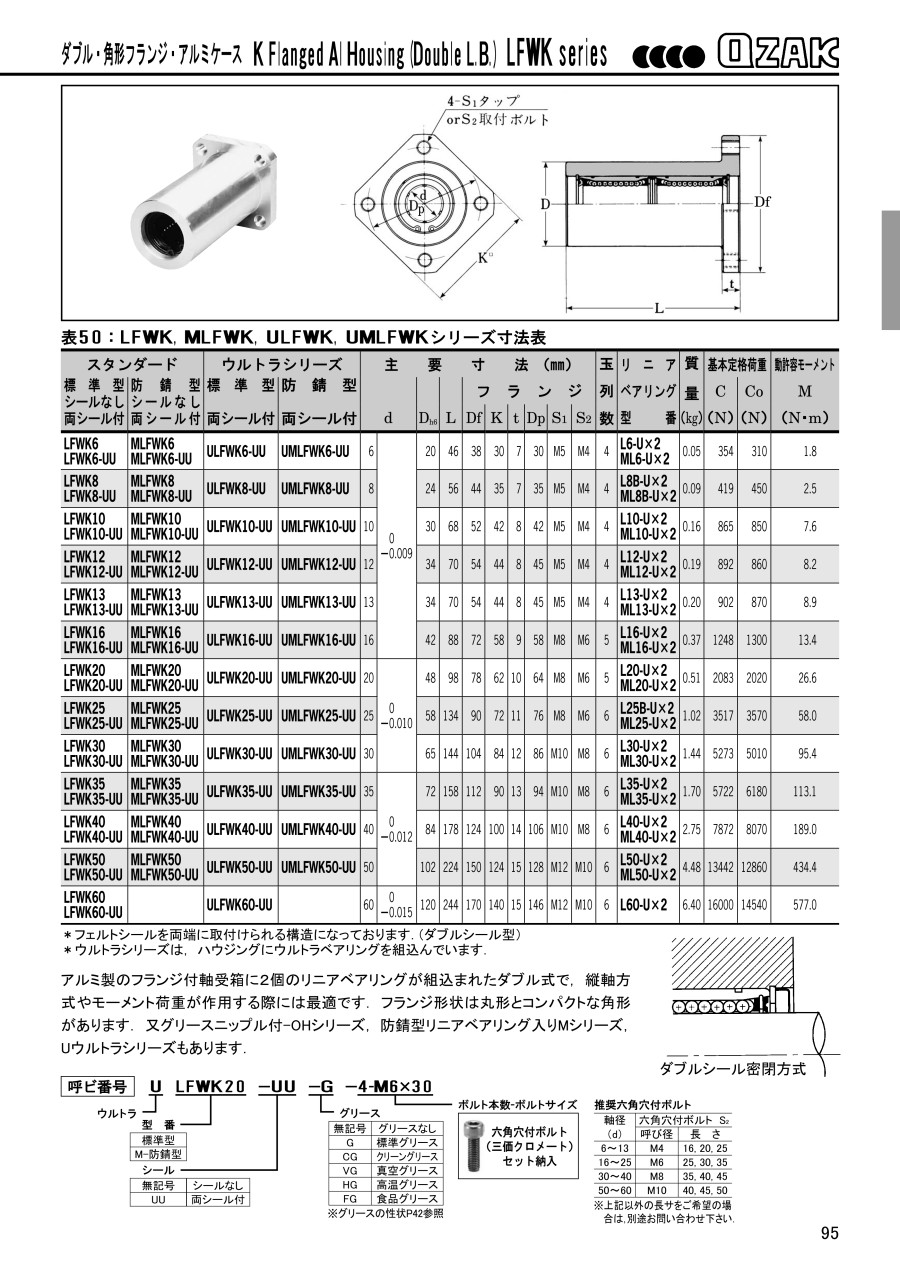

規格表
| 型番 | 主要寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | d | Dh6 | L | フランジ | ||||||||
| 標準型両シール付 | 防錆型両シール付 | 標準型両シール付 | 防錆型両シール付 | Df | K | t | Dp | S1 | S2 | ||||
| LFWK6-UU | MLFWK6-UU | ULFWK6-UU | UMLFWK6-UU | 6 | -0.009 ～0 | 20 | 46 | 38 | 30 | 7 | 30 | M5 | M4 |
| LFWK8-UU | MLFWK8-UU | ULFWK8-UU | UMLFWK8-UU | 8 | 24 | 56 | 44 | 35 | 7 | 35 | M5 | M4 | |
| LFWK10-UU | MLFWK10-UU | ULFWK10-UU | UMLFWK10-UU | 10 | 30 | 68 | 52 | 42 | 8 | 42 | M5 | M4 | |
| LFWK12-UU | MLFWK12-UU | ULFWK12-UU | UMLFWK12-UU | 12 | 34 | 70 | 54 | 44 | 8 | 45 | M5 | M4 | |
| LFWK13-UU | MLFWK13-UU | ULFWK13-UU | UMLFWK13-UU | 13 | 34 | 70 | 54 | 44 | 8 | 45 | M5 | M4 | |
| LFWK16-UU | MLFWK16-UU | ULFWK16-UU | UMLFWK16-UU | 16 | 42 | 88 | 72 | 58 | 9 | 58 | M8 | M6 | |
| LFWK20-UU | MLFWK20-UU | ULFWK20-UU | UMLFWK20-UU | 20 | -0.010 ～0 | 48 | 98 | 78 | 62 | 10 | 64 | M8 | M6 |
| LFWK25-UU | MLFWK25-UU | ULFWK25-UU | UMLFWK25-UU | 25 | 58 | 134 | 90 | 72 | 11 | 76 | M8 | M6 | |
| LFWK30-UU | MLFWK30-UU | ULFWK30-UU | UMLFWK30-UU | 30 | 65 | 144 | 104 | 84 | 12 | 86 | M10 | M8 | |
| LFWK35-UU | MLFWK35-UU | ULFWK35-UU | UMLFWK35-UU | 35 | -0.012 ～0 | 72 | 158 | 112 | 90 | 13 | 94 | M10 | M8 |
| LFWK40-UU | MLFWK40-UU | ULFWK40-UU | UMLFWK40-UU | 40 | 84 | 178 | 124 | 100 | 14 | 106 | M10 | M8 | |
| LFWK50-UU | MLFWK50-UU | - | - | 50 | 102 | 224 | 150 | 124 | 15 | 128 | M12 | M10 | |
| LFWK60-UU | - | ULFWK60-UU | - | 60 | -0.015 ～0 | 120 | 244 | 170 | 140 | 15 | 146 | M12 | M10 |
| 型番 | 玉列数 | リニアベアリング型番 | 質量（kg） | 基本定格荷重 | 動許容モーメント M （N・m） | ||||
|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | C （N） | Co （N） | ||||||
| 標準型両シール付 | 防錆型両シール付 | 標準型両シール付 | 防錆型両シール付 | ||||||
| LFWK6-UU | MLFWK6-UU | ULFWK6-UU | UMLFWK6-UU | 4 | L6-U×2 ML6-U×2 | 0.05 | 354 | 310 | 1.8 |
| LFWK8-UU | MLFWK8-UU | ULFWK8-UU | UMLFWK8-UU | 4 | L8B-U×2 ML8B-U×2 | 0.09 | 419 | 450 | 2.5 |
| LFWK10-UU | MLFWK10-UU | ULFWK10-UU | UMLFWK10-UU | 4 | L10-U×2 ML10-U×2 | 0.16 | 865 | 850 | 7.6 |
| LFWK12-UU | MLFWK12-UU | ULFWK12-UU | UMLFWK12-UU | 4 | L12-U×2 ML12-U×2 | 0.19 | 892 | 860 | 8.2 |
| LFWK13-UU | MLFWK13-UU | ULFWK13-UU | UMLFWK13-UU | 4 | L13-U×2 ML13-U×2 | 0.20 | 902 | 870 | 8.9 |
| LFWK16-UU | MLFWK16-UU | ULFWK16-UU | UMLFWK16-UU | 5 | L16-U×2 ML16-U×2 | 0.37 | 1,248 | 1,300 | 13.4 |
| LFWK20-UU | MLFWK20-UU | ULFWK20-UU | UMLFWK20-UU | 5 | L20-U×2 ML20-U×2 | 0.51 | 2,083 | 2,020 | 26.6 |
| LFWK25-UU | MLFWK25-UU | ULFWK25-UU | UMLFWK25-UU | 6 | L25B-U×2 ML25-U×2 | 1.02 | 3,517 | 3,570 | 58.0 |
| LFWK30-UU | MLFWK30-UU | ULFWK30-UU | UMLFWK30-UU | 6 | L30-U×2 ML30-U×2 | 1.44 | 5273 | 5,010 | 95.4 |
| LFWK35-UU | MLFWK35-UU | ULFWK35-UU | UMLFWK35-UU | 6 | L35-U×2 ML35-U×2 | 1.70 | 5,722 | 6,180 | 113.1 |
| LFWK40-UU | MLFWK40-UU | ULFWK40-UU | UMLFWK40-UU | 6 | L40-U×2 ML40-U×2 | 2.75 | 7,872 | 8,070 | 189.0 |
| LFWK50-UU | MLFWK50-UU | - | - | 6 | L50-U×2 ML50-U×2 | 4.48 | 13,442 | 12,860 | 434.4 |
| LFWK60-UU | - | ULFWK60-UU | - | 6 | L60-U×2 | 6.40 | 16,000 | 14,540 | 577.0 |
商品特長詳細
【推奨六角穴付ボルト】
| 軸径（d） | 六角穴付ボルト S2 | |
|---|---|---|
| 呼び径 | 長さ | |
| 6～13 | M4 | 16、20、25 |
| 16～25 | M6 | 25、30、35 |
| 30～40 | M8 | 35、40、45 |
| 50～60 | M10 | 40、45、50 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,569円14,012円 ( 15,413円 ) | 6日目 |
20,058円18,052円 ( 19,857円 ) | 11日目 |
12,652円11,639円 ( 12,803円 ) | 7日目 |
詳細情報
基本情報
【特長】
・LFW：スタンダードタイプ ダブルタイプ角型フランジアルミケース リニアベアリング
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたダブルタイプです。
・縦軸方式やモーメント荷重が作用する際には最適です。
・MLFWK：防錆タイプ
・ULFWK：超寿命（ウルトラ）タイプ 中にウルトラベアリングを組み込んでいます。
・UMLFWK：超寿命（ウルトラ）防錆タイプ
