フランジ付リニアブッシュハウジング LFW形 ダブル 丸形フランジ アルミケース
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 13,950円～79,731円特別価格
- 税込単価
- 15,345円～87,704円特別価格
【特長】・LFW：スタンダードタイプ ダブルタイプ丸型フランジアルミケース リ...
詳細情報を確認する- タイプ
- 標準フランジ
- フランジ形状
- 丸フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- アルミ
- 潤滑の種類
- なし
- フランジ形状
- 丸形フランジ
- 防塵シール
- 両シール付
未確定：候補が10型番あります。
商品情報

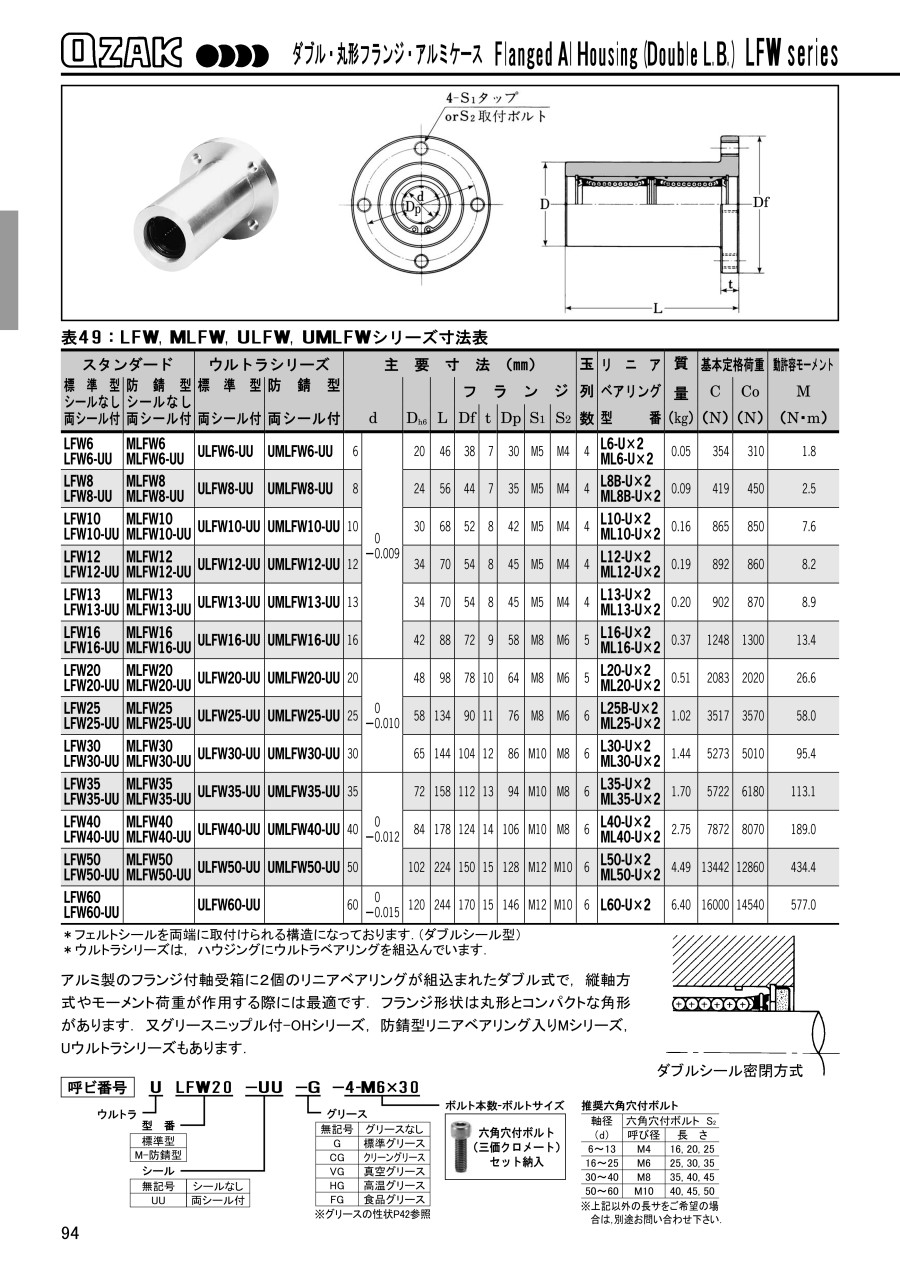

外形図
製品仕様
- フェルトシールを両端に取付けられる構造になっております。（ダブルシール型）
ダブルシール密閉方式
規格表
| 型番 | 主要寸法（mm） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | d | Dh6 | L | フランジ | |||||||
| 標準型 両シール付 | 防錆型 両シール付 | 標準型 両シール付 | 防錆型 両シール付 | Df | t | Dp | S1 | S2 | ||||
| LFW6-UU | MLFW6-UU | ULFW6-UU | UMLFW6-UU | 6 | -0.009～0 | 20 | 46 | 38 | 7 | 30 | M5 | M4 |
| LFW8-UU | MLFW8-UU | ULFW8-UU | UMLFW8-UU | 8 | 24 | 56 | 44 | 7 | 35 | M5 | M4 | |
| LFW10-UU | MLFW10-UU | ULFW10-UU | UMLFW10-UU | 10 | 30 | 68 | 52 | 8 | 42 | M5 | M4 | |
| LFW12-UU | MLFW12-UU | ULFW12-UU | UMLFW12-UU | 12 | 34 | 70 | 54 | 8 | 45 | M5 | M4 | |
| LFW16-UU | MLFW16-UU | ULFW16-UU | UMLFW16-UU | 16 | 42 | 88 | 72 | 9 | 58 | M8 | M6 | |
| LFW20-UU | MLFW20-UU | ULFW20-UU | UMLFW20-UU | 20 | -0.010～0 | 48 | 98 | 78 | 10 | 64 | M8 | M6 |
| LFW25-UU | MLFW25-UU | ULFW25-UU | UMLFW25-UU | 25 | 58 | 134 | 90 | 11 | 76 | M8 | M6 | |
| LFW30-UU | MLFW30-UU | ULFW30-UU | UMLFW30-UU | 30 | 65 | 144 | 104 | 12 | 86 | M10 | M8 | |
| LFW35-UU | MLFW35-UU | ULFW35-UU | UMLFW35-UU | 35 | -0.012～0 | 72 | 158 | 112 | 13 | 94 | M10 | M8 |
| LFW40-UU | MLFW40-UU | ULFW40-UU | UMLFW40-UU | 40 | 84 | 178 | 124 | 14 | 106 | M10 | M8 | |
| LFW50-UU | MLFW50-UU | - | UMLFW50-UU | 50 | 102 | 224 | 150 | 15 | 128 | M12 | M10 | |
| LFW60-UU | - | ULFW60-UU | - | 60 | -0.015 ～0 | 120 | 244 | 170 | 15 | 146 | M12 | M10 |
| 型番 | 玉列数 | リニアベアリング型番 | 質量（kg） | 基本定格荷重 | 動許容モーメントM （N・m） | ||||
|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | C （N） | Co （N） | ||||||
| 標準型 両シール付 | 防錆型 両シール付 | 標準型 両シール付 | 防錆型 両シール付 | ||||||
| LFW6-UU | MLFW6-UU | ULFW6-UU | UMLFW6-UU | 4 | L6-U×2 ML6-U×2 | 0.05 | 354 | 310 | 1.8 |
| LFW8-UU | MLFW8-UU | ULFW8-UU | UMLFW8-UU | 4 | L8B-U×2 ML8B-U×2 | 0.09 | 419 | 450 | 2.5 |
| LFW10-UU | MLFW10-UU | ULFW10-UU | UMLFW10-UU | 4 | L10-U×2 ML10-U×2 | 0.16 | 865 | 850 | 7.6 |
| LFW12-UU | MLFW12-UU | ULFW12-UU | UMLFW12-UU | 4 | L12-U×2 ML12-U×2 | 0.19 | 892 | 860 | 8.2 |
| LFW16-UU | MLFW16-UU | ULFW16-UU | UMLFW16-UU | 5 | L16-U×2 ML16-U×2 | 0.37 | 1,248 | 1,300 | 13.4 |
| LFW20-UU | MLFW20-UU | ULFW20-UU | UMLFW20-UU | 5 | L20-U×2 ML20-U×2 | 0.51 | 2,083 | 2,020 | 26.6 |
| LFW25-UU | MLFW25-UU | ULFW25-UU | UMLFW25-UU | 6 | L25B-U×2 ML25-U×2 | 1.02 | 3,517 | 3,570 | 58.0 |
| LFW30-UU | MLFW30-UU | ULFW30-UU | UMLFW30-UU | 6 | L30-U×2 ML30-U×2 | 1.44 | 5,273 | 5,010 | 95.4 |
| LFW35-UU | MLFW35-UU | ULFW35-UU | UMLFW35-UU | 6 | L35-U×2 ML35-U×2 | 1.70 | 5,722 | 6,180 | 113.1 |
| LFW40-UU | MLFW40-UU | ULFW40-UU | UMLFW40-UU | 6 | L40-U×2 ML40-U×2 | 2.75 | 7,872 | 8,070 | 189.0 |
| LFW50-UU | MLFW50-UU | - | UMLFW50-UU | 6 | L50-U×2 ML50-U×2 | 4.49 | 13,442 | 12,860 | 434.4 |
| LFW60-UU | - | ULFW60-UU | - | 6 | L60-U×2 | 6.40 | 16,000 | 14,540 | 577.0 |
商品特長詳細
【推奨六角穴付ボルト】
| 軸径（d） | 六角穴付ボルト S2 | |
|---|---|---|
| 呼び径 | 長さ | |
| 6～12 | M4 | 16、20、25 |
| 16～25 | M6 | 25、30、35 |
| 30～40 | M8 | 35、40、45 |
| 50～60 | M10 | 40、45、50 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,950円 ( 15,345円 ) | 11日目 |
16,732円15,058円 ( 16,564円 ) | 11日目 |
19,012円17,110円 ( 18,821円 ) | 11日目 |
20,242円18,622円 ( 20,484円 ) | 12日目 |
33,562円30,205円 ( 33,226円 ) | 11日目 |
40,560円 ( 44,616円 ) | 6日目 |
25,093円22,583円 ( 24,841円 ) | 11日目 |
38,572円34,714円 ( 38,185円 ) | 11日目 |
49,303円44,372円 ( 48,809円 ) | 11日目 |
79,731円71,757円 ( 78,933円 ) | 11日目 |
詳細情報
基本情報
【特長】
・LFW：スタンダードタイプ ダブルタイプ丸型フランジアルミケース リニアベアリング
・アルミ製のフランジ付ハウジングに2個のリニアベアリング組み込まれたダブルタイプです。
・縦軸方式やモーメント荷重が作用する際には最適です。
・MLFW：防錆タイプ
・ULFW：超寿命（ウルトラ）タイプ 中にウルトラベアリングを組み込んでいます。
・UMLFW：超寿命（ウルトラ）防錆タイプ
