フランジ付リニアブッシュ ロング LFLKC形 センター位置 角形フランジ 油穴付
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 9,063円～67,733円特別価格
- 税込単価
- 9,969円～74,506円特別価格
【特長】・LFLKC：スタンダードタイプ リニアベアリング・MLFLKC：防錆...
詳細情報を確認する- タイプ
- センターフランジ
- フランジ形状
- 角フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- 鉄
- 潤滑の種類
- なし
- フランジ形状
- 角形フランジ
- 防塵シール
- 両シール付
未確定：候補が9型番あります。
商品情報

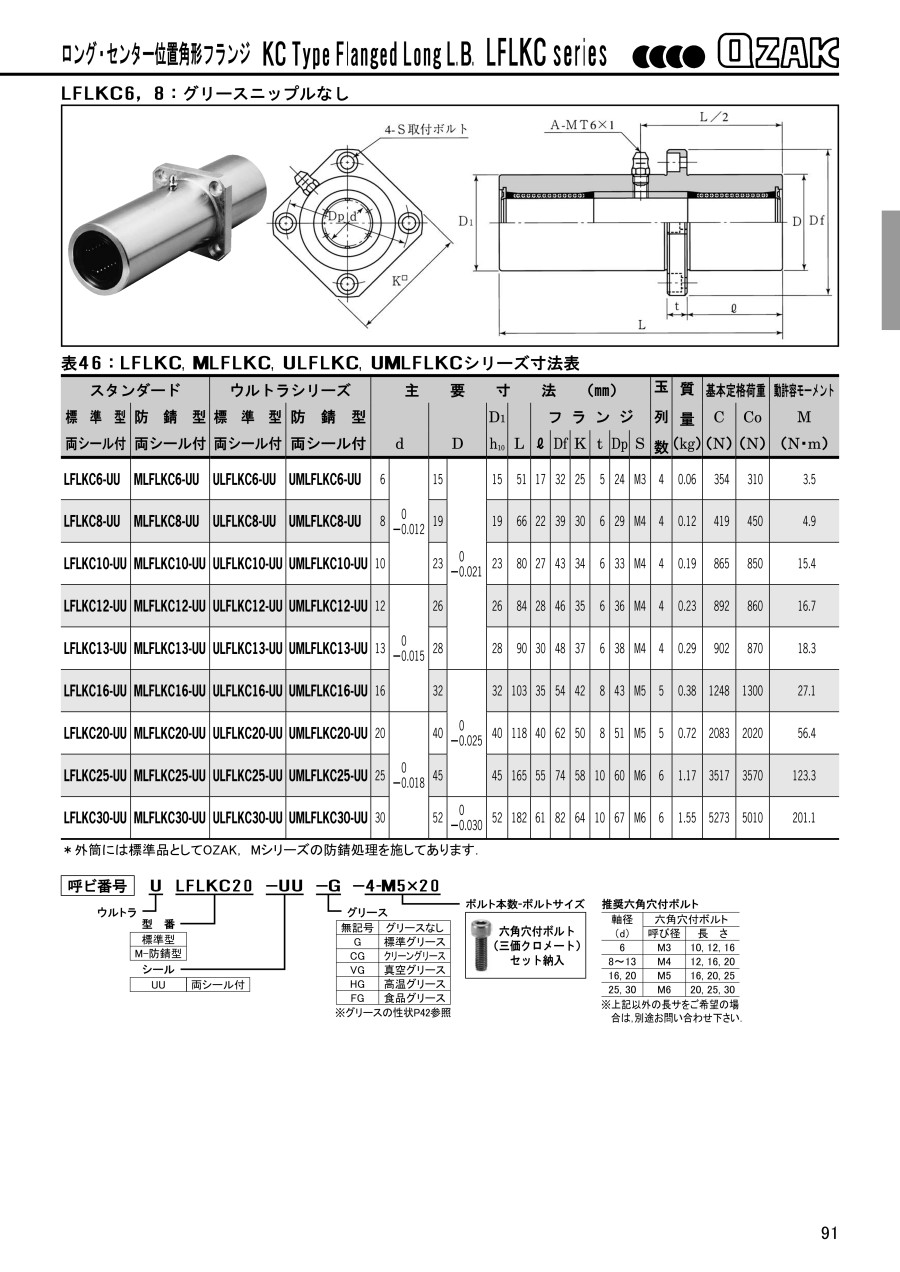

外形図
製品仕様
- LFLKC6：グリースニップルなし
- 外筒には標準品としてOZAK,Mシリーズの防錆処理を施してあります。
規格表
| 型番 | 主要寸法（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | d | D | D1 h10 | L | フランジ | |||||||||
| 標準型両シール付 | 防錆型両シール付 | 標準型両シール付 | 防錆型両シール付 | l | Df | K | t | Dp | S | ||||||
| LFLKC6-UU | MLFLKC6-UU | - | - | 6 | -0.012 ～0 | 15 | -0.021 ～0 | 15 | 51 | 17 | 32 | 25 | 5 | 24 | M3 |
| LFLKC10-UU | MLFLKC10-UU | ULFLKC10-UU | UMLFLKC10-UU | 10 | 23 | 23 | 80 | 27 | 43 | 34 | 6 | 33 | M4 | ||
| LFLKC12-UU | MLFLKC12-UU | ULFLKC12-UU | UMLFLKC12-UU | 12 | -0.015 ～0 | 26 | 26 | 84 | 28 | 46 | 35 | 6 | 36 | M4 | |
| LFLKC16-UU | MLFLKC16-UU | ULFLKC16-UU | UMLFLKC16-UU | 16 | 32 | -0.025 ～0 | 32 | 103 | 35 | 54 | 42 | 8 | 43 | M5 | |
| LFLKC20-UU | MLFLKC20-UU | ULFLKC20-UU | UMLFLKC20-UU | 20 | -0.018 ～0 | 40 | 40 | 118 | 40 | 62 | 50 | 8 | 51 | M5 | |
| LFLKC25-UU | MLFLKC25-UU | ULFLKC25-UU | UMLFLKC25-UU | 25 | 45 | 45 | 165 | 55 | 74 | 58 | 10 | 60 | M6 | ||
| LFLKC30-UU | MLFLKC30-UU | ULFLKC30-UU | UMLFLKC30-UU | 30 | 52 | -0.030 ～0 | 52 | 182 | 61 | 82 | 64 | 10 | 67 | M6 | |
| 型番 | 玉列数 | 質量（kg） | 基本定格荷重 | 動許容モーメント M （N・m） | ||||
|---|---|---|---|---|---|---|---|---|
| スタンダード | ウルトラシリーズ | C（N） | Co（N） | |||||
| 標準型両シール付 | 防錆型両シール付 | 標準型両シール付 | 防錆型両シール付 | |||||
| LFLKC6-UU | MLFLKC6-UU | - | - | 4 | 0.06 | 354 | 310 | 3.5 |
| LFLKC10-UU | MLFLKC10-UU | ULFLKC10-UU | UMLFLKC10-UU | 4 | 0.19 | 865 | 850 | 15.4 |
| LFLKC12-UU | MLFLKC12-UU | ULFLKC12-UU | UMLFLKC12-UU | 4 | 0.23 | 892 | 860 | 16.7 |
| LFLKC16-UU | MLFLKC16-UU | ULFLKC16-UU | UMLFLKC16-UU | 5 | 0.38 | 1,248 | 1,300 | 27.1 |
| LFLKC20-UU | MLFLKC20-UU | ULFLKC20-UU | UMLFLKC20-UU | 5 | 0.72 | 2,083 | 2,020 | 56.4 |
| LFLKC25-UU | MLFLKC25-UU | ULFLKC25-UU | UMLFLKC25-UU | 6 | 1.17 | 3,517 | 3,570 | 123.3 |
| LFLKC30-UU | MLFLKC30-UU | ULFLKC30-UU | UMLFLKC30-UU | 6 | 1.55 | 5,273 | 5,010 | 201.1 |
商品特長詳細
【推奨六角穴付ボルト】
| 軸径（d） | 六角穴付ボルト | |
|---|---|---|
| 呼び径 | 長さ | |
| 6 | M3 | 10、12、16 |
| 10、12 | M4 | 12、16、20 |
| 16、20 | M5 | 16、20、25 |
| 25、30 | M6 | 20、25、30 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,063円 ( 9,969円 ) | 9日目 |
9,604円 ( 10,564円 ) | 6日目 |
11,919円 ( 13,111円 ) | 9日目 |
14,119円12,707円 ( 13,978円 ) | 9日目 |
22,394円 ( 24,633円 ) | 9日目 |
24,437円21,993円 ( 24,192円 ) | 6日目 |
26,625円 ( 29,288円 ) | 7日目 |
36,389円32,750円 ( 36,025円 ) | 9日目 |
67,733円60,959円 ( 67,055円 ) | 6日目 |
詳細情報
基本情報
【特長】
・LFLKC：スタンダードタイプ リニアベアリング
・MLFLKC：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります。
・ULFLKC：超寿命（Uウルトラ）タイプでモーメント荷重に強くスタンダードタイプの18．5倍の超寿命を実現。
・UMLFLKC：超寿命（Uウルトラ）防錆タイプ。
カタログ
商品担当おすすめ
フランジ付リニアブッシュ ロング LFLKC形 センター位置 角形フランジ 油穴付のレビュー
ブッシュとして
5
5.02018/12/03
こリニアブッシュのダブルサイズ（ロング）があり、イメージした構造にジャストフィットしました。ちらはなかなか安価で消耗品と...もっと読む
1人が参考にしています。
