フランジ付リニアブッシュ ロング LFL形 丸形フランジ 油穴付
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 5,368円～48,378円特別価格
- 税込単価
- 5,905円～53,216円特別価格
【特長】・LFL：スタンダードタイプ リニアベアリング・MLFL：防錆タイプで...
詳細情報を確認する- タイプ
- 標準フランジ
- フランジ形状
- 丸フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- 鉄
- 潤滑の種類
- なし
- フランジ形状
- 丸形フランジ
- 防塵シール
- 両シール付
商品情報

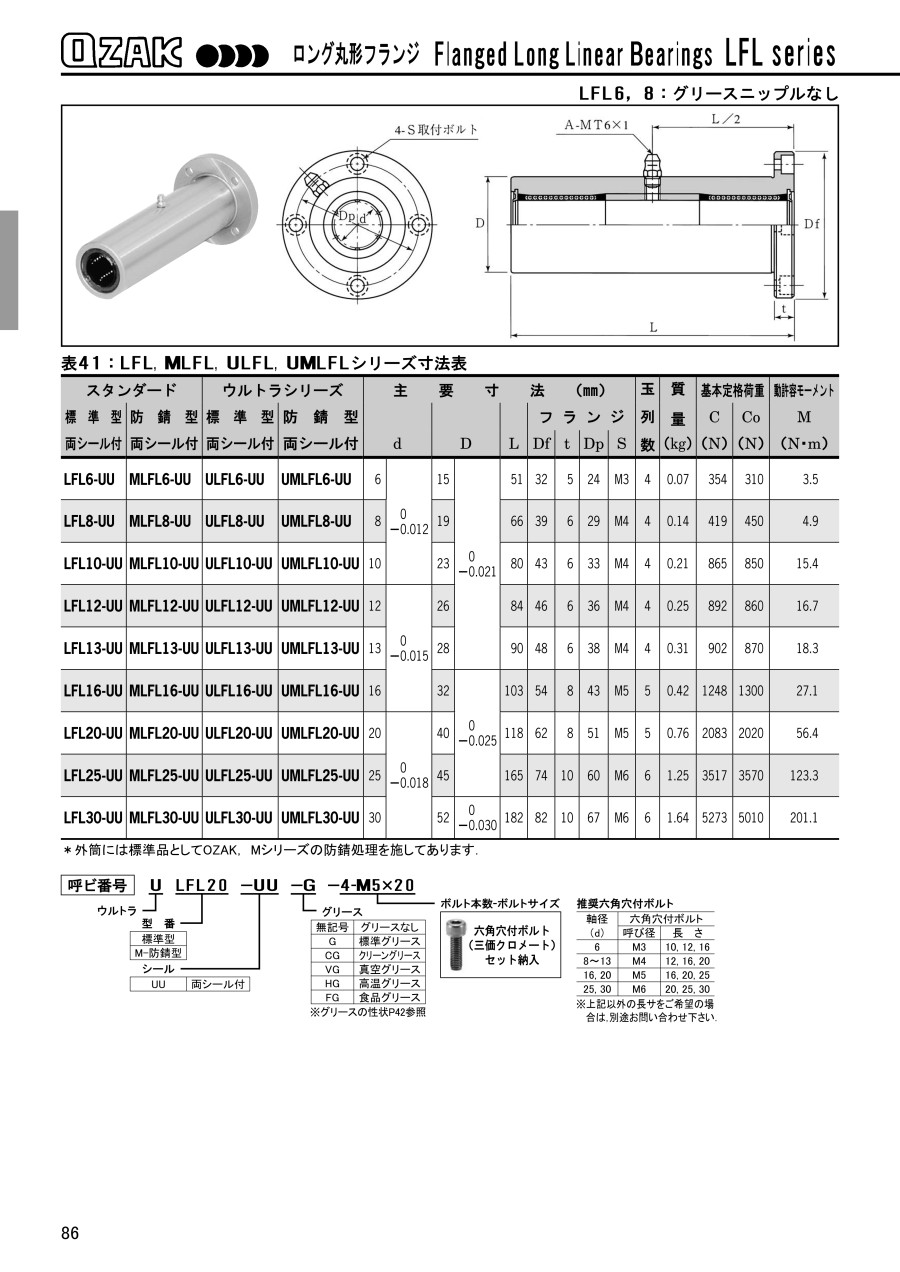

外形図
（1）4-S取付ボルト
規格表
| スタンダード | ウルトラシリーズ | 主要寸法（mm） | 玉 列 数 | 質 量 （kg） | 基本定格荷重 | 動許容モーメント M （N・m） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準型 両シール付 | 防錆型 両シール付 | 標準型 両シール付 | 防錆型 両シール付 | d | D | L | フランジ | C （N） | Co （N） | ||||||||
| Df | t | Dp | S | ||||||||||||||
| LFL6-UU | MLFL6-UU | ULFL6-UU | UMLFL6-UU | 6 | 0 -0.012 | 15 | 0 -0.021 | 51 | 32 | 5 | 24 | M3 | 4 | 0.07 | 354 | 310 | 3.5 |
| LFL8-UU | MLFL8-UU | ULFL8-UU | UMLFL8-UU | 8 | 19 | 66 | 39 | 6 | 29 | M4 | 4 | 0.14 | 419 | 450 | 4.9 | ||
| LFL10-UU | MLFL10-UU | ULFL10-UU | UMLFL10-UU | 10 | 23 | 80 | 43 | 6 | 33 | M4 | 4 | 0.21 | 865 | 850 | 15.4 | ||
| LFL12-UU | MLFL12-UU | ULFL12-UU | UMLFL12-UU | 12 | 0 -0.015 | 26 | 84 | 46 | 6 | 36 | M4 | 4 | 0.25 | 892 | 860 | 16.7 | |
| LFL13-UU | MLFL13-UU | ULFL13-UU | UMLFL13-UU | 13 | 28 | 90 | 48 | 6 | 38 | M4 | 4 | 0.31 | 902 | 870 | 18.3 | ||
| LFL16-UU | MLFL16-UU | ULFL16-UU | UMLFL16-UU | 16 | 32 | 0 -0.025 | 103 | 54 | 8 | 43 | M5 | 5 | 0.42 | 1,248 | 1,300 | 27.1 | |
| LFL20-UU | MLFL20-UU | ULFL20-UU | UMLFL20-UU | 20 | 0 -0.018 | 40 | 118 | 62 | 8 | 51 | M5 | 5 | 0.76 | 2,083 | 2,020 | 56.4 | |
| LFL25-UU | MLFL25-UU | ULFL25-UU | UMLFL25-UU | 25 | 45 | 165 | 74 | 10 | 60 | M6 | 6 | 1.25 | 3,517 | 3,570 | 123.3 | ||
| LFL30-UU | MLFL30-UU | ULFL30-UU | UMLFL30-UU | 30 | 52 | 0 -0.030 | 182 | 82 | 10 | 67 | M6 | 6 | 1.64 | 5,273 | 5,010 | 201.1 | |
＊外筒には防錆処理を施してある
選定サポート情報
注文例
- LFL□-UU：標準型 両シール付
- MLFL□-UU：防錆型 両シール付
- ULFL□-UU：ウルトラシリーズ 標準型 両シール付
- UMLFL□-UU：ウルトラシリーズ 防錆型 両シール付
選定サポート情報
推奨六角穴付ボルト
| 軸径 （d） | 六角穴付ボルト | |
|---|---|---|
| 呼び径 | 長さ | |
| 6 | M3 | 10、12、16 |
| 8～13 | M4 | 12、16、20 |
| 16、20 | M5 | 16、20、25 |
| 25、30 | M6 | 20、25、30 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,368円 ( 5,905円 ) | 7日目 |
5,380円 ( 5,918円 ) | 7日目 |
6,699円 ( 7,369円 ) | 7日目 |
7,067円 ( 7,774円 ) | 18日目 |
8,666円 ( 9,533円 ) | 7日目 |
10,174円 ( 11,191円 ) | 7日目 |
20,889円18,800円 ( 20,680円 ) | 7日目 |
13,187円11,868円 ( 13,055円 ) | 7日目 |
13,312円11,980円 ( 13,178円 ) | 7日目 |
16,726円15,053円 ( 16,558円 ) | 7日目 |
17,555円15,799円 ( 17,379円 ) | 19日目 |
22,091円19,881円 ( 21,869円 ) | 7日目 |
28,542円25,687円 ( 28,256円 ) | 7日目 |
35,248円31,723円 ( 34,895円 ) | 7日目 |
48,378円43,540円 ( 47,894円 ) | 7日目 |
21,678円19,510円 ( 21,461円 ) | 16日目 |
詳細情報
基本情報
【特長】
・LFL：スタンダードタイプ リニアベアリング
・MLFL：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります。
・ULFL：超寿命（Uウルトラ）タイプでモーメント荷重に強くスタンダードタイプの18．5倍の超寿命を実現。
・UMLFL：超寿命（Uウルトラ）防錆タイプ。
