オザック精工

フランジ付リニアブッシュ LFDTB形ダブルボス位置 T形フランジ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 4,464円～70,022円特別価格

税込単価: 4,910円～77,024円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：6 日目～

【特長】・LFDTB：スタンダードタイプリニアベアリング・MLFDTB：防錆...

タイプ
インローフランジ
フランジ形状
二面フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
鉄
潤滑の種類
なし
フランジ形状
Ｔ形フランジ
防塵シール
両シール付

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

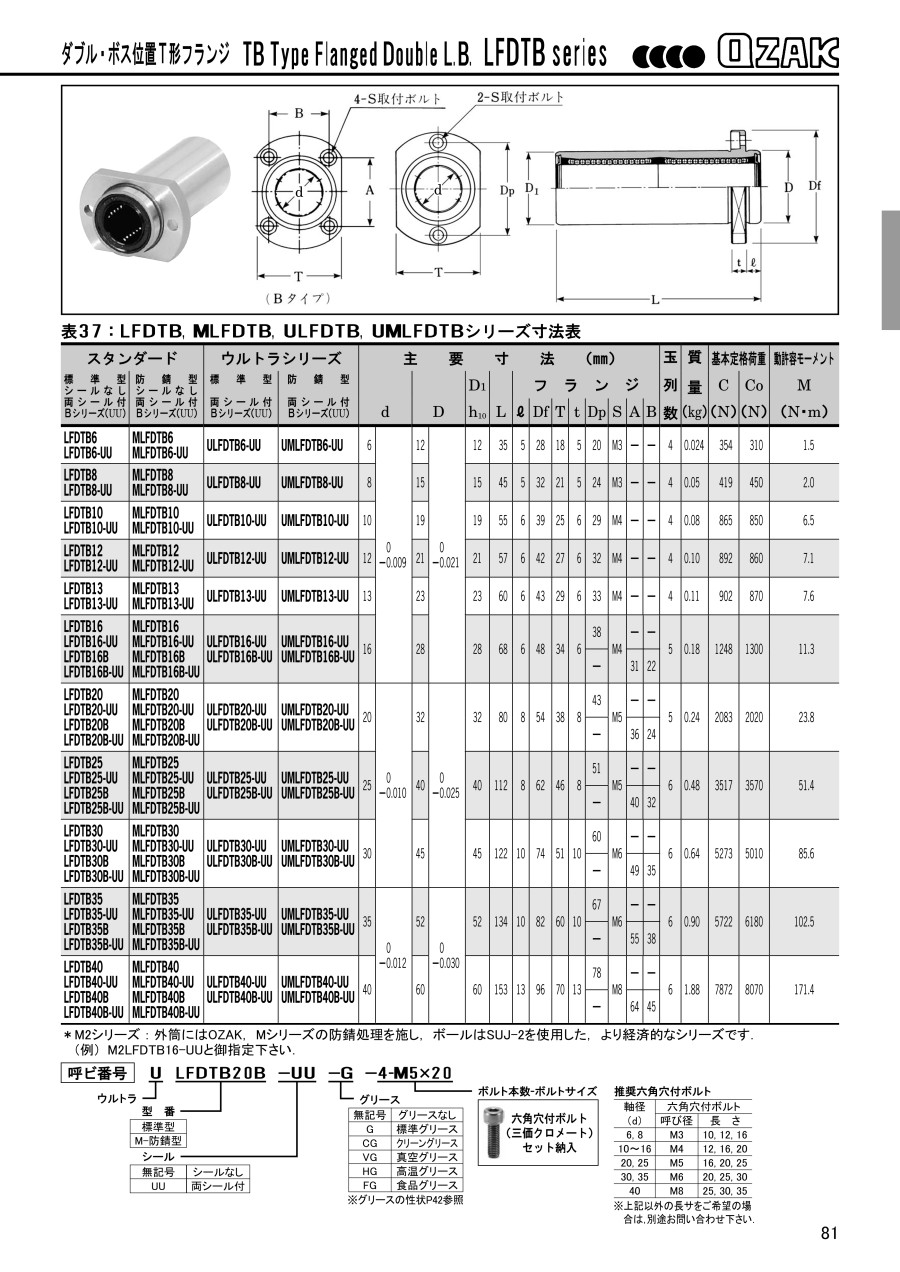

型番				主要寸法（mm）
スタンダード		ウルトラシリーズ		d		D		D₁ h₁₀	L	フランジ
標準型両シール付Bシリーズ（UU）	防錆型両シール付Bシリーズ（UU）	標準型両シール付Bシリーズ（UU）	防錆型両シール付Bシリーズ（UU）	d		D		D₁ h₁₀	L	l	Df	T	t
LFDTB6-UU	MLFDTB6-UU	ULFDTB6-UU	UMLFDTB6-UU	6	-0.009 ～0	12	-0.021 ～0	12	35	5	28	18	5
LFDTB8-UU	MLFDTB8-UU	ULFDTB8-UU	UMLFDTB8-UU	8		15		15	45	5	32	21	5
LFDTB10-UU	MLFDTB10-UU	ULFDTB10-UU	UMLFDTB10-UU	10		19		19	55	6	39	25	6
LFDTB12-UU	MLFDTB12-UU	ULFDTB12-UU	UMLFDTB12-UU	12		21		21	57	6	42	27	6
LFDTB13-UU	MLFDTB13-UU	ULFDTB13-UU	UMLFDTB13-UU	13		23		23	60	6	43	29	6
LFDTB16-UU	MLFDTB16-UU	ULFDTB16-UU	UMLFDTB16-UU	16		28		28	68	6	48	34	6
LFDTB16B-UU	MLFDTB16B-UU	ULFDTB16B-UU	UMLFDTB16B-UU	16		28		28	68	6	48	34	6
LFDTB20-UU	MLFDTB20-UU	ULFDTB20-UU	UMLFDTB20-UU	20	-0.010 ～0	32	-0.025 ～0	32	80	8	54	38	8
LFDTB20B-UU	MLFDTB20B-UU	ULFDTB20B-UU	UMLFDTB20B-UU	20		32		32	80	8	54	38	8
LFDTB25-UU	MLFDTB25-UU	ULFDTB25-UU	UMLFDTB25-UU	25		40		40	112	8	62	46	8
LFDTB25B-UU	MLFDTB25B-UU	ULFDTB25B-UU	UMLFDTB25B-UU	25		40		40	112	8	62	46	8
LFDTB30-UU	MLFDTB30-UU	ULFDTB30-UU	UMLFDTB30-UU	30		45		45	122	10	74	51	10
LFDTB30B-UU	MLFDTB30B-UU	ULFDTB30B-UU	UMLFDTB30B-UU	30		45		45	122	10	74	51	10
LFDTB35-UU	MLFDTB35-UU	ULFDTB35-UU	UMLFDTB35-UU	35	-0.012 ～0	52	-0.030 ～0	52	134	10	82	60	10
LFDTB35B-UU	MLFDTB35B-UU	ULFDTB35B-UU	UMLFDTB35B-UU	35		52		52	134	10	82	60	10
LFDTB40-UU	MLFDTB40-UU	ULFDTB40-UU	UMLFDTB40-UU	40		60		60	153	13	96	70	13
LFDTB40B-UU	MLFDTB40B-UU	ULFDTB40B-UU	UMLFDTB40B-UU	40		60		60	153	13	96	70	13

型番				主要寸法（mm）				玉列数	質量（kg）	基本定格荷重		動許容モーメント M （N・m）
スタンダード		ウルトラシリーズ		フランジ						C（N）	Co（N）
標準型両シール付Bシリーズ（UU）	防錆型両シール付Bシリーズ（UU）	標準型両シール付Bシリーズ（UU）	防錆型両シール付Bシリーズ（UU）	Dp	S	A	B			C（N）	Co（N）
LFDTB6-UU	MLFDTB6-UU	ULFDTB6-UU	UMLFDTB6-UU	20	M3	-	-	4	0.024	354	310	1.5
LFDTB8-UU	MLFDTB8-UU	ULFDTB8-UU	UMLFDTB8-UU	24	M3	-	-	4	0.05	419	450	2.0
LFDTB10-UU	MLFDTB10-UU	ULFDTB10-UU	UMLFDTB10-UU	29	M4	-	-	4	0.08	865	850	6.5
LFDTB12-UU	MLFDTB12-UU	ULFDTB12-UU	UMLFDTB12-UU	32	M4	-	-	4	0.10	892	860	7.1
LFDTB13-UU	MLFDTB13-UU	ULFDTB13-UU	UMLFDTB13-UU	33	M4	-	-	4	0.11	902	870	7.6
LFDTB16-UU	MLFDTB16-UU	ULFDTB16-UU	UMLFDTB16-UU	38	M4	-	-	5	0.18	1,248	1,300	11.3
LFDTB16B-UU	MLFDTB16B-UU	ULFDTB16B-UU	UMLFDTB16B-UU	-	M4	31	22	5	0.18	1,248	1,300	11.3
LFDTB20-UU	MLFDTB20-UU	ULFDTB20-UU	UMLFDTB20-UU	43	M5	-	-	5	0.24	2,083	2,020	23.8
LFDTB20B-UU	MLFDTB20B-UU	ULFDTB20B-UU	UMLFDTB20B-UU	-	M5	36	24	5	0.24	2,083	2,020	23.8
LFDTB25-UU	MLFDTB25-UU	ULFDTB25-UU	UMLFDTB25-UU	51	M5	-	-	6	0.48	3,517	3,570	51.4
LFDTB25B-UU	MLFDTB25B-UU	ULFDTB25B-UU	UMLFDTB25B-UU	-	M5	40	32	6	0.48	3,517	3,570	51.4
LFDTB30-UU	MLFDTB30-UU	ULFDTB30-UU	UMLFDTB30-UU	60	M6	-	-	6	0.64	5,273	5,010	85.6
LFDTB30B-UU	MLFDTB30B-UU	ULFDTB30B-UU	UMLFDTB30B-UU	-	M6	49	35	6	0.64	5,273	5,010	85.6
LFDTB35-UU	MLFDTB35-UU	ULFDTB35-UU	UMLFDTB35-UU	67	M6	-	-	6	0.90	5,722	6,180	102.5
LFDTB35B-UU	MLFDTB35B-UU	ULFDTB35B-UU	UMLFDTB35B-UU	-	M6	55	38	6	0.90	5,722	6,180	102.5
LFDTB40-UU	MLFDTB40-UU	ULFDTB40-UU	UMLFDTB40-UU	78	M8	-	-	6	1.88	7,872	8,070	171.4
LFDTB40B-UU	MLFDTB40B-UU	ULFDTB40B-UU	UMLFDTB40B-UU	-	M8	64	45	6	1.88	7,872	8,070	171.4

商品特長詳細

【推奨六角穴付ボルト】

軸径（d）	六角穴付ボルト
軸径（d）	呼び径	長さ
6、8	M3	10、12、16
10～16	M4	12、16、20
20、25	M5	16、20、25
30、35	M6	20、25、30
40	M8	25、30、35

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

仕様

RoHS?

最小発注数量

6	354	35	[表面処理なし] なし	12	スタンダード	10	1個
8	419	45	[表面処理なし] なし	15	スタンダード	10	1個
10	865	55	[表面処理なし] なし	19	スタンダード	10	1個
12	892	57	[表面処理なし] なし	21	スタンダード	10	1個
13	902	60	[表面処理なし] なし	23	スタンダード	10	1個
16	1248	68	[表面処理なし] なし	28	スタンダード	10	1個
16	1248	68	[表面処理なし] なし	28	スタンダードB	10	1個
20	2083	80	[表面処理なし] なし	32	スタンダード	10	1個
20	2083	80	[表面処理なし] なし	32	スタンダードB	10	1個
25	3517	112	[表面処理なし] なし	40	スタンダード	10	1個
25	3517	112	[表面処理なし] なし	40	スタンダードB	10	1個
30	5273	122	[表面処理なし] なし	45	スタンダード	10	1個
30	5273	122	[表面処理なし] なし	45	スタンダードB	10	1個
35	5722	134	[表面処理なし] なし	52	スタンダード	10	1個
35	5722	134	[表面処理なし] なし	52	スタンダードB	10	1個
40	7872	153	[表面処理なし] なし	60	スタンダード	10	1個
40	7872	153	[表面処理なし] なし	60	スタンダードB	10	1個
6	354	35	[表面処理あり] 防錆処理	12	スタンダード	10	1個
8	419	45	[表面処理あり] 防錆処理	15	スタンダード	10	1個
10	865	55	[表面処理あり] 防錆処理	19	スタンダード	10	1個
12	892	57	[表面処理あり] 防錆処理	21	スタンダード	10	1個
13	902	60	[表面処理あり] 防錆処理	23	スタンダード	10	1個
16	1248	68	[表面処理あり] 防錆処理	28	スタンダード	10	1個
16	1248	68	[表面処理あり] 防錆処理	28	スタンダードB	10	1個
20	2083	80	[表面処理あり] 防錆処理	32	スタンダード	10	1個
20	2083	80	[表面処理あり] 防錆処理	32	スタンダードB	10	1個
25	3517	112	[表面処理あり] 防錆処理	40	スタンダード	10	1個
25	3517	112	[表面処理あり] 防錆処理	40	スタンダードB	10	1個
30	5273	122	[表面処理あり] 防錆処理	45	スタンダード	10	1個
30	5273	122	[表面処理あり] 防錆処理	45	スタンダードB	10	1個
35	5722	134	[表面処理あり] 防錆処理	52	スタンダード	10	1個
35	5722	134	[表面処理あり] 防錆処理	52	スタンダードB	10	1個
40	7872	153	[表面処理あり] 防錆処理	60	スタンダード	10	1個
40	7872	153	[表面処理あり] 防錆処理	60	スタンダードB	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,758円 ( 5,234円 )	7日目
4,719円 ( 5,191円 )	7日目
4,464円 ( 4,910円 )	7日目
5,572円 ( 6,129円 )	7日目
5,546円 ( 6,101円 )	7日目
6,120円 ( 6,732円 )	7日目
6,048円 ( 6,653円 )	7日目
8,282円 ( 9,110円 )	7日目
7,158円 ( 7,874円 )	7日目
10,058円 ( 11,064円 )	7日目
10,653円9,800円 ( 10,780円 )	7日目
15,550円13,995円 ( 15,395円 )	6日目
16,426円 ( 18,069円 )	7日目
20,152円18,136円 ( 19,950円 )	7日目
19,855円 ( 21,841円 )	7日目
27,962円25,165円 ( 27,682円 )	7日目
27,962円25,165円 ( 27,682円 )	7日目
12,523円11,270円 ( 12,397円 )	7日目
12,523円11,270円 ( 12,397円 )	7日目
12,597円11,337円 ( 12,471円 )	7日目
13,882円 ( 15,270円 )	7日目
16,514円14,862円 ( 16,348円 )	7日目
16,666円14,999円 ( 16,499円 )	7日目
15,413円 ( 16,954円 )	7日目
21,398円 ( 23,538円 )	7日目
21,559円19,403円 ( 21,343円 )	7日目
29,135円 ( 32,049円 )	7日目
29,355円26,419円 ( 29,061円 )	7日目
40,973円36,875円 ( 40,563円 )	6日目
40,973円36,875円 ( 40,563円 )	7日目
54,125円48,712円 ( 53,583円 )	7日目
54,125円48,712円 ( 53,583円 )	7日目
70,022円63,019円 ( 69,321円 )	7日目
70,022円63,019円 ( 69,321円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・LFDTB：スタンダードタイプリニアベアリング
・MLFDTB：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります。
・ULFDTB：超寿命（Uウルトラ）タイプでモーメント荷重に強くスタンダードタイプの18．5倍の超寿命を実現。
・UMLFDTB：超寿命（Uウルトラ）防錆タイプ。
【注意】掲載写真は取付穴4つのタイプです。サイズにより取付穴数が異なります（2つ・4つ）。詳細はカタログタブを押下し、メーカーカタログにてご確認ください

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
