オザック精工

フランジ付リニアブッシュダブル LFDKB形ボス位置角形フランジ

カタログ |

数量スライド割引

通常単価(税別): 4,632円～58,947円

税込単価: 5,095円～64,842円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オザック精工

通常出荷日：在庫品1日目

【特長】・LFDKB：スタンダードタイプリニアベアリング・MLFDKB：防錆...

タイプ
インローフランジ
フランジ形状
角フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
鉄
潤滑の種類
なし
フランジ形状
角形フランジ
防塵シール
両シール付

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

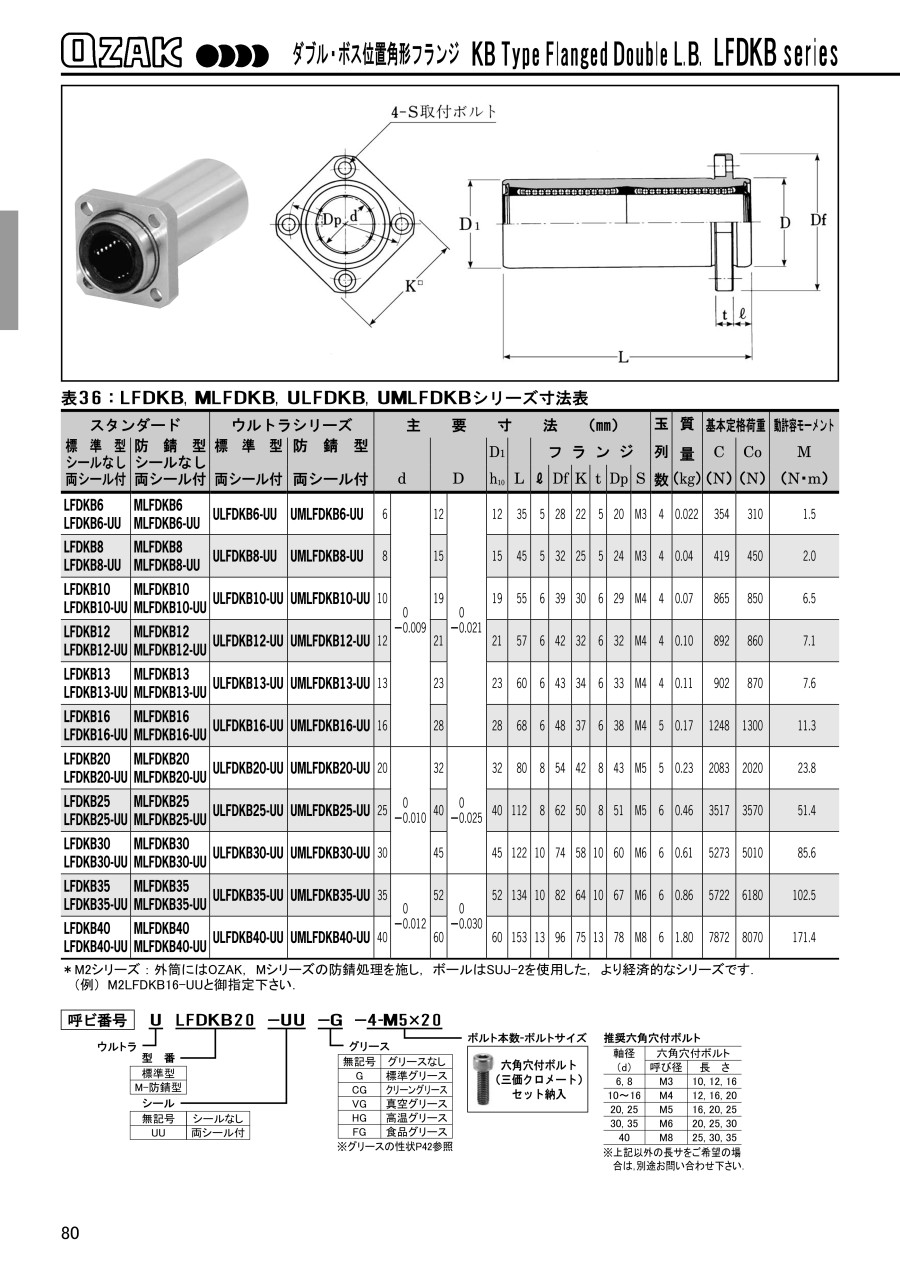

外形図

規格表

型番				主要寸法（mm）
スタンダード		ウルトラシリーズ		d		D		D₁ h₁₀	L	フランジ
標準型両シール付	防錆型両シール付	標準型両シール付	防錆型両シール付	d		D		D₁ h₁₀	L	l	Df	K	t	Dp	S
LFDKB6-UU	MLFDKB6-UU	ULFDKB6-UU	UMLFDKB6-UU	6	-0.009 ～0	12	-0.021 ～0	12	35	5	28	22	5	20	M3
LFDKB8-UU	MLFDKB8-UU	ULFDKB8-UU	UMLFDKB8-UU	8		15		15	45	5	32	25	5	24	M3
LFDKB10-UU	MLFDKB10-UU	ULFDKB10-UU	UMLFDKB10-UU	10		19		19	55	6	39	30	6	29	M4
LFDKB12-UU	MLFDKB12-UU	ULFDKB12-UU	UMLFDKB12-UU	12		21		21	57	6	42	32	6	32	M4
LFDKB13-UU	MLFDKB13-UU	ULFDKB13-UU	UMLFDKB13-UU	13		23		23	60	6	43	34	6	33	M4
LFDKB16-UU	MLFDKB16-UU	ULFDKB16-UU	UMLFDKB16-UU	16		28		28	68	6	48	37	6	38	M4
LFDKB20-UU	MLFDKB20-UU	ULFDKB20-UU	UMLFDKB20-UU	20	-0.010 ～0	32	-0.025 ～0	32	80	8	54	42	8	43	M5
LFDKB25-UU	MLFDKB25-UU	ULFDKB25-UU	UMLFDKB25-UU	25		40		40	112	8	62	50	8	51	M5
LFDKB30-UU	MLFDKB30-UU	ULFDKB30-UU	UMLFDKB30-UU	30		45		45	122	10	74	58	10	60	M6
LFDKB35-UU	MLFDKB35-UU	ULFDKB35-UU	UMLFDKB35-UU	35	-0.012 ～0	52	-0.030 ～0	52	134	10	82	64	10	67	M6
LFDKB40-UU	MLFDKB40-UU	ULFDKB40-UU	UMLFDKB40-UU	40	-0.012 ～0	60	-0.030 ～0	60	153	13	96	75	13	78	M8

型番				玉列数	質量（kg）	基本定格荷重		動許容モーメント M （N・m）
スタンダード		ウルトラシリーズ				C（N）	Co（N）
標準型両シール付	防錆型両シール付	標準型両シール付	防錆型両シール付			C（N）	Co（N）
LFDKB6-UU	MLFDKB6-UU	ULFDKB6-UU	UMLFDKB6-UU	4	0.022	354	310	1.5
LFDKB8-UU	MLFDKB8-UU	ULFDKB8-UU	UMLFDKB8-UU	4	0.04	419	450	2.0
LFDKB10-UU	MLFDKB10-UU	ULFDKB10-UU	UMLFDKB10-UU	4	0.07	865	850	6.5
LFDKB12-UU	MLFDKB12-UU	ULFDKB12-UU	UMLFDKB12-UU	4	0.10	892	860	7.1
LFDKB13-UU	MLFDKB13-UU	ULFDKB13-UU	UMLFDKB13-UU	4	0.11	902	870	7.6
LFDKB16-UU	MLFDKB16-UU	ULFDKB16-UU	UMLFDKB16-UU	5	0.17	1,248	1,300	11.3
LFDKB20-UU	MLFDKB20-UU	ULFDKB20-UU	UMLFDKB20-UU	5	0.23	2,083	2,020	23.8
LFDKB25-UU	MLFDKB25-UU	ULFDKB25-UU	UMLFDKB25-UU	6	0.46	3,517	3,570	51.4
LFDKB30-UU	MLFDKB30-UU	ULFDKB30-UU	UMLFDKB30-UU	6	0.61	5,273	5,010	85.6
LFDKB35-UU	MLFDKB35-UU	ULFDKB35-UU	UMLFDKB35-UU	6	0.86	5,722	6,180	102.5
LFDKB40-UU	MLFDKB40-UU	ULFDKB40-UU	UMLFDKB40-UU	6	1.80	7,872	8,070	171.4

商品特長詳細

【推奨六角穴付ボルト】

軸径（d）	六角穴付ボルト
軸径（d）	呼び径	長さ
6、8	M3	10、12、16
10～16	M4	12、16、20
20、25	M5	16、20、25
30、35	M6	20、25、30
40	M8	25、30、35

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

仕様

RoHS?

最小発注数量

6	354	35	[表面処理なし] なし	12	スタンダード	10	1個
8	419	45	[表面処理なし] なし	15	スタンダード	10	1個
10	865	55	[表面処理なし] なし	19	スタンダード	10	1個
13	902	60	[表面処理なし] なし	23	スタンダード	10	1個
16	1248	68	[表面処理なし] なし	28	スタンダード	10	1個
20	2083	80	[表面処理なし] なし	32	スタンダード	10	1個
25	3517	112	[表面処理なし] なし	40	スタンダード	10	1個
30	5273	122	[表面処理なし] なし	45	スタンダード	10	1個
35	5722	134	[表面処理なし] なし	52	スタンダード	10	1個
40	7872	153	[表面処理なし] なし	60	スタンダード	10	1個
6	354	35	[表面処理あり] 防錆処理	12	スタンダード	10	1個
8	419	45	[表面処理あり] 防錆処理	15	スタンダード	10	1個
10	865	55	[表面処理あり] 防錆処理	19	スタンダード	10	1個
13	902	60	[表面処理あり] 防錆処理	23	スタンダード	10	1個
20	2083	80	[表面処理あり] 防錆処理	32	スタンダード	10	1個
25	3517	112	[表面処理あり] 防錆処理	40	スタンダード	10	1個
30	5273	122	[表面処理あり] 防錆処理	45	スタンダード	10	1個
35	5722	134	[表面処理あり] 防錆処理	52	スタンダード	10	1個
40	7872	153	[表面処理あり] 防錆処理	60	スタンダード	10	1個
30	5273	122	[表面処理なし] なし	45	ウルトラシリーズ（長寿命）	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,673円 ( 5,140円 )	7日目
4,632円 ( 5,095円 )	7日目
4,730円 ( 5,203円 )	7日目
5,564円 ( 6,120円 )	7日目
6,806円 ( 7,487円 )	7日目
7,522円 ( 8,274円 )	7日目
11,991円 ( 13,190円 )	7日目
17,678円 ( 19,446円 )	6日目
18,137円 ( 19,951円 )	19日目
25,166円 ( 27,683円 )	7日目
11,271円 ( 12,398円 )	7日目
11,271円 ( 12,398円 )	7日目
12,503円 ( 13,753円 )	7日目
16,909円 ( 18,600円 )	7日目
19,403円 ( 21,343円 )	7日目
26,420円 ( 29,062円 )	7日目
40,973円 ( 45,070円 )	6日目
48,713円 ( 53,584円 )	19日目
58,947円 ( 64,842円 )	7日目
34,558円 ( 38,014円 )	15日目

詳細情報

基本情報

基本情報

【特長】
・LFDKB：スタンダードタイプリニアベアリング
・MLFDKB：防錆タイプでステンレスより防錆効果が高くコストダウンにもなります。
・ULFDKB：超寿命（Uウルトラ）タイプでモーメント荷重に強くスタンダードタイプの18．5倍の超寿命を実現。
・UMLFDKB：超寿命（Uウルトラ）防錆タイプ。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
