アルミ構造材 SF共通パーツ DINレール素材 （カット品）
![アルミ構造材 SF共通パーツ DINレール素材 （カット品） CAO-DRK4/L[50-2000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005421535/221005421535_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
SFシリーズ対応。共通パーツ DINレール素材。画像は代表商品画像です。詳細は...
詳細情報を確認する- 種類
- レール
- 材質
- A6N01SS-T5
- 表面処理
- アルマイト
- 幅 (mm)
- 35
- 高さ (mm)
- 7.4
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CAO-DRK4/L[50-2000/0.1]の仕様・寸法情報
種類
レール
材質
A6N01SS-T5
表面処理
アルマイト
幅(mm)
35
高さ(mm)
7.4
長さ(mm)
50 ～ 2000
商品情報
外形図
製品仕様
| 材質 | 断面2次モーメント | 断面係数 | 単位質量 | 環境 |
|---|---|---|---|---|
| A6N01SS-T5 アルマイト表面処理 | Ix=0.08×104mm4 Iy=0.95×104mm4 | Zx=0.21×103mm3 Zy=0.54×103mm3 | 0.25kg/m | RoHS対応品 |
詳細情報
基本情報
SFシリーズ対応。共通パーツ DINレール素材。
画像は代表商品画像です。詳細はカタログPDFをご覧ください。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

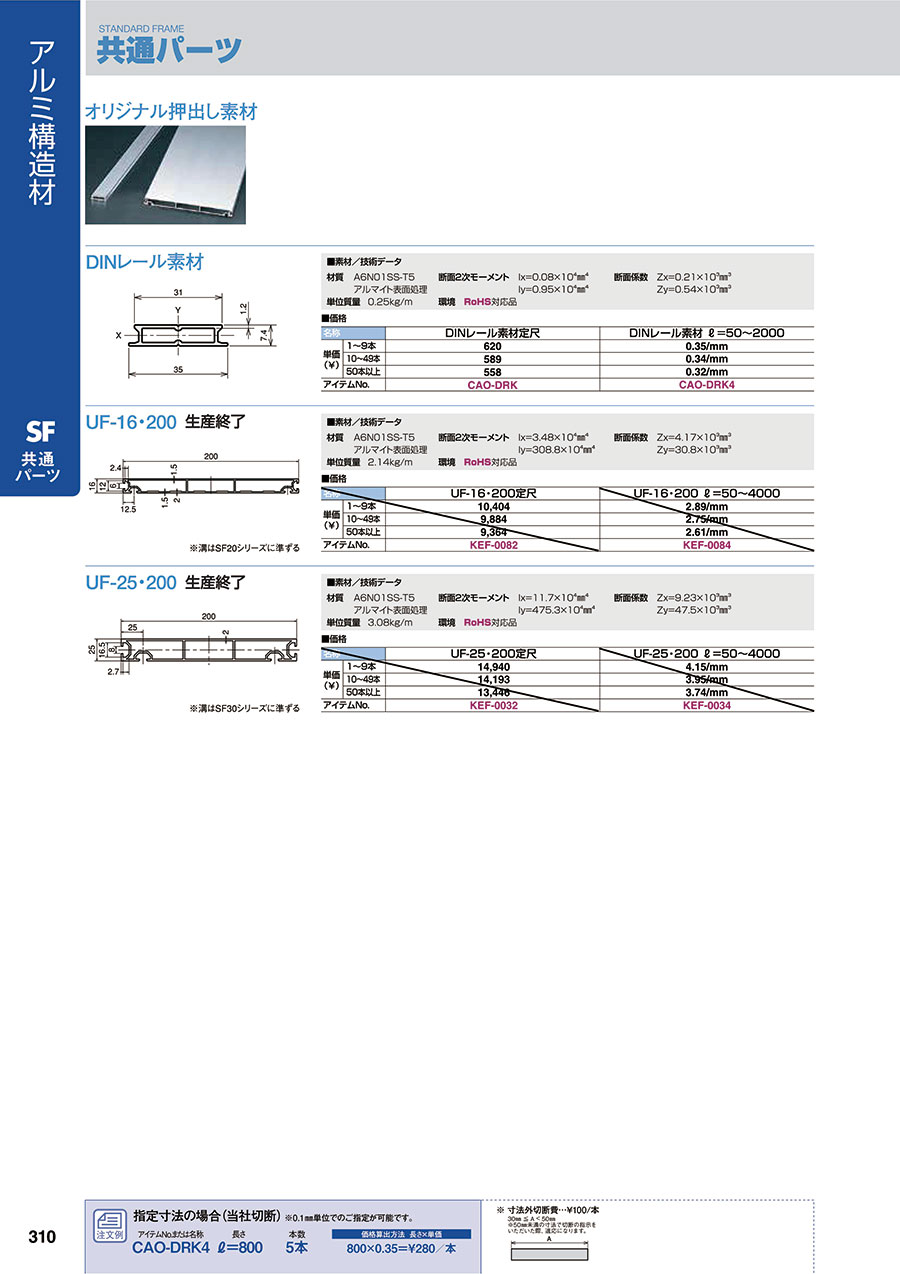

カタログ
