アルミ構造材 SF共通パーツ チャンネル （カット品）
- 通常単価(税別)
- -
- 税込単価
- -
SFシリーズ対応。共通パーツ チャンネル。画像は代表商品画像です。詳細はカタロ...
詳細情報を確認する- 材質
- A6063
- 表面処理
- アルマイト
未確定：候補が8型番あります。
商品情報

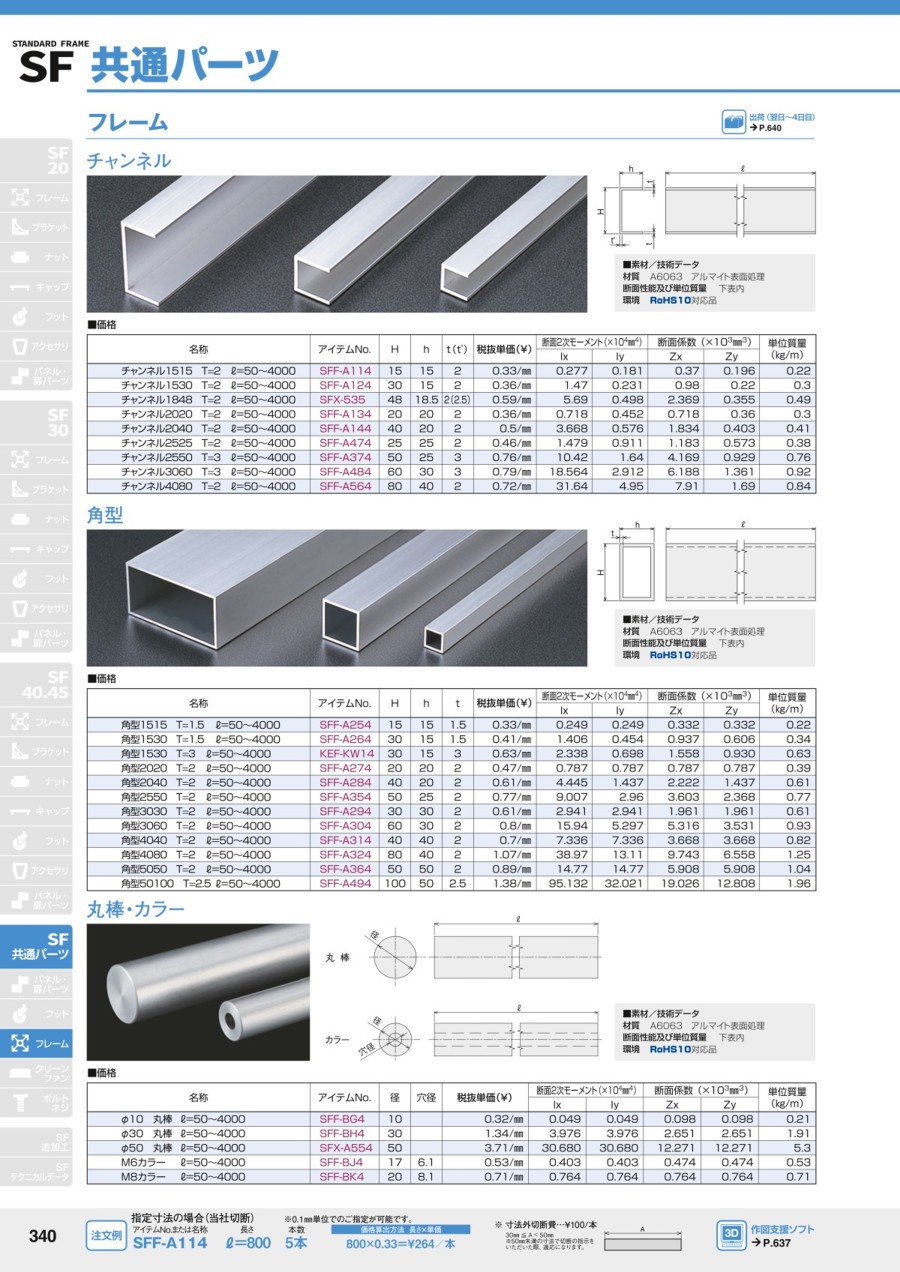

外形図
製品仕様
| 材質 | A6063 アルマイト表面処理 |
|---|---|
| 断面性能及び単位質量 | 下表内 |
規格表
| 名称 | 型番 | H | h | t（t'） | 断面2次モーメント（×104mm4） | 断面係数（×103mm3） | 単位質量 （kg/m） | ||
|---|---|---|---|---|---|---|---|---|---|
| Ix | Iy | Zx | Zy | ||||||
| チャンネル1515 T=2 l=50～4,000 | SFF-A114 | 15 | 15 | 2 | 0.277 | 0. 181 | 0.37 | 0.196 | 0.22 |
| チャンネル1530 T=2 l=50～4,000 | SFF-A124 | 30 | 15 | 2 | 1.47 | 0.231 | 0.98 | 0.22 | 0.3 |
| チャンネル1848 T=2 l=50～4,000 | SFX-535 | 48 | 18.5 | 2（2.5） | 5.69 | 0.498 | 2.369 | 0.355 | 0.49 |
| チャンネル2020 T=2 l=50～4,000 | SFF-A134 | 20 | 20 | 2 | 0.718 | 0.452 | 0.718 | 0.36 | 0.3 |
| チャンネル2040 T=2 l=50～4,000 | SFF-A144 | 40 | 20 | 2 | 3.668 | 0.576 | 1. 834 | 0.403 | 0.41 |
| チャンネル2525 T=2 l=50～4,000 | SFF-A474 | 25 | 25 | 2 | 1.479 | 0.911 | 1.183 | 0.573 | 0.38 |
| チャンネル2550 T=3 l=50～4,000 | SFF-A374 | 50 | 25 | 3 | 10.42 | 1.64 | 4.169 | 0.929 | 0.76 |
| チャンネル3060 T=3 l=50～4,000 | SFF-A484 | 60 | 30 | 3 | 18.564 | 2.912 | 6.188 | 1.361 | 0.92 |
| チャンネル4080 T=2 l=50～4,000 | SFF-A564 | 80 | 40 | 2 | 31.64 | 4.95 | 7.91 | 1.69 | 0.84 |
