ＳＵＳ（エスユーエス）

アルミ構造材 SF共通パーツフラットバー（カット品）

Name: アルミ構造材 SF共通パーツ フラットバー （カット品）
Brand: ＳＵＳ（エスユーエス）
SKU: 221005421490
Rating: 4.4 (29 reviews)

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：6日目～24日目

SFシリーズ対応。共通パーツフラットバー。画像は代表商品画像です。詳細はカタログPDFをご覧ください...

詳細を確認

4.44.4

よく一緒に見られています

ＳＵＳ（エスユーエス）

DINレール素材

通常価格(税別)： 829円 (税込価格：912円)

通常出荷日：5 日目

よく一緒に見られています

ＳＵＳ（エスユーエス）

アルミ構造材 SF共通パーツアングル（カット品）

通常出荷日：6 日目～

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質	A6063 アルマイト表面処理
断面性能及び単位質量	下表内

規格表

名称	型番	H	t	断面2次モーメント（×10⁴m⁴）		断面係数（×10³m³）		単位質量（kg/m）
名称	型番	H	t	Ix	Iy	Zx	Zy	単位質量（kg/m）
フラットバー10 T=3 l=50～2,000	SFF-BT4	10	3	0.025	0.00225	0.005	0.0015	0.081
フラットバー15 T=3 l=50～2,000	SFF-A164	15	3	0.0843	0.0033	0.112	0.022	0.12
フラットバー20 T=3 l=50～2,000	SFF-A184	20	3	0.2	0.0045	0.2	0.03	0.16
フラットバー20 T=5 l=50～2,000	SFF-A194	20	5	0.3333	0.0208	0.333	0.083	0.27
フラットバー20 T=6 l=50～4,000	SFF-AE4	20	6	0.399	0.036	0.399	0.120	0.32
フラットバー20 T=8 l=50～4,000	SFF-AF4	20	8	0.533	0.085	0.533	0.213	0.43
フラットバー20 T=10 l=50～4,000	SFF-AG4	20	10	0.666	0.166	0.666	0.333	0.54
フラットバー30 T=2 l=50～2,000	SFF-A204	30	2	0.45	0.002	0.3	0.02	0.16
フラットバー30 T=3 l=50～2,000	SFF-A214	30	3	0.675	0.0067	0.45	0.045	0.24
フラットバー30 T=5 l=50～2,000	SFF-A224	30	5	1.125	0.0312	0.75	0.125	0.41
フラットバー30 T=6 l=50～4,000	SFF-AA4	30	6	l.348	0.054	0.899	0.180	0.49
フラットバー30 T=8 l=50～4,000	SFF-A04	30	8	1.798	0.128	1.199	0.320	0.65
フラットバー30 T=10 l=50～4,000	SFF-A14	30	10	2.248	0.250	1.499	0.500	0.81
フラットバー40 T=3 l=50～2,000	SFF-A234	40	3	1.6	0.009	0.8	0.06	0.32
フラットバー40 T=6 l=50～4,000	SFF-A34	40	6	3.197	0.072	1.598	0.240	0.65
フラットバー40 T=8 l=50～4,000	SFF-A44	40	8	4.264	0.171	2.132	0.426	0.86
フラットバー40 T=10 l=50～4,000	SFF-AC4	40	10	5.330	0.333	2.665	0.666	1.08
フラットバー50 T=3 l=50～2,000	SFF-A384	50	3	3.125	0.011	1.25	0.075	0.4
フラットバー50 T=5 l=50～2,000	SFF-A394	50	5	5.204	0.052	0.208	2.08	0.68
フラットバー50 T=6 l=50～4,000	SFF-BS4	50	6	6.245	0.090	2.498	0.300	0.81
フラットバー50 T=8 l=50～4,000	SFF-A64	50	8	8.329	0.213	3.331	0.533	1.08
フラットバー50 T=12 l=50～4,000	SFF-B94	50	12	12.495	0.720	4.998	1.200	1.62
フラットバー60 T=5 l=50～4,000	SFF-AJ4	60	5	8.993	0.062	2.998	0.250	0.81
フラットバー60 T=6 l=50～4,000	SFF-AP4	60	6	10.793	0.110	3.598	0.367	0.97
フラットバー60 T=10 l=50～4,000	SFF-AR4	60	10	17.993	0.500	5.998	1.000	1.62
フラットバー60 T=12 l=50～4,000	SFF-AS4	60	12	21.593	0.860	7.198	1.433	1.94
フラットバー70 T=5 l=50～4,000	SFF-A404	70	5	14.282	0.073	4.081	0.28	0.95
フラットバー75 T=5 l=50～4,000	SFF-AY4	75	5	17.567	0.078	4.685	0.312	1.01
フラットバー75 T=6 l=50～4,000	SFF-AZ4	75	6	21.083	0.135	5.622	0.450	1.22
フラットバー75 T=8 l=50～4,000	SFF-BL4	75	8	28.114	0.320	7.497	0.800	1.62
フラットバー75 T=10 l=50～4,000	SFF-BM4	75	10	35.145	0.625	9.372	1.250	2.03
フラットバー75 T=12 l=50～4,000	SFF-BN4	75	12	42.177	1.080	11.247	1.800	2.43
フラットバー75 T=15 l=50～4,000	SFF-B34	75	15	52.724	2.109	14.060	2.812	3.04
フラットバー100 T=5 l=50～4,000	SFF-A414	100	5	41.647	0.104	8.329	0.416	1.35
フラットバー100 T=6 l=50～4,000	SFF-BA4	100	6	49.981	0.180	9.996	0.600	1.62
フラットバー100 T=8 l=50～4,000	SFF-BB4	100	8	66.647	0.427	13.329	1.066	2.16
フラットバー100 T=10 l=50～4,000	SFF-BC4	100	10	83.314	0.833	16.663	1.666	2.70
フラットバー100 T=12 l=50～4,000	SFF-BD4	100	12	99.981	1.440	19.996	2.400	3.24
フラットバー100 T=20 l=50～4,000	SFF-BR4	100	20	166.647	6.666	33.329	6.666	5.40
フラットバー125 T=10 l=50～4,000	SFF-AB4	125	10	162.730	1.041	26.037	2.083	3.38
フラットバー150 T=10 l=50～4,000	SFF-AD4	150	10	281.207	1.250	37.494	2.500	4.05

型番リスト

表示件数

型番

SFF-A04/L[50-4000/0.1]

SFF-A14/L[50-4000/0.1]

SFF-A34/L[50-4000/0.1]

SFF-A44/L[50-4000/0.1]

SFF-A64/L[50-4000/0.1]

SFF-A154/L[50-2000/0.1]

SFF-A164/L[50-2000/0.1]

SFF-A174/L[50-2000/0.1]

SFF-A184/L[50-2000/0.1]

SFF-A194/L[50-2000/0.1]

SFF-A204/L[50-2000/0.1]

SFF-A214/L[50-2000/0.1]

SFF-A224/L[50-2000/0.1]

SFF-A234/L[50-2000/0.1]

SFF-A384/L[50-2000/0.1]

SFF-A394/L[50-2000/0.1]

SFF-A404/L[50-4000/0.1]

SFF-A414/L[50-4000/0.1]

SFF-AA4/L[50-4000/0.1]

SFF-AB4/L[50-4000/0.1]

SFF-AC4/L[50-4000/0.1]

SFF-AD4/L[50-4000/0.1]

SFF-AE4/L[50-4000/0.1]

SFF-AF4/L[50-4000/0.1]

SFF-AG4/L[50-4000/0.1]

SFF-AH4/L[50-4000/0.1]

SFF-AJ4/L[50-4000/0.1]

SFF-AP4/L[50-4000/0.1]

SFF-AQ4/L[50-4000/0.1]

SFF-AR4/L[50-4000/0.1]

SFF-AS4/L[50-4000/0.1]

SFF-AT4/L[50-4000/0.1]

SFF-AY4/L[50-4000/0.1]

SFF-AZ4/L[50-4000/0.1]

SFF-B84/L[50-4000/0.1]

SFF-B94/L[50-4000/0.1]

SFF-BA4/L[50-4000/0.1]

SFF-BB4/L[50-4000/0.1]

SFF-BC4/L[50-4000/0.1]

SFF-BD4/L[50-4000/0.1]

SFF-BL4/L[50-4000/0.1]

SFF-BM4/L[50-4000/0.1]

SFF-BR4/L[50-4000/0.1]

SFF-BS4/L[50-4000/0.1]

SFF-BT4/L[50-2000/0.1]

高さ

(mm)

厚みt

(mm)

長さ

(mm)

最小発注数量

30	8	50 ～ 4000	1個
30	10	50 ～ 4000	1個
40	6	50 ～ 4000	1個
40	8	50 ～ 4000	1個
50	8	50 ～ 4000	1個
15	2	50 ～ 2000	1個
15	3	50 ～ 2000	1個
20	2	50 ～ 2000	1個
20	3	50 ～ 2000	1個
20	5	50 ～ 2000	1個
30	2	50 ～ 2000	1個
30	3	50 ～ 2000	1個
30	5	50 ～ 2000	1個
40	3	50 ～ 2000	1個
50	3	50 ～ 2000	1個
50	5	50 ～ 2000	1個
70	5	50 ～ 4000	1個
100	5	50 ～ 4000	1個
30	6	50 ～ 4000	1個
125	10	50 ～ 4000	1個
40	10	50 ～ 4000	1個
150	10	50 ～ 4000	1個
20	6	50 ～ 4000	1個
20	8	50 ～ 4000	1個
20	10	50 ～ 4000	1個
40	12	50 ～ 4000	1個
60	5	50 ～ 4000	1個
60	6	50 ～ 4000	1個
60	8	50 ～ 4000	1個
60	10	50 ～ 4000	1個
60	12	50 ～ 4000	1個
60	15	50 ～ 4000	1個
75	5	50 ～ 4000	1個
75	6	50 ～ 4000	1個
50	10	50 ～ 4000	1個
50	12	50 ～ 4000	1個
100	6	50 ～ 4000	1個
100	8	50 ～ 4000	1個
100	10	50 ～ 4000	1個
100	12	50 ～ 4000	1個
75	8	50 ～ 4000	1個
75	10	50 ～ 4000	1個
100	20	50 ～ 4000	1個
50	6	50 ～ 4000	1個
10	3	50 ～ 2000	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	12日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	12日目
- ( - )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	23日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	19日目
- ( - )	9日目
- ( - )	15日目
- ( - )	10日目
- ( - )	19日目
- ( - )	9日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	10日目
- ( - )	6日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	24日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

SFシリーズ対応。共通パーツフラットバー。
画像は代表商品画像です。詳細はカタログPDFをご覧ください。

【1日目出荷対象商品】
SFF-A14・SFF-A184・SFF-A384・SFF-AG4の切断品は15時までのご注文で1日目出荷致します。

※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く

カタログ

商品TOP

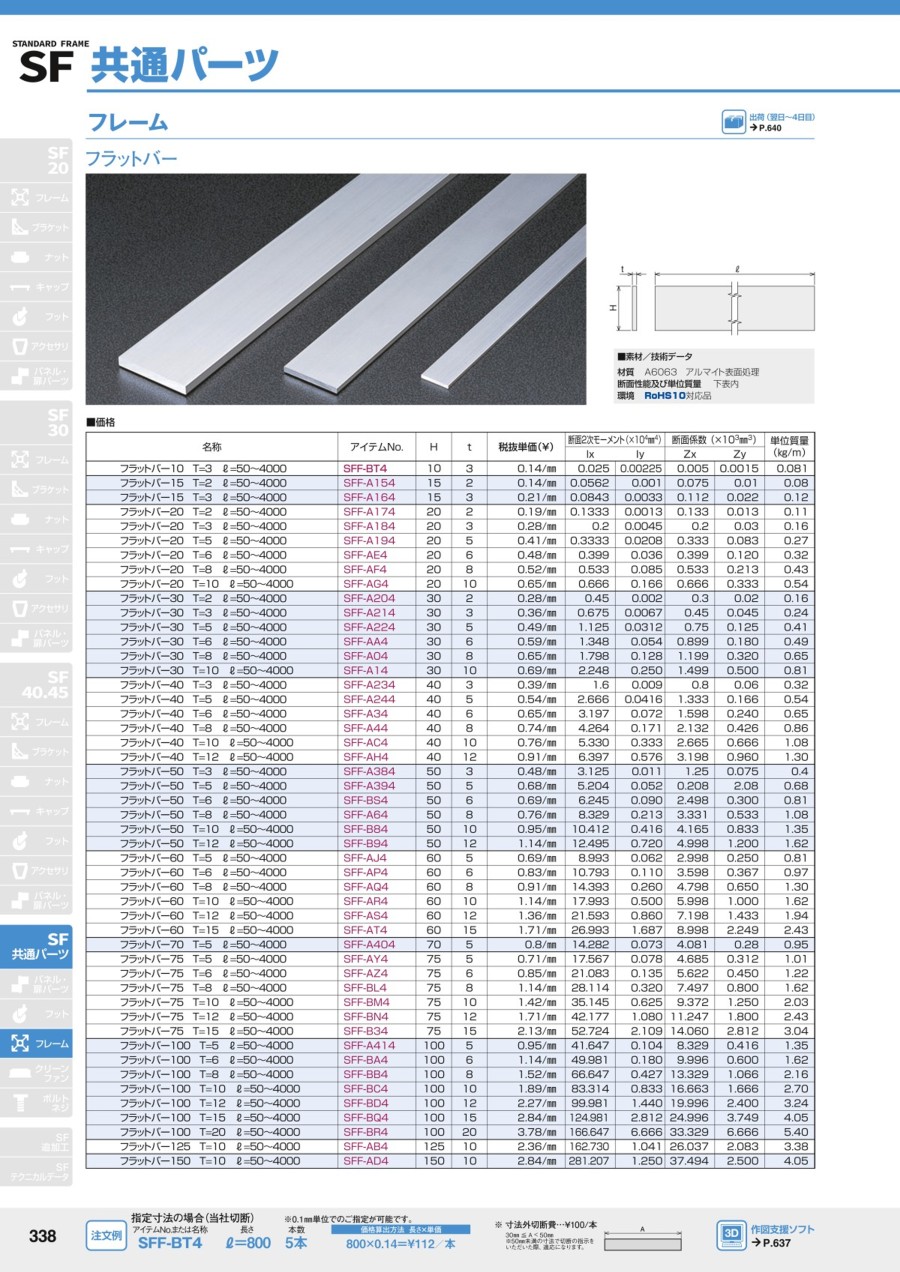

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
