ＳＵＳ（エスユーエス）

アルミ構造材 SF共通パーツアングル（カット品）

Name: アルミ構造材 SF共通パーツ アングル （カット品）
Brand: ＳＵＳ（エスユーエス）
SKU: 221005421489
Rating: 4.8 (14 reviews)

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：6日目～9日目

SFシリーズ対応。共通パーツアングル。画像は代表商品画像です。詳細はカタログPDFをご覧ください。【...

詳細を確認

4.84.8

よく一緒に見られています

ＳＵＳ（エスユーエス）

アルミ構造材 SF共通パーツフラットバー（カット品）

通常出荷日：6 日目～

よく一緒に見られています

ＳＵＳ（エスユーエス）

アルミ構造材 SF共通パーツチャンネル（カット品）

通常出荷日：6 日目～

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質:A6063 &nbs;アルマイト表面処理

規格表

名称	型番	H	h	t	断面2次モーメント（×10⁴m⁴）		断面係数（×10³m³）		単位質量（kg/m）
名称	型番	H	h	t	Ix	Iy	Zx	Zy	単位質量（kg/m）
アングル1515 T=1.5 l=50～4,000	SFF-A424	15	15	1.5	0.091	0.091	0.085	0.085	0.12
アングル2020 T=1.5 l=50～4,000	SFF-A444	20	20	1.5	0.223	0.223	0.154	0.154	0.16
アングル2020 T=2 l=50～4,000	SFF-A014	20	20	2	0.288	0.288	0.201	0.201	0.21
アングル2020 T=3 l=50～4,000	SFF-A024	20	20	3	0.403	0.403	0.289	0.289	0.30
アングル2020 T=5 l=50～4,000	SFF-AU4	20	20	5	0.589	0.589	0.446	0.446	0.47
アングル2525 T=2 l=50～4,000	SFF-AV4	25	25	2	0.577	0.577	0.321	0.321	0.26
アングル2525 T=3 l=50～4,000	SFF-AW4	25	25	3	0.819	0.819	0.464	0.464	0.38
アングル2525 T=5 l=50～4,000	SFF-AX4	25	25	5	1.226	1.226	0.73	0.73	0.61
アングル3030 T=2 l=50～4,000	SFF-A054	30	30	2	1.019	1.019	0.468	0.468	0.31
アングル3030 T=3 l=50～4,000	SFF-A064	30	30	3	1.458	1.458	0.681	0.681	0.46
アングル3030 T=5 l=50～4,000	SFF-A074	30	30	5	2.216	2.216	1.071	1.071	0.74
アングル4040 T=2 l=50～4,000	SFF-A084	40	40	2	2.476	2.476	0.846	0.846	0.42
アングル4040 T=3 l=50～4,000	SFF-A094	40	40	3	3.581	3.581	1.239	1.239	0.62
アングル4040 T=5 l=50～4,000	SFF-A104	40	40	5	5.561	5.561	1.974	1.974	1.01
アングル4040 T=6 l=50～4,000	SFF-A584	40	40	6	6.444	6.444	2.317	2.317	1.20
アングル5050 T=3 l=50～4,000	SFF-A344	50	50	3	7.149	7.149	1.964	1.964	0.79
アングル5050 T=4 l=50～4,000	SFF-A454	50	50	4	9.255	9.255	2.569	2.569	1.04
アングル5050 T=5 l=50～4,000	SFF-A464	50	50	5	11.244	11.244	3.153	3.153	1.28
アングル5050 T=6 l=50～4,000	SFF-BP4	50	50	6	13.120	13.120	3.717	3.717	1.52
アングル6060 T=5 l=50～4,000	SFF-A574	60	60	5	19.9	19.9	4.61	4.61	1.55
アングル6060 T=6 l=50～4,000	SFF-AK4	60	60	6	23.320	23.320	5.450	5.450	1.85
アングル6060 T=8 l=50～4,000	SFF-AL4	60	60	8	29.679	29.679	7.055	7.055	2.42
アングル7575 T=5 l=50～4,000	SFF-AM4	75	75	5	39.814	39.814	7.319	7.319	1.96
アングル7575 T=6 l=50～4,000	SFF-A514	75	75	6	46.882	46.882	8.677	8.677	2.33
アングル7575 T=8 l=50～4,000	SFF-AN4	75	75	8	60.168	60.168	11.287	11.287	3.07
アングル100100 T=6 l=50～4,000	SFF-A524	100	100	6	114.390	114.390	15.718	15.718	3.14
アングル100100 T=8 l=50～4,000	SFF-B54	100	100	8	148.149	148.149	20.565	20.565	4.15
アングル100100 T=10 l=50～4,000	SFF-B64	100	100	10	179.981	179.981	25.236	25.236	5.13
アングル150150 T=6 l=50～4,000	SFF-A534	150	150	6	397.52	397.52	36.051	36.051	4.76
アングル1520 T=2 l=50～4,000	SFF-A434	15	20	2	0.126	0.261	0.114	0.193	0.18
アングル2040 T=2 l=50～4,000	SFF-A034	20	40	2	0.348	1.964	0.219	0.758	0.31
アングル2040 T=3 l=50～4,000	SFF-A044	20	40	3	0.489	2.828	0.315	1.108	0.46
アングル2550 T=3 l=50～4,000	SFF-A334	25	50	3	0.993	5.661	0.504	1.759	0.58
UF・51・40 l=50～4,000	A-032-4	40	51	14	12.86	24.32	4.899	7.661	2.91

型番リスト

表示件数

型番

寸法　H×h

(mm)

厚みt

(mm)

長さ

(mm)

最小発注数量

20×20	2	50 ～ 4000	1個
20×20	3	50 ～ 4000	1個
20×40	2	50 ～ 4000	1個
20×40	3	50 ～ 4000	1個
30×30	2	50 ～ 4000	1個
30×30	3	50 ～ 4000	1個
30×30	5	50 ～ 4000	1個
40×40	2	50 ～ 4000	1個
40×40	3	50 ～ 4000	1個
40×40	5	50 ～ 4000	1個
25×50	3	50 ～ 4000	1個
50×50	3	50 ～ 4000	1個
15×15	1.5	50 ～ 4000	1個
15×20	2	50 ～ 4000	1個
20×20	1.5	50 ～ 4000	1個
50×50	4	50 ～ 4000	1個
50×50	5	50 ～ 4000	1個
75×75	6	50 ～ 4000	1個
100×100	6	50 ～ 4000	1個
150×150	6	50 ～ 4000	1個
60×60	5	50 ～ 4000	1個
40×40	6	50 ～ 4000	1個
60×60	6	50 ～ 4000	1個
60×60	8	50 ～ 4000	1個
75×75	5	50 ～ 4000	1個
75×75	8	50 ～ 4000	1個
20×20	5	50 ～ 4000	1個
25×25	2	50 ～ 4000	1個
25×25	3	50 ～ 4000	1個
25×25	5	50 ～ 4000	1個
100×100	10	50 ～ 4000	1個
50×50	6	50 ～ 4000	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

SFシリーズ対応。共通パーツアングル。
画像は代表商品画像です。詳細はカタログPDFをご覧ください。

【1日目出荷対象商品】
SFF-A024・SFF-A054・SFF-A064の切断品は15時までのご注文で1日目出荷致します。

※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く

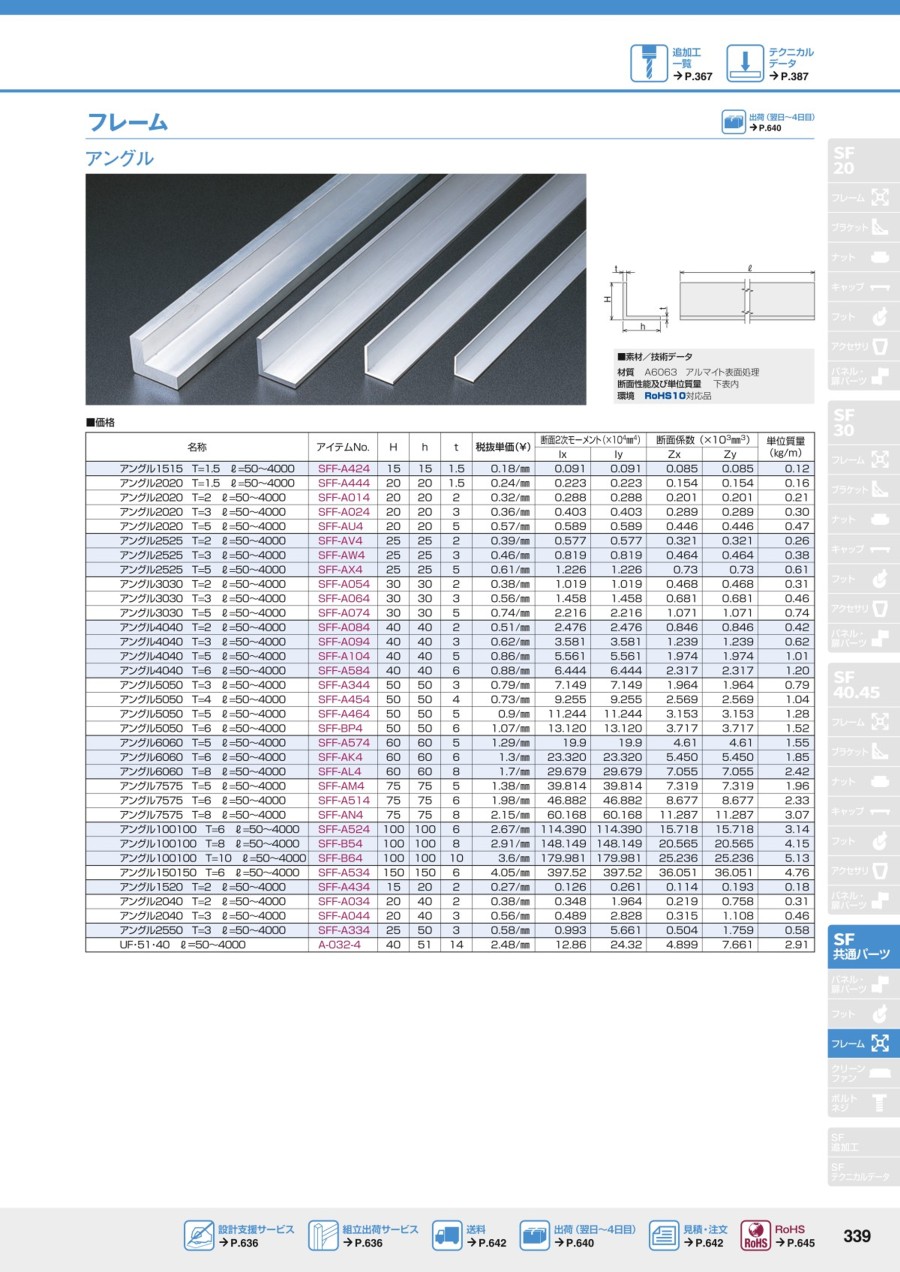

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
