アルミ構造材 SF20 溝幅6mmタイプ パネルフィックスSS （カット品）
![アルミ構造材 SF20 溝幅6mmタイプ パネルフィックスSS （カット品） SFA-P14/L[50-1999.9/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005419150/221005419150_001_20230801115837.jpg)
SFA-P14/L[50-1999.9/0.1]の仕様・寸法情報
種類
パネル溝押さえ
材質
樹脂
材質詳細
樹脂（PP）
色
ライトグレー
適応パネル板厚(mm)
3
長さ(mm)
50 ～ 1999.9
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 | 適応パネル板厚 |
|---|---|---|---|---|
| SFA-P14 | PP | 37.5g/m | RoHS10対応品 | 3mm |
使用例
取付方法
選定手順・ポイント
取付寸法・部品選定めやす
| フレー厶A | パネルフィックス （樹脂） | パネルフィックスラバー | 樹脂プレー卜厚さ | QCジョイント | X | Y | Z |
|---|---|---|---|---|---|---|---|
| SF20シリーズ | パネルフィックスSS | パネルフィックスラバー2030 | 3mm | QCジョイントSS | 19.5 | 25 | 50 |
| SF30シリーズ | パネルフィックスS | パネルフィックスラバー2030 | 3mm又は5mm | QCジョイントS | 27 | 30 | 60 |
| SF40・45シリーズ | パネルフィックスL | パネルフィックスラバー4045 | 3mm又は5mm | QCジョイントL | 35 | 40 | 80 |

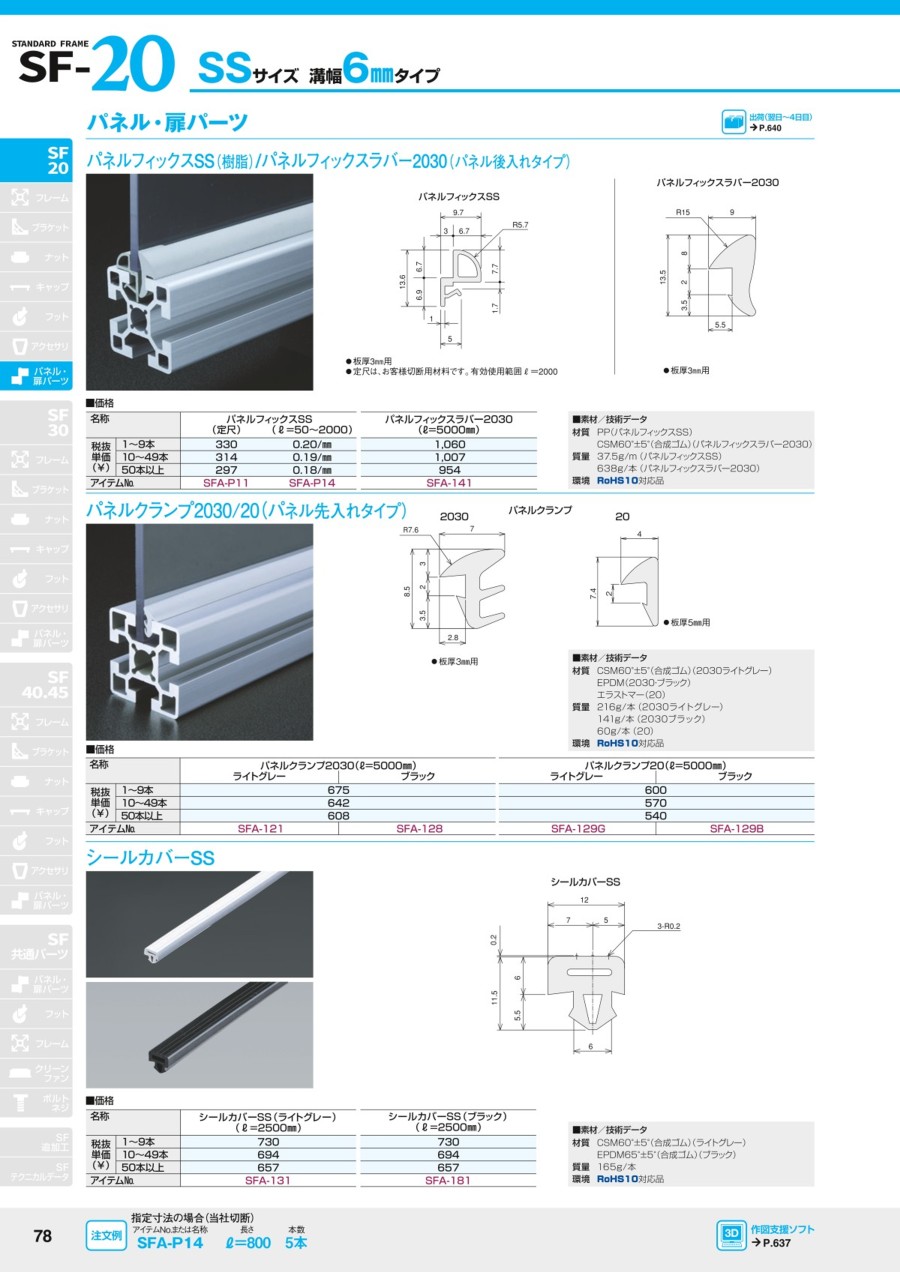

カタログ
