アルミ構造材 SF共通パーツ ブラケット素材 UF-H51・51 （カット品）
![アルミ構造材 SF共通パーツ ブラケット素材 UF-H51・51 （カット品） SFF-U24/L[50-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005416922/221005416922_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
SFシリーズに対応したブラケット素材です。【材質】A6N01SS-T5【表面処...
詳細情報を確認する- シリーズ
- SUS SF共通パーツ
- 材質
- A6N01SS-T5
- 表面処理
- アルマイト
- 断面2次モーメント lx
- 19.7×104mm4
- 断面2次モーメント ly
- 19.7×104mm4
- 断面係数 Zx
- 5.69×103㎥
- 断面係数 Zy
- 5.69×103㎥
SFF-U24/L[50-4000/0.1]の仕様・寸法情報
シリーズ
SUS SF共通パーツ
材質
A6N01SS-T5
表面処理
アルマイト
断面2次モーメント lx
19.7×104mm4
断面2次モーメント ly
19.7×104mm4
断面係数 Zx
5.69×103㎥
断面係数 Zy
5.69×103㎥
長さ(mm)
50 ～ 4000
商品情報
外形図
製品仕様
素材／技術データ
| 材質 | A6N01SS-T5 アルマイト表面処理 |
|---|---|
| 断面2次モーメント | Ix=19.7×104mm4 Iy=19.7×104mm4 |
| 断面係数 | Zx=5.69×103mm3 Zy=5.69×103mm3 |
| 単位質量 | 2.4kg/m |
| 環境 | RoHS10対応品 |

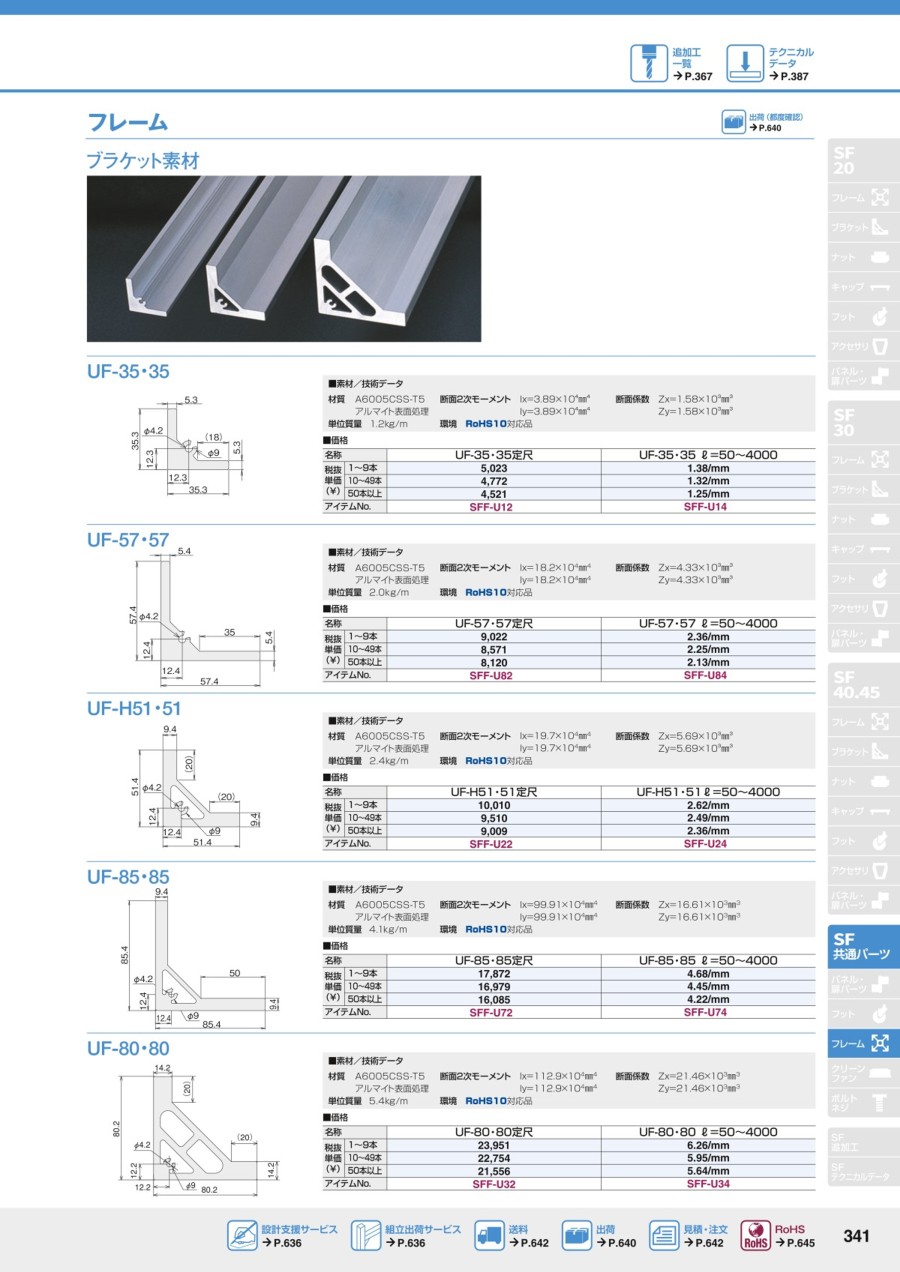

カタログ
