ピボットヒンジ（持出吊 縦枠付型）No.153P
未確定：候補が2型番あります。
商品情報
製品仕様
焼付塗装+ヘアライン1（写真は右勝手）
焼付塗装+ヘアライン2（写真は右勝手）
左右勝手あり
下部ヒンジの寸法図1
下部ヒンジの寸法図2
下部ヒンジの寸法図3
上部ヒンジ（ドア側）の寸法図1
上部ヒンジ（ドア側）の寸法図2
上部ヒンジ（ドア側）の寸法図3
上部ヒンジ（枠側）の寸法図1
上部ヒンジ（枠側）の寸法図2
上部ヒンジ（枠側）の寸法図3
詳細情報
基本情報
木製ドア用の蝶番。
【特長】
・本体：可鍛鋳鉄、軸心：焼入鋼。
・カバー：ステンレス鋼SUS304、仕上・色：焼付塗装＋ヘアライン。
・仕様：スラストベアリング入。
・ドア寸法：1000×2,000mm。
・ドア重量：60kg（最大）。
・取付ネジ：皿木ネジ4.5×25mm。
・左右勝手があり、鋳物製品のため現場にて寸法を合わせる必要がある。
【用途】
・木製ドア用に最適。

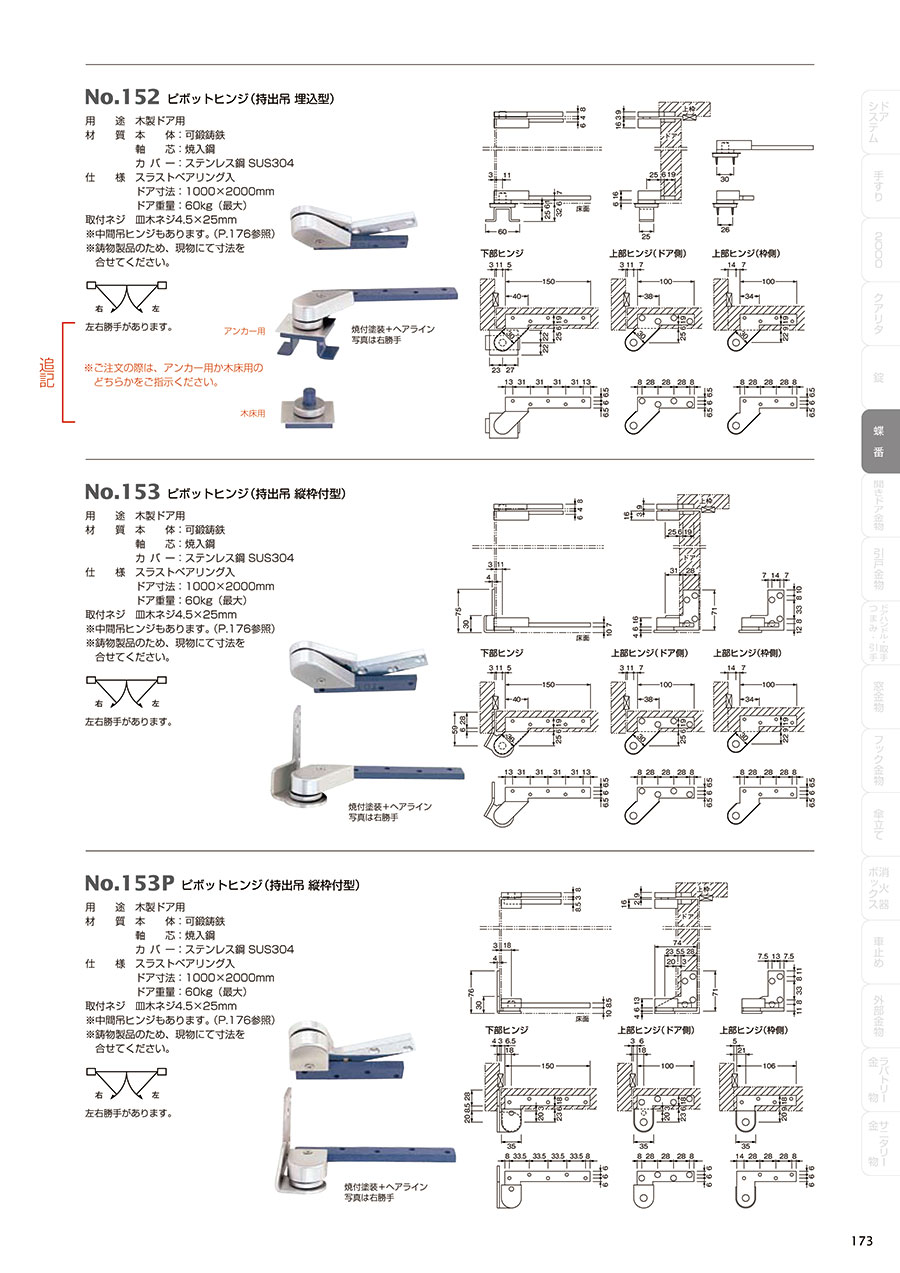

カタログ
