ファクトリーサプライ用品技術窓口
特厚蝶番（ナイロンリング入） No.113
未確定：候補が3型番あります。
商品情報
製品仕様
ヘアライン
用途 : 軽量家具
特厚蝶番の寸法図
材質
羽根 : ステンレス鋼SUS304
軸芯 : ステンレス鋼SUS304
リング : 66ナイロン
扉重量 : 5kg（2枚使用）
寸法表:mm
| 呼称 | A | B | C | D | I | J | K | L | M | N | S | 穴数 | 付属木ネジ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 76mm | 76 | 50.2 | 1.5 | 7.2 | 10.5 | 8.0 | 10.5 | 27.5 | 6.5 | 5.0 | 1.5 | 6 | 3.1×22 |
| 89mm | 89 | 60.0 | 1.5 | 8.5 | 11.7 | 6.1 | 14.7 | 29.8 | 6.5 | 5.0 | 1.5 | 6 | 3.1×22 |
| 102mm | 102 | 66.5 | 2.0 | 10.0 | 16.6 | 8.5 | 13.5 | 25.0 | 7.5 | 5.4 | 2.0 | 8 | 3.5×25 |
- ※ 特厚蝶番の寸法図と連携。
詳細情報
基本情報
ナイロンリング入りの特厚蝶番。
【特長】
・羽根 : ステンレス鋼 SUS304。
・軸芯 : ステンレス鋼 SUS304。
・リンク : 66ナイロン。
・扉重量 : 5kg（2枚使用）。
【用途】
・軽量家具。

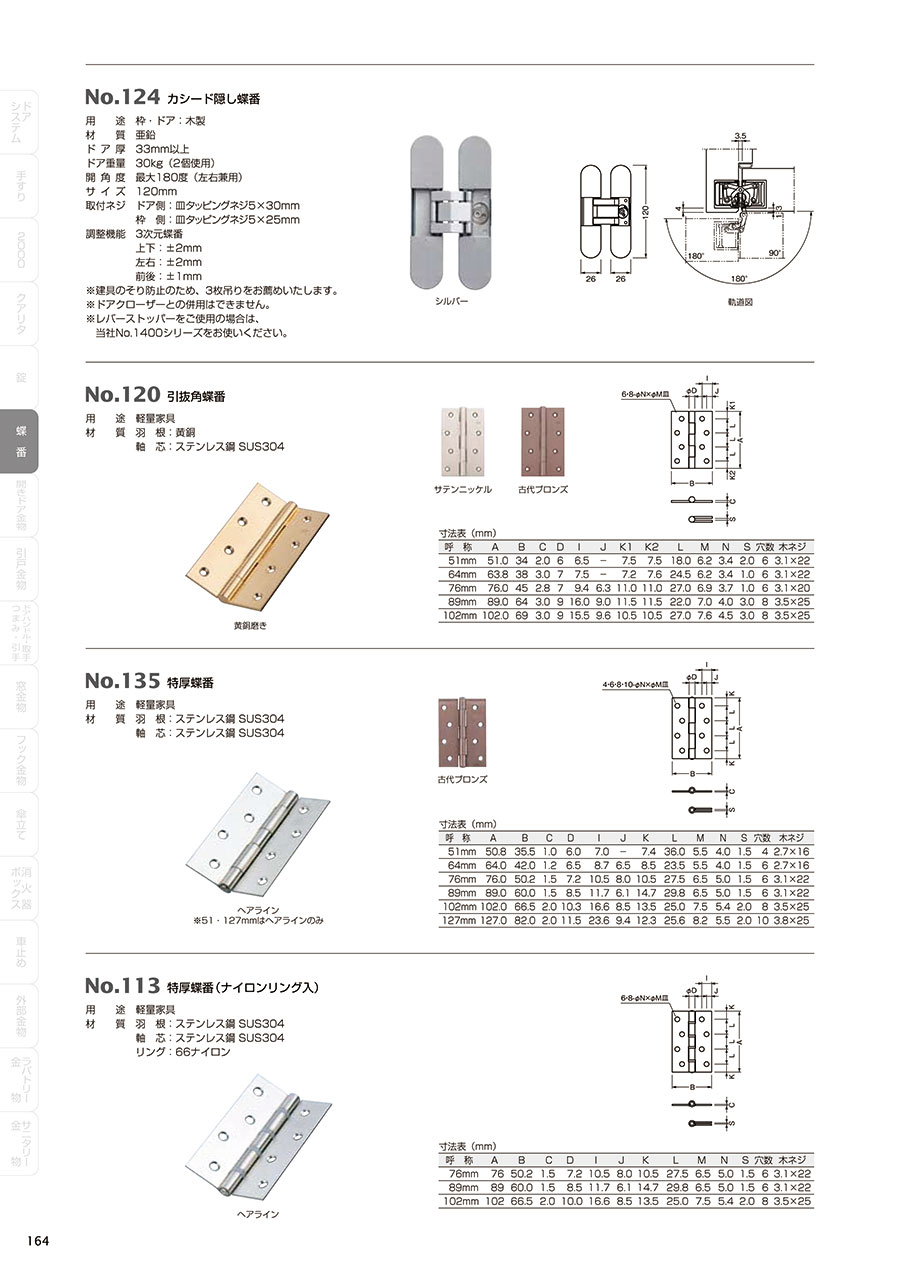

カタログ
