メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
軸径 d(φ)
~mm- 4
- 6
厚さ B(mm)
~mm- 9
- 11
外径 D(φ)
~mm- 25
- 30
幅 W(mm)
~mm- 14
- 19
タイプ
~mm出荷日
- すべて
- 4日以内
搬送用ボールねじ用サポートキット
- 通常単価(税別)
- 8,722円～10,015円
- 税込単価
- 9,594円～11,017円
通常出荷日：4日目
搬送用ボールねじRMA型用のサポートキット。RMA1002以上のボールねじには一般用サポートユニットを...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

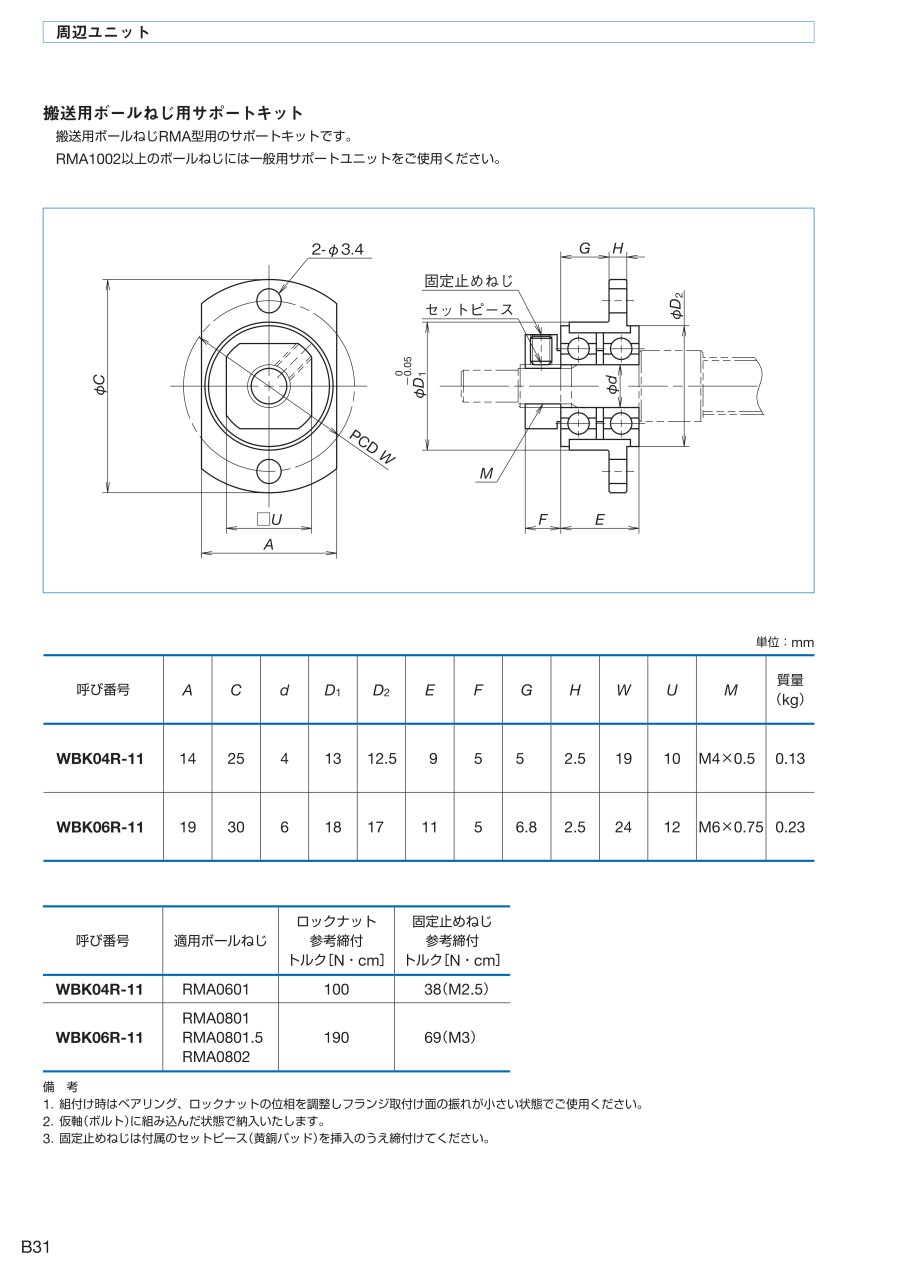

外形図
製品仕様
搬送用ボールねじRMA型用のサポートキットです。
RMA1002以上のボールねじには一般用サポートユニットをご使用ください。
| 型番 | 適用ボールねじ | ロックナット 参考締付トルク （N・cm） | 固定止めねじ 参考締付トルク （N・cm） | 質量 （kg） |
|---|---|---|---|---|
| WBK04R-11 | RMA0601 | 100 | 38（M2.5） | 0.13 |
| WBK06R-11 | RMA0801 RMA0801.5 RMA0802 | 190 | 69（M3） | 0.23 |
備考
- 1. 組付け時はベアリング、ロックナットの位相を調整しフランジ取付け面の振れが小さい状態でご使用ください。
- 2. 仮軸（ボルト）に組み込んだ状態で納入いたします。
- 3. 固定止めねじは付属のセットピース（黄銅パッド）を挿入のうえ締め付けてください。
規格表
詳細情報
基本情報
搬送用ボールねじRMA型用のサポートキット。RMA1002以上のボールねじには一般用サポートユニットをご使用ください。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
