ＮＳＫ

工作機械高速・重荷重用サポートユニット固定側サポートユニット（丸形）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 49,630円～84,744円

税込単価: 54,593円～93,218円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

ロックナット高速・重荷重用

通常価格(税別)： 4,506円 (税込価格：4,957円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

小形機器軽荷重用サポートユニット固定側サポートユニット（丸形）

通常価格(税別)： 10,148円 (税込価格：11,163円)

通常出荷日：在庫品1日目

固定側は高剛性のアンギュラ玉軸受を最適な予圧荷重に調整し、適量のグリースを封入...

詳細情報を確認する

種類
固定側
形状
丸形2面取り
取付方法
側面取付
ベアリング種類
アンギュラベアリング
ベアリング等級
4級
表面処理
四三酸化鉄皮膜
サポート材質
スチール

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

呼び番号	サポートユニット部																	基本動定格荷重	限界アキシアル荷重
	サポートユニット部																	基本動定格荷重	限界アキシアル荷重
	d	D	D₁	D₂	L	L₁	L₂	A	W	X	Y	Z	d₁^*	L^*	V^*	P^*	Q^*	Ca［N］	［N］
WBK17DF-31H	17	70	106	72	60	32	15	80	88	9	14	8.5	45	3	58	M5	10	23,000	26,600
WBK20DF-31H	20	70	106	72	60	32	15	80	88	9	14	8.5	45	3	58	M5	10	23,000	26,600
WBK25DF-31H	25	85	130	90	66	33	18	100	110	11	17.5	11	57	4	70	M6	12	29,900	40,500
WBK25DFD-31H	25	85	130	90	81	48	18	100	110	11	17.5	11	57	4	70	M6	12	48,500 （29,900）	81,500 （40,500）
WBK30DF-31H	30	85	130	90	66	33	18	100	110	11	17.5	11	57	4	70	M6	12	30,500	43,000
WBK30DFD-31H	30	85	130	90	81	48	18	100	110	11	17.5	11	57	4	70	M6	12	50,000 （30,500）	86,000 （43,000）
WBK35DF-31H	35	95	142	102	66	33	18	106	121	11	17.5	11	69	4	80	M6	12	32,500	50,000
WBK35DFD-31H					81	48												53,000 （32,500）	100,000 （50,000）
WBK35DFF-31H					96	48												53,000	100,000
WBK40DF-31H	40	95	142	102	66	33	18	106	121	11	17.5	11	69	4	80	M6	12	33,500	52,000
WBK40DFD-31H					81	48												54,000 （33,500）	104,000 （52,000）
WBK40DFF-31H					96	48												54,000	104,000

呼び番号	予圧荷重	軸方向剛性	起動トルク	ロックナット部					ユニット取付部			許容回転数	質量
	予圧荷重	軸方向剛性	起動トルク	寸法				締付トルク（参考値）	ユニット取付部			許容回転数	質量
	Ca［N］	［N/μm］	［N・cm］	M	H	D₃	L₃	［N・cm］	d	L₄	L₅	［min^-1］	［kg］
WBK17DF-31H	1,450	630	14	M17×1.0	32	37	18	4,100	17	81	23	6,900	1.9
WBK20DF-31H	1,450	630	14	M20×1.0	36	40	18	4,500	20	81	23	6,900	1.9
WBK25DF-31H	2,280	850	21	M25×1.5	41	45	20	8,500	25	89	26	5,200	3.1
WBK25DFD-31H	3,100	1,250	28	M25×1.5	41	45	20	8,500	25	104	26	5,200	3.4
WBK30DF-31H	2,400	890	23	M30×1.5	46	50	20	10,100	30	89	26	4,900	3.0
WBK30DFD-31H	3,260	1,310	30	M30×1.5	46	50	20	10,100	30	104	26	4,900	3.3
WBK35DF-31H	2,750	1,030	27	M35×1.5	50	55	22	13,800	35	92	30	4,100	3.4
WBK35DFD-31H	3,740	1,500	34							107			4.3
WBK35DFF-31H	5,490	2,060	43							122			5.0
WBK40DF-31H	2,860	1,080	28	M40×1.5	55	60	22	15,500	40	92	30	4,100	3.6
WBK40DFD-31H	3,900	1,590	36							107			4.2
WBK40DFF-31H	5,730	2,150	46							122			4.7

備考
1.剛性
表に示す剛性値は溝と鋼球間の弾性変位量から求めた理論値を表します。
2.起動トルク
表に示す起動トルクは予圧荷重に対する軸受の予圧起動トルクを示し、シールトルクは含みません。
3.ユニット取付部の軸外径公差
ユニット取付部の軸外径公差はh5級を推奨します。
4.基本動定格荷重及び限界アキシアル荷重（）内の値は1列でアキシアル荷重を受ける場合の値となります。
5.*印部寸法
*印インロー部及びねじ部はNSK中空ボールねじ用シールユニットの取付けに使用されますが、防じんカバーやダンパーなどの取付けにも使用できます。
6.軸受にはグリースが封入されていますのでそのままご使用ください。
7.許容アキシアル荷重は限界荷重の0.7倍となります。

型番リスト

表示件数

型番

軸径 d

(φ)

厚さ B

(mm)

外径 D

(φ)

幅 W

(mm)

基本定格荷重動定格

(N)

仕様

RoHS?

最小発注数量

17	60	106	80	23000	軸受2列正面組合せ	10	1個
20	60	106	80	23000	軸受2列正面組合せ	10	1個
25	66	130	100	29900	軸受2列正面組合せ	10	1個
25	81	130	100	48500	軸受3列正面組合せ	10	1個
30	66	130	100	30500	軸受2列正面組合せ	10	1個
30	81	130	100	50000	軸受3列正面組合せ	10	1個
35	66	142	106	32500	軸受2列正面組合せ	10	1個
35	81	142	106	53000	軸受3列正面組合せ	10	1個
35	96	142	106	53000	軸受4列正面組合せ	10	1個
40	66	142	106	33500	軸受2列正面組合せ	10	1個
40	81	142	106	54000	軸受3列正面組合せ	10	1個
40	96	142	106	54000	軸受4列正面組合せ	10	1個

通常単価(税別) (税込単価)	通常出荷日

49,630円 ( 54,593円 )	11日目
53,428円 ( 58,771円 )	11日目
59,234円 ( 65,157円 )	4日目
67,949円 ( 74,744円 )	在庫品1日目当日出荷可能
57,436円 ( 63,180円 )	4日目
67,949円 ( 74,744円 )	4日目
70,603円 ( 77,663円 )	3日目
68,479円 ( 75,327円 )	4日目
84,744円 ( 93,218円 )	3日目
65,406円 ( 71,947円 )	4日目
68,479円 ( 75,327円 )	4日目
80,849円 ( 88,934円 )	4日目

詳細情報

基本情報

基本情報

固定側は高剛性のアンギュラ玉軸受を最適な予圧荷重に調整し、適量のグリースを封入して組み立ています

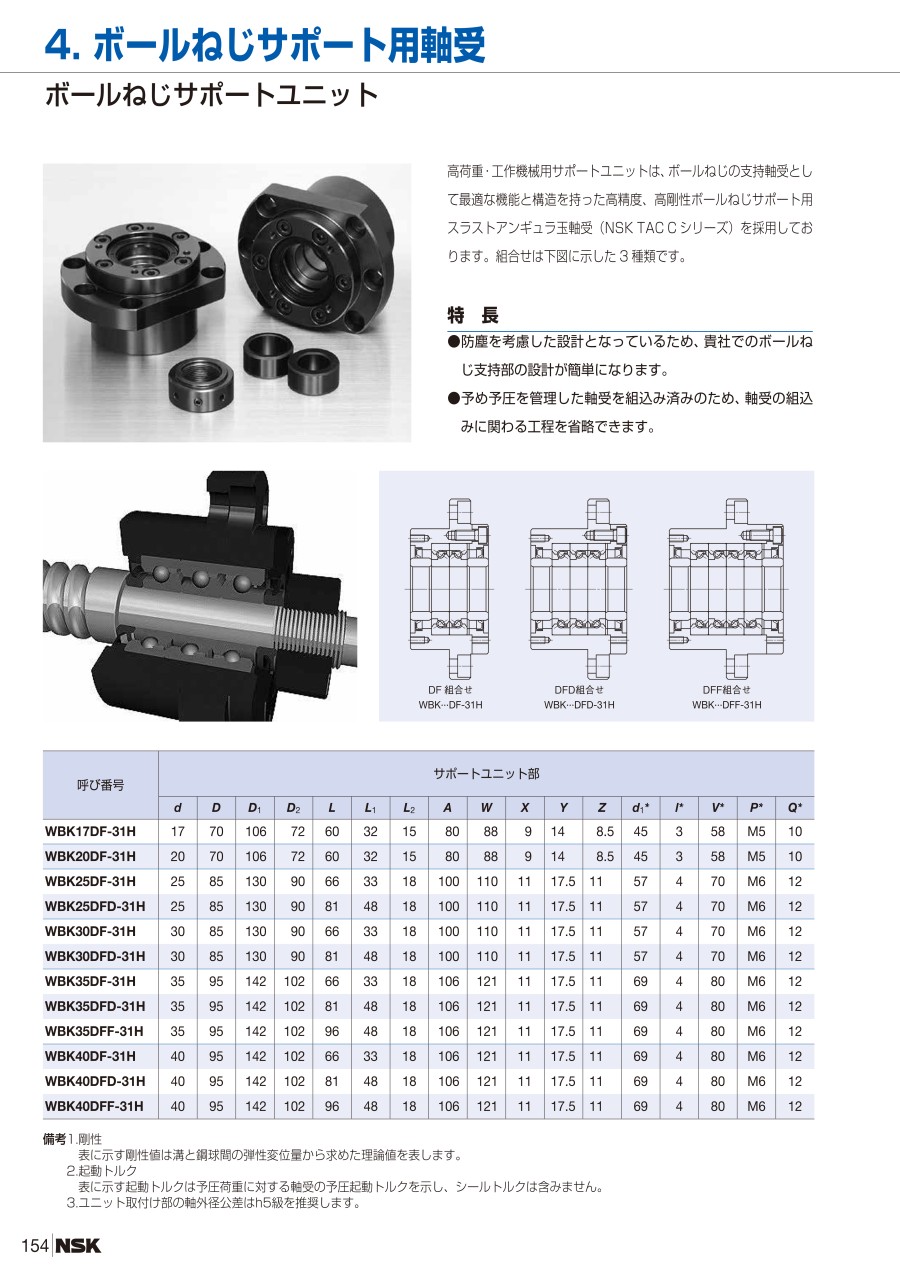

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＳＫ
単列深溝玉軸受（開放形／シール形／シールド形）
支持側の軸受として使用できるボールベアリングです。
ミスミ
ベアリング用ナット
ベアリングを固定するための定番のナットと専用の座金のセットです。
ＴＨＫ
リニアブッシュ LMI・LMI-L形（インローフランジタイプ）
取付が簡単なTHK製インローフランジタイプのリニアブッシュです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
