ＮＳＫ

小形機器軽荷重用サポートユニット固定側サポートユニット（角形）

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,299円～26,339円

税込単価: 12,429円～28,973円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

スペーサー

通常価格(税別)： 785円 (税込価格：864円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

支持側サポートユニット（角形）（小形機器軽荷重用）

通常価格(税別)： 5,637円 (税込価格：6,201円)

通常出荷日：在庫品1日目

固定側は高剛性のアンギュラ玉軸受を最適な予圧荷重に調整し、適量のグリースを封入...

詳細情報を確認する

種類
固定側
形状
角形
取付方法
面取付
サポート材質
スチール

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

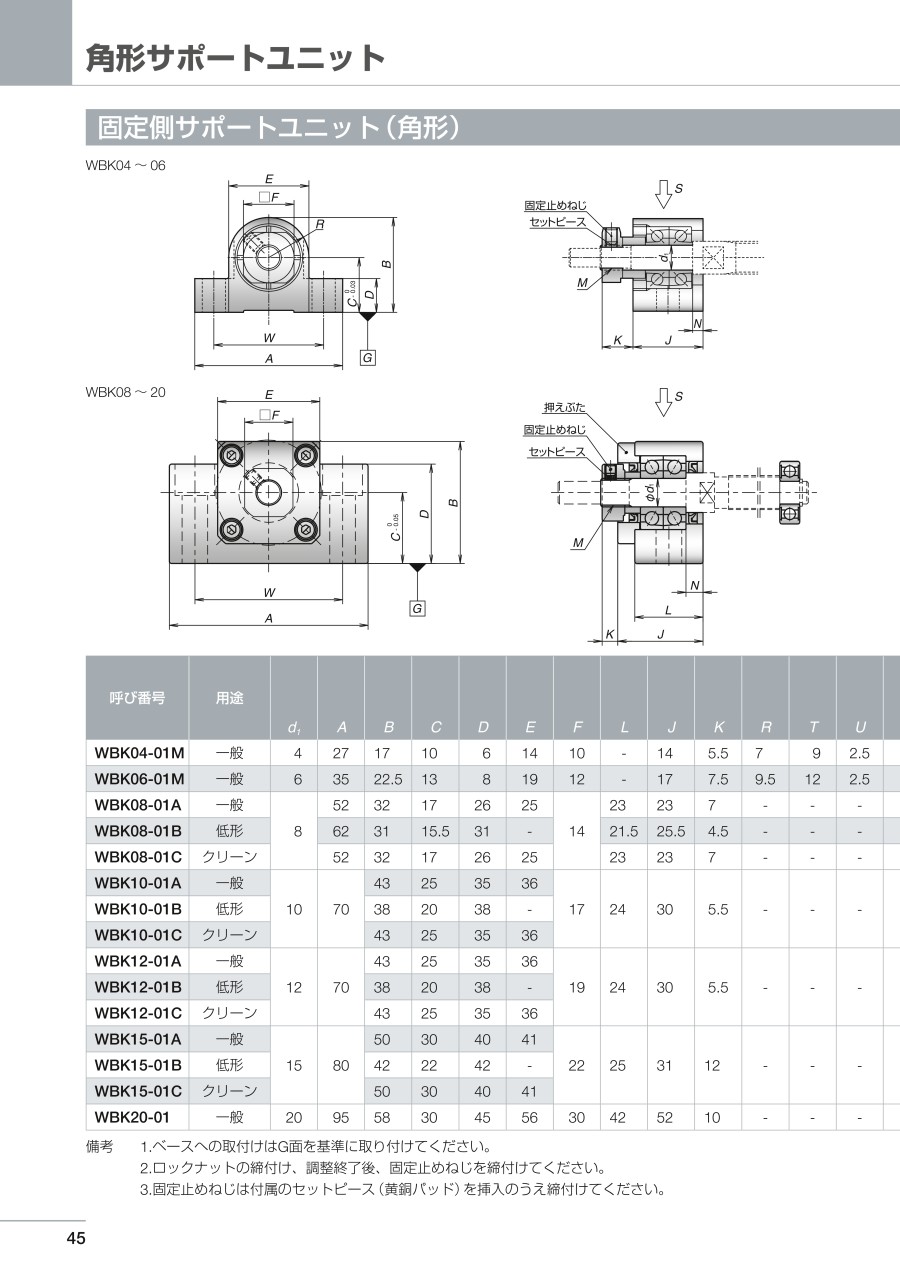

外形図

WBK**-01M

WBK**-01*

規格表

呼び番号	用途	d₁	A	B	C	D	E	F	L	J	K	R	T	U	N
WBK04-01M	一般	4	27	17	10	6	14	10	-	14	5.5	7	9	1.5	2
WBK06-01M	一般	6	35	22.5	13	8	19	12	-	17	7.5	9.5	12	2.5	2.5
WBK06-01A^※1	一般	6	42	25	13	20	18	12	20	20	5.5	-	-	-	3.5
WBK08-01A^※1	一般	8	52	32	17	26	25	14	23	23	7	-	-	-	4
WBK08-01B	低形		62	31	15.5	31	-		21.5	25.5	4.5				3.5
WBK08-01C^※1	クリーン		52	32	17	26	25		23	23	7				4
WBK10-01A	一般	10	70	43	25	35	36	17	24	30	5.5	-	-	-	6
WBK10-01B	低形			38	20	38	-
WBK10-01C	クリーン			43	25	35	36
WBK12-01A	一般	12	70	43	25	35	36	19	24	30	5.5	-	-	-	6
WBK12-01B	低形			38	20	38	-
WBK12-01C	クリーン			43	25	35	36
WBK15-01A	一般	15	80	50	30	40	41	22	25	31	12	-	-	-	5
WBK15-01B	低形			42	22	42	-
WBK15-01C	クリーン			50	30	40	41
WBK17-01A	一般	17	86	64	39	55	50	24	35	44	7	-	-	-	7
WBK20-01	一般	20	95	58	30	45	56	30	42	52	10	-	-	-	10
WBK25-01W	一般	25	105	68	35	25	66	36	48	61	13	-	-	-	14

呼び番号	座ぐり穴寸法							質量（kg）	ロックナットねじ部 M	付属支持側軸受
呼び番号	H	P	Q	W	X	Y	Z	質量（kg）	ロックナットねじ部 M	付属支持側軸受
WBK04-01M	7	-	-	21	3.5	-	-	0.03	M4×0.5	-
WBK06-01M	8.5	-	-	26	5.5	-	-	0.05	M6×0.75	-
WBK06-01A^※1	10	-	-	30	5.5	9.5	11	0.15	M6×0.75	-
WBK08-01A^※1	11.5	-	-	38	6.6	11	12	0.25	M8×1	606ZZ
WBK08-01B	11			46	9	14	18	0.3		606ZZ
WBK08-01C^※1	11.5			38	6.6	11	12	0.25		606VV
WBK10-01A	12	-	-	52	9	14	11	0.5	M10×1	608ZZ
WBK10-01B							19	0.45		608ZZ
WBK10-01C							11	0.5		608VV
WBK12-01A	12	-	-	52	9	14	11	0.5	M12×1	6000ZZ
WBK12-01B							19	0.4		6000ZZ
WBK12-01C							11	0.5		6000VV
WBK15-01A	12.5	-	-	60	11	17	15	0.7	M15×1	6002ZZ
WBK15-01B							23	0.6		6002ZZ
WBK15-01C							15	0.7		6002VV
WBK17-01A	-	19	8	68	9	14	11	1.3	M17×1	6203ZZ
WBK20-01	-	22	10	75	11	17	15	1.4	M20×1	6204ZZ
WBK25-01W	-	30	9	85	11	-	-	1.9	M25×1.5	6205ZZ

備考
1. ベースへの取付けはA 面を基準に取り付けてください。
2. ロックナットの締付け、調整終了後、固定止めねじを締付けてください。
3. 固定止めねじは付属のセットピース（黄銅パッド）を挿入のうえ締付けてください。
4. 単列深溝玉軸受とC 形止め輪が付属されています。（WBK04-01M、WBK06-01M、WBK06-01A は除く）
5. WBK04-01M、WBK06-01Mの軸受は両側に非接触金属シールドが付いています。
※1）WBK06-01A、WBK08-01A、WBK08-01Cの押えぶた側にはシールがありません。

呼び番号	参考締付トルク［N・cm］
呼び番号	ロックナット	固定止めねじ
WBK04-^**	100	69（M3）
WBK06-^**	190	69（M3）
WBK08-^**	230	69（M3）
WBK10-^**	280	147（M4）
WBK12-^**	630	147（M4）
WBK15-^**	790	147（M4）
WBK17-^**	910	147（M4）
WBK20-^**	1,670	147（M4）
WBK25-^**	2,060	490（M6）

型番リスト

表示件数

型番

軸径 d

(φ)

ベアリング種類

ベアリング等級

表面処理

軸高さ H

(mm)

厚さ B

(mm)

幅 W

(mm)

基本定格荷重動定格

(N)

用途

RoHS?

最小発注数量

4	-	-	四三酸化鉄皮膜	10	14	27	1470	一般	10	1個
6	アンギュラベアリング	4級	四三酸化鉄皮膜	13	20	42	2670	一般	10	1個
6	-	-	四三酸化鉄皮膜	13	17	35	2760	一般	10	1個
8	アンギュラベアリング	4級	四三酸化鉄皮膜	17	23	52	4400	一般	10	1個
8	アンギュラベアリング	4級	四三酸化鉄皮膜	15.5	25.5	62	6600	低形	10	1個
8	アンギュラベアリング	4級	[低温黒色クロムメッキ] 低温クロムメッキ	17	23	52	3100	クリーン	10	1個
10	アンギュラベアリング	4級	四三酸化鉄皮膜	25	30	70	6600	一般	10	1個
10	アンギュラベアリング	4級	四三酸化鉄皮膜	20	30	70	6600	低形	10	1個
10	アンギュラベアリング	4級	[低温黒色クロムメッキ] 低温クロムメッキ	25	30	70	4250	クリーン	10	1個
12	アンギュラベアリング	4級	四三酸化鉄皮膜	25	30	70	7100	一般	10	1個
12	アンギュラベアリング	4級	[低温黒色クロムメッキ] 低温クロムメッキ	25	30	70	4700	クリーン	10	1個
15	アンギュラベアリング	4級	四三酸化鉄皮膜	30	31	80	7600	一般	10	1個
15	アンギュラベアリング	4級	四三酸化鉄皮膜	22	31	80	7600	低形	10	1個
15	アンギュラベアリング	4級	[低温黒色クロムメッキ] 低温クロムメッキ	30	31	80	5100	クリーン	10	1個
17	アンギュラベアリング	4級	四三酸化鉄皮膜	39	44	86	13400	一般	10	1個
25	アンギュラベアリング	4級	四三酸化鉄皮膜	35	61	105	20200	一般	10	1個
