GFJ-B81の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
ストレート
接続形状
通しあり
適用パイプ径(φ),(□)
19
材質
[アルミニウム] アルミ押出材
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 |
|---|---|---|---|
| GFJ-B81 | アルミ押出材 スライドブッシュ:POM | 13g | RoHS10対応品 |
- スライドコネクタSの外周のツメはNサイズ（28mm）用になります。
使用例
接続方法
詳細情報
基本情報
グリーンフレームSシリーズ（19mm）用コネクタ
【特長】
・回転せずにスライドするパーツ。
・ヒンジコネクタと比べスライドに対するガタが少なくなる。
・材質 本体部 : アルミ押出材、スライドブッシュ : ポリアセタール
・ヒンジコネクタSの外周のツメはNサイズ（28mm）用。
・質量 : 13g

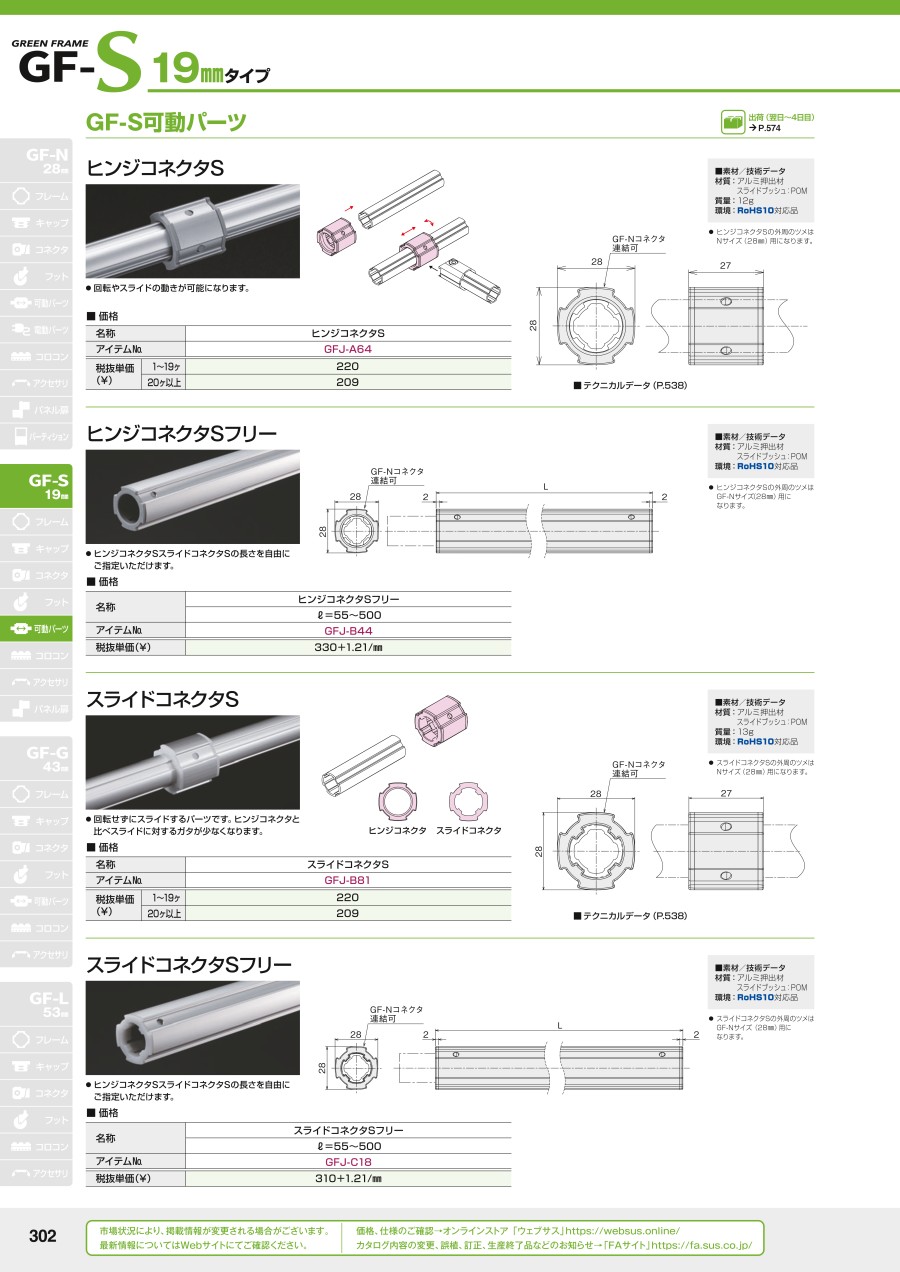

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
スライドコネクタSの型番GFJ-B81のページです。
型番GFJ-B81に関する仕様情報を記載しております。
スライドコネクタSのレビュー
可動アーム制作に
4
4.02021/07/14
フレームに沿って動くアームを制作するために使用しています。
摺動部の動きはとてもなめらかです。
しかしこのコネクタはS...もっと読む
0人が参考にしています。
フレームの引き出しに。
5
5.02020/09/01
アルミフレームに引き出しを付けたくて、Gフレームのこちらを使いました。摺動も少しガタはありますが、機能的に全く問題ありま...もっと読む
0人が参考にしています。
スライドレール
5
5.02020/07/10
スライドレールの可動部として使用しました。樹脂に余裕があるため多少ブレますが、そのぶんスムーズにスライドでき、期待通りの...もっと読む
0人が参考にしています。
各種生産設備製作に利用
4
4.02020/01/15
組み立てラインや物置、台車等各種社内設備製作に際し、平素よりSUS製グリーンフレーム及び用途、形状に応じた付帯部品を多種...もっと読む
0人が参考にしています。
個別フレームの組み立て
5
5.02020/01/09
ＳＵＳの専用品なので、スムーズに接続でき、安心して使用できます。ＳＵＳのパーツは新型が追加されていくので、より機能的なフ...もっと読む
0人が参考にしています。
