リンクコネクタS V
- 通常単価(税別)
- 639円
- 税込単価
- 703円
グリーンフレームSシリーズ（19mm）用コネクタ【特長】・フレームの取り付け角...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
GFJ-041の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
角度付
接続形状
通しあり
適用パイプ径(φ),(□)
19
材質
[アルミニウム] アルミダイカスト
-
-
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 |
|---|---|---|---|
| GFJ-041 | アルミダイカスト ボルト・ナット:鉄 | 47g | RoHS10対応品 |
- 繰返し動作をおこなう用途では、ヒンジ部にオイルなどを塗布してからご使用ください。
使用例
詳細情報
基本情報
グリーンフレームSシリーズ（19mm）用コネクタ
【特長】
・フレームの取り付け角度を自由に決めることができるコネクタ。
・ボルトを締めた後でも自由に可動する。
・材質 : アルミダイカスト、ボルト・ナット部 : 鉄
・質量 : 47g
・繰返し動作を行う用途では、ヒンジ部にグリスなどを塗布してから使用する。

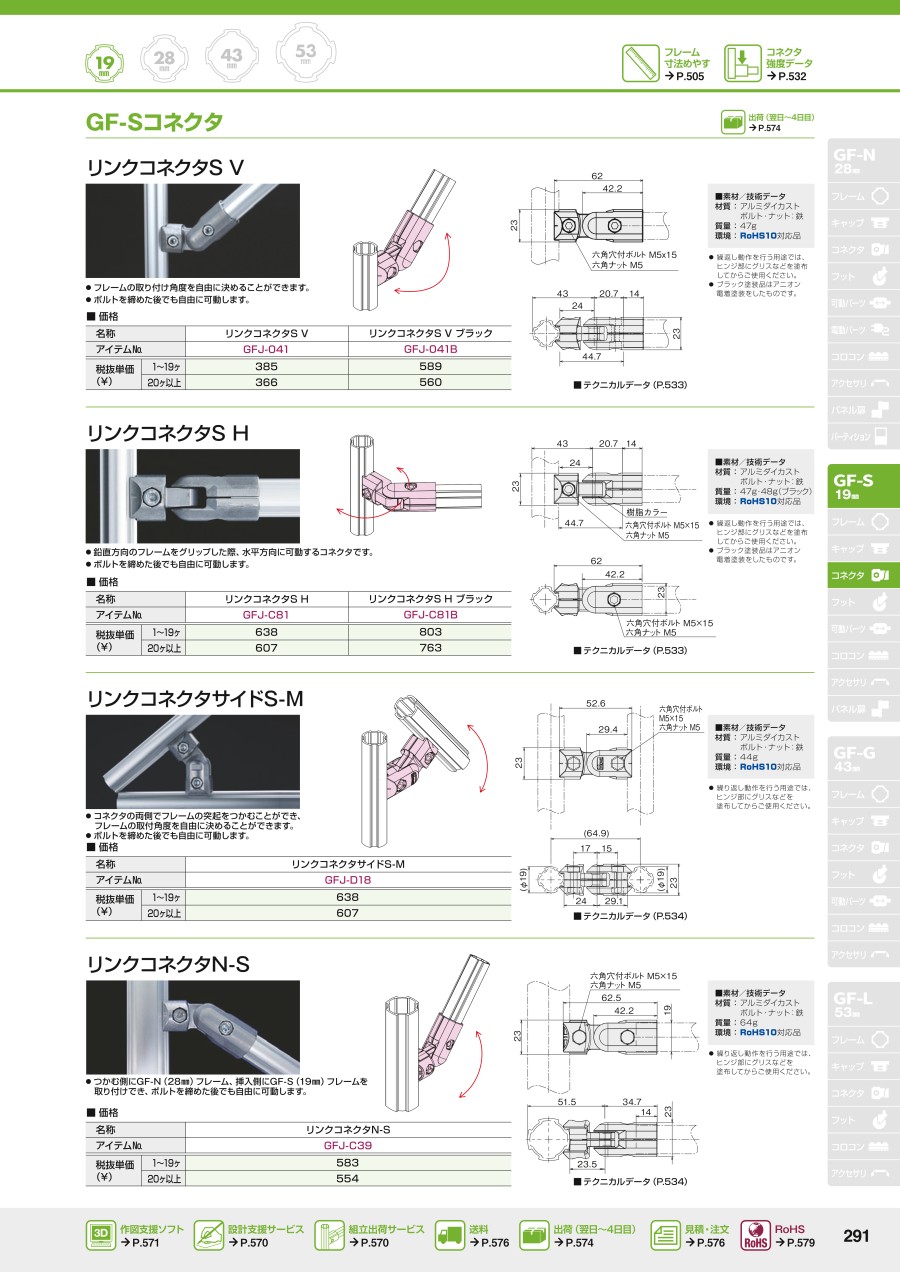

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
リンクコネクタS Vの型番GFJ-041のページです。
型番GFJ-041に関する仕様情報を記載しております。
