金属端面キャップ
- 適応シリーズ
- SUS GF-Nシリーズ（φ28）
閲覧中の商品と併せてご検討ください
－閉じる
GFA-414の仕様・寸法情報
適応シリーズ
SUS GF-Nシリーズ（φ28）
種類
キャップ・インサート
商品情報
外形図
製品仕様
| 型番 | 材質 | 質量 | 環境 | 締付トルク | 対応可能フレーム |
|---|---|---|---|---|---|
| GFA-414 | ステンレス・ゴム・鉄 | 46g | RoHS6対応品 | 5（N・m） | グリーンフレーム GFF-000 グリーンフレームDIN GFF-031 グリーンフレームF35 GFF-014 グリーンフレームF50 GFF-005 グリーンフレームF50-2 GFF-052 グリーンフレームW GFF-003 グリーンフレームW2 GFF-045 グリーンフレームP100 GFF-001・GFF-002 グリーンフレームビームP250 GFF-032 グリーンフレームすべり GFF-006 グリーンフレームLS GFF-034 グリーンフレームLS-Sスロット GFF-035 |
詳細情報
基本情報
グリーンフレームNシリーズ（28mm）用アクセサリ
【特長】
・材質 : SUS304・ゴム・鉄
・質量 : 46g
【用途】
・グリーンフレームNシリーズ（28mm）用ステンレス製端面キャップ

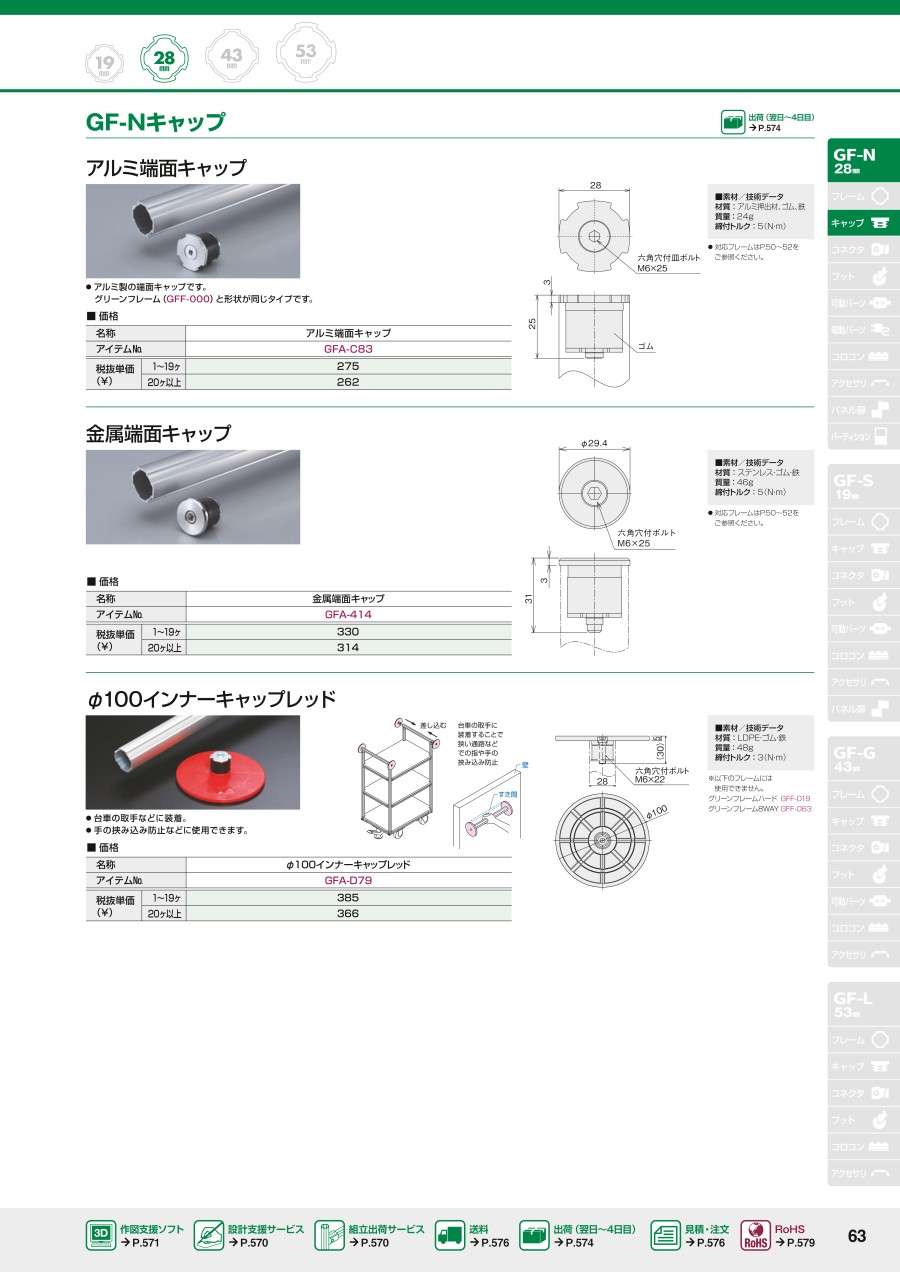

カタログ
類似品類似品をすべて見る
商品担当おすすめ
金属端面キャップの型番GFA-414のページです。
型番GFA-414に関する仕様情報を記載しております。
金属端面キャップのレビュー
外販専用機筐体製作他に幅広く利用
5
5.02019/11/13
受注生産の専用機筐体や得意先様工場内安全柵等の製作に幅広く利用しているグリーンフレームに対し用途に応じ各種付帯部品を併用...もっと読む
0人が参考にしています。
グリーンフレームの端面保護用途として
4
4.02019/09/18
各種社内設備（台車、作業架台等）製作に使用するグリーンフレームの端面保護用途で利用しています。試作利用や過去に同様の用途...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q2金属端面キャップの材質はなんですか。また、磁石として使えますか。
A
カタログに記載されている鉄についてはワッシャー部分のみです。フレームの奥の方になるため、おそらく一般的な強さの磁石はくっつきにくいと思います。
