引張りバネ GFW-252～260
- 通常単価(税別)
- 316円～673円
- 税込単価
- 348円～740円
通常出荷日：在庫品1日目当日出荷可能
軽荷重から重荷重まで用途別にバネを揃えているメタルジョイント。【特長】・初張力：引張りバネが伸び始める...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
| 名称 | D | l | 線径(mm) | 動荷重の場合 | l＋l1 | 初張力（N） | バネ定数（N/mm） | 質量(g) | 材質 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l1最大伸び量 | 最大荷重 | ||||||||||
| （Fmax.mm） | （N） | ||||||||||
| 軽荷重用 | ライトS | 10 | 51 | 0.8 | 73.9 | 10.88 | 124.9 | 1.47 | 0.127 | 6 | SWP-A |
| ライトM | 14 | 70 | 1 | 128.5 | 14.67 | 198..5 | 1.8 | 0.1 | 16 | ||
| ライトL | 16 | 106 | 1.2 | 192.2 | 21.85 | 298.2 | 2.88 | 0.099 | 32 | ||
| 中荷重用 | ミドルS | 8 | 50 | 0.9 | 36.2 | 20.41 | 86.2 | 3.95 | 0.455 | 5 | |
| ミドルM | 12.5 | 75 | 1.2 | 75.3 | 28.96 | 150.3 | 4.93 | 0.319 | 17 | ||
| ミドルL | 18 | 95 | 1.6 | 99.8 | 45.16 | 194.8 | 7.4 | 0.378 | 40 | ||
| 重荷重用 | ハードS | 8 | 54 | 1 | 30.3 | 28.08 | 84.3 | 6.2 | 0.723 | 6 | |
| ハードM | 16 | 73 | 1.6 | 54 | 51.83 | 127 | 9.6 | 0.782 | 29 | ||
| ハードL | 16 | 100 | 1.8 | 64 | 73.9 | 173.9 | 15.8 | 0.91 | 62 | ||
- ※最大伸び量（Fmax（mm））以下で使用。最大伸び量を超えて使用すると、変形や破損の原因となる可能性がある。
- ※40℃を超えた環境で使用する場合、荷重値は減衰。
- ※初張力：引張りバネが伸び始める荷重
- ※バネ定数：荷重（N）/伸び量（mm）
選定サポート
引張りバネ選定のめやす
引張りバネ荷重と総長さ
選定の条件
選定例
選定の条件
- 1. 取り付けた寸法よりも若干短い
- 2. 荷重をかけた状態で最大伸び量以内
- 3. 想定する荷重が最大荷重以下
- 4. 下記式で計算した荷重が想定する荷重より小さいもの
荷重（N）=初張力（N）＋（伸び量×バネ定数）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
409円 ( 450円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
622円 ( 684円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |

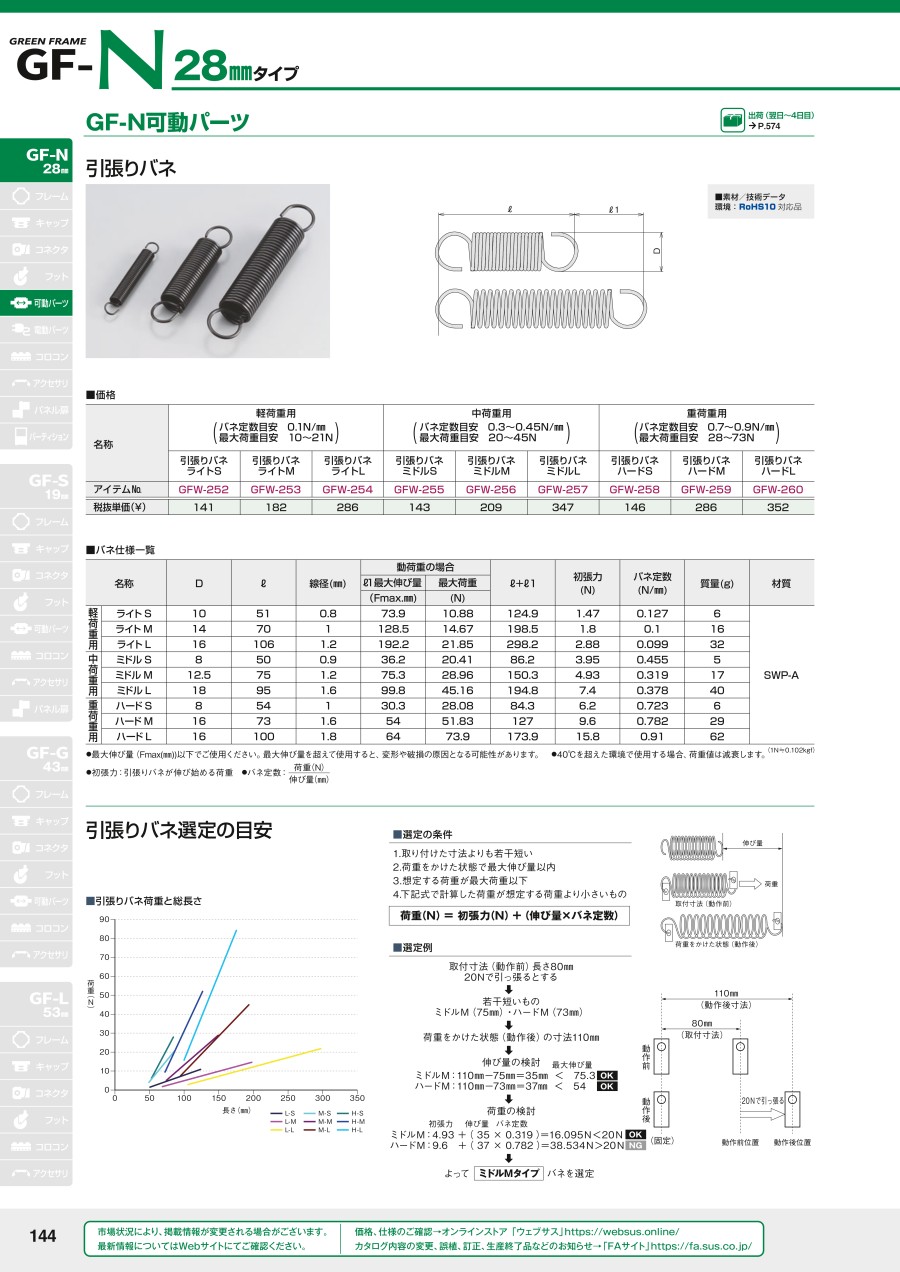

カタログ
商品担当おすすめ
引張りバネ GFW-252～260のレビュー
暗室の箱のフタに使用
4
4.02021/06/09
暗室の箱の、フタの開閉部品に、この引張りバネ(GFW-253)を使用しました。シリンダーでフタを開閉しているのですが、暗...もっと読む
0人が参考にしています。
