リニアスライダ GFW
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,418円～5,375円
- 税込単価
- 4,860円～5,913円
ベアリングローラでGFを挟むことでスムーズにスライドさせることができるパーツで...
詳細情報を確認する- 適応シリーズ
- SUS GF-Nシリーズ（φ28）
- ボルト材質
- 鉄
- 材質
- アルミ押出材
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 名称 | 材質 | 質量（g） |
|---|---|---|---|
| GFW-440 | 100 | アルミ押出材 ローラ：PA ベアリング・ボルト・ナット：鉄 | 105 |
| GFW-441 | 200 | 403 | |
| GFW-442 | 300 | 562 |
・強度データ 耐荷重：50N
使用例
製品特長詳細
- パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
→1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能後付けや拡張も思いのまま。） - パイプフレームを使用しているが、塗装のはがれや錆が気になる。
→クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。） - 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
→現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）
詳細情報
基本情報
ベアリングローラでGFを挟むことでスムーズにスライドさせることができるパーツです。
【特長】
・がたつきのない滑らかなスライド動作を実現
・ローラを改良し、一般的なレンチでローラの取りはずしができるようになりました

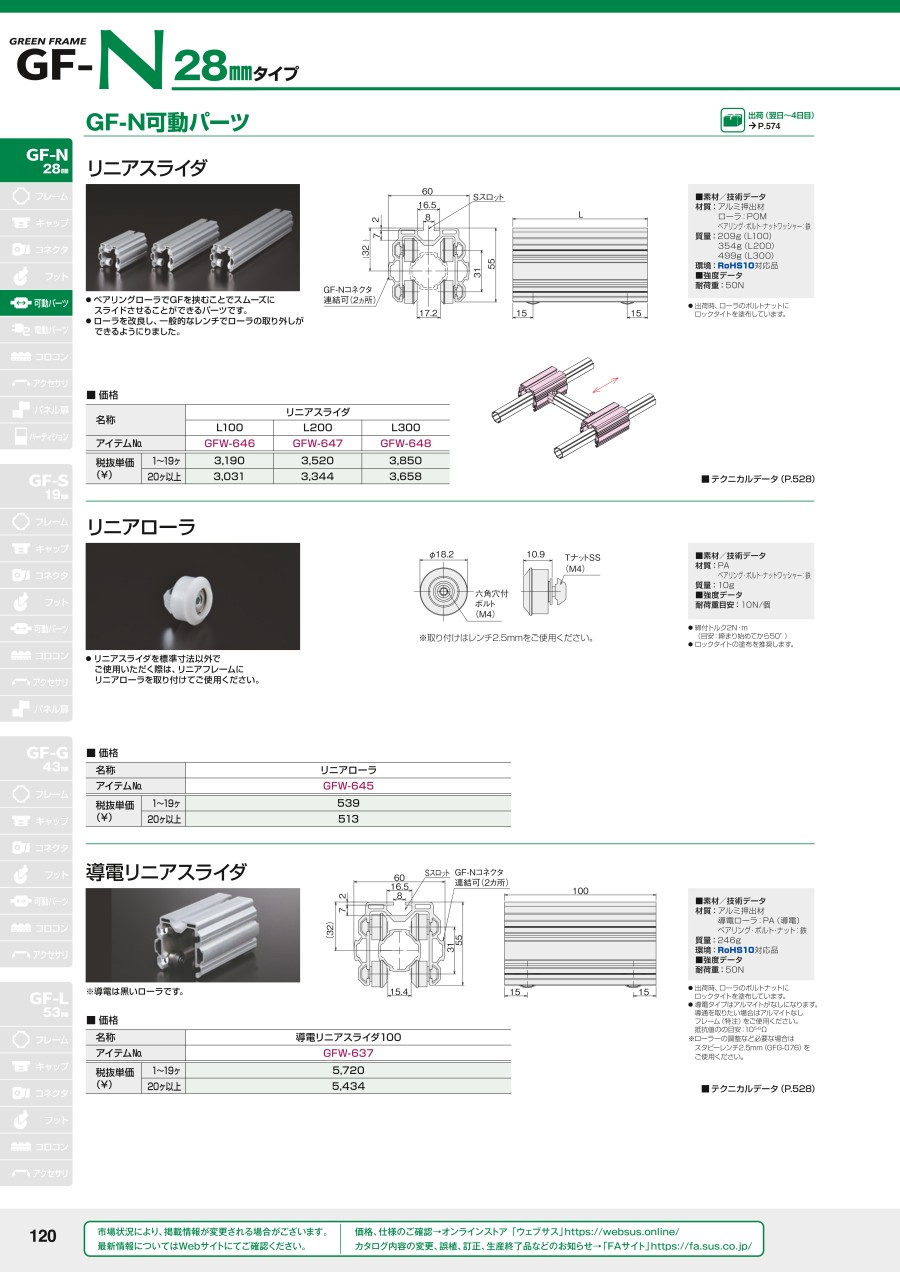

カタログ
商品担当おすすめ
ＳＵＳ（エスユーエス）
グリーンフレームハード（カット品） GFF-019
締結部分に衝撃が継続的に加わる場合に、コネクタのグリップ側のフレームに適しています。28mmタイプの約2.4倍のたわみ強度です。GF-S（19mmタイプ）フレームを差し込んでスライドさせる使い方もできます。
リニアスライダ GFWのレビュー
スライダー
4
4.02018/11/16
値段は少し高いがしっかりしたつくりだったので、満足です。また購入しようと思います。
1人が参考にしています。
